CM602-L 维修手册 2.2 机器参数的示教步 骤 Pa ge 2- 97 20. 按 [ 示教位置中工作台 ] 。 • 画面的显示将会切换为 ‘ 示教位置右工 作台 ’ 。 21. 按操作面板的 + [ 量具设置 ] 。 22. 将伺服开关置于 OFF (O) 。 23. 打开安全盖。 下一页 EJM8A- C-MMB02- A03-00 OFF ( ) ON ( ) S E RVO EJM4A -Mp-0112 20 EJM4A…
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-96

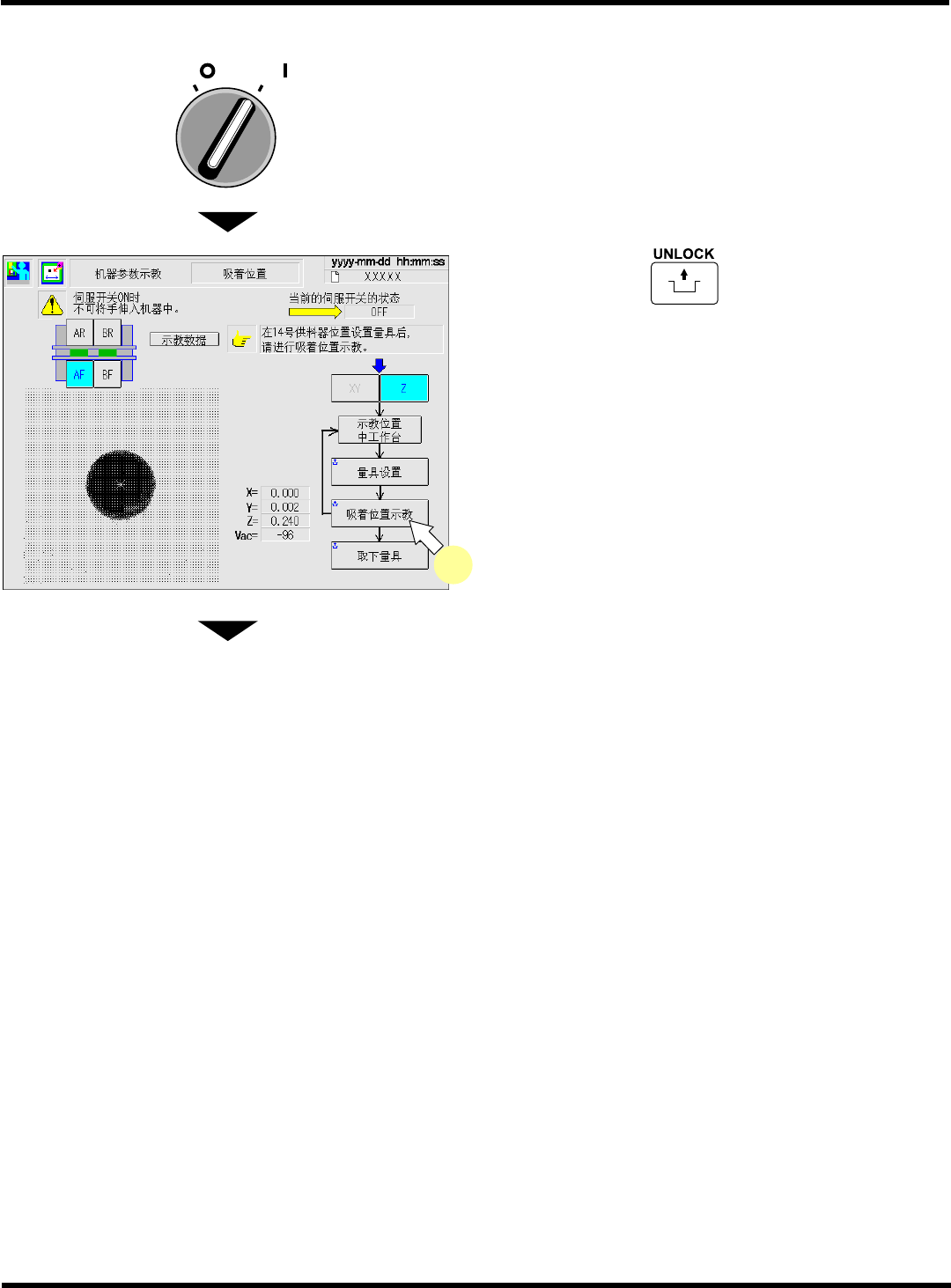

17.
关闭安全盖。
18.
将伺服开关置于
ON ( I )
。
19.
按操作面板的
+
[
吸着位置示
教
]
。
下一页
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMB02-A03-00
EJM4A-Mp-0111
19
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-97

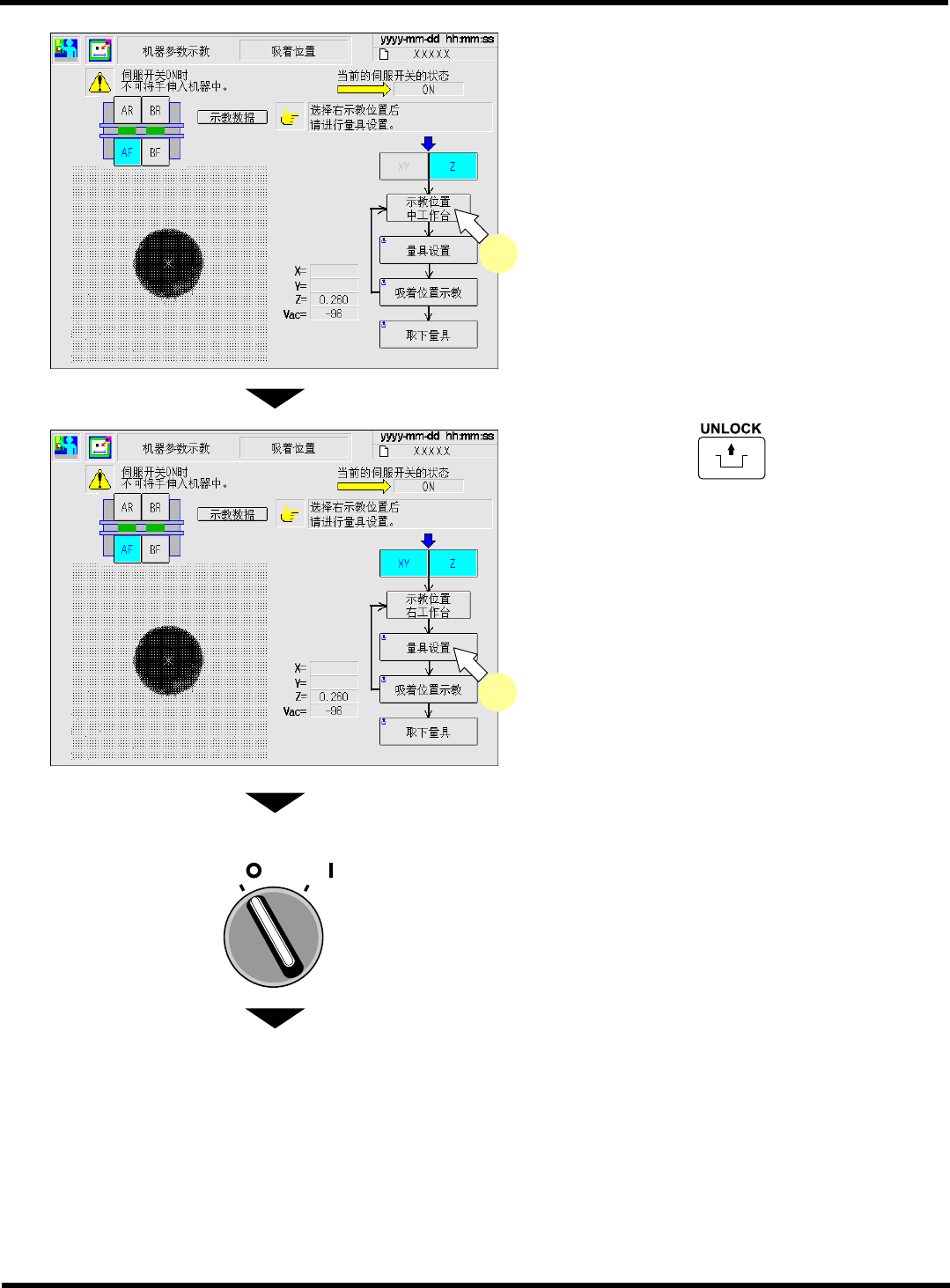

20.
按
[
示教位置中工作台
]
。
•
画面的显示将会切换为
‘
示教位置右工作台
’
。
21.
按操作面板的
+
[
量具设置
]
。
22.
将伺服开关置于
OFF (O)
。
23.
打开安全盖。
下一页
EJM8A-C-MMB02-A03-00
OFF ( )
ON ( )
SERVO
EJM4A-Mp-0112
20
EJM4A-Mp-0113
21
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-98
24.
将吸着位置量具移至所选的工作台
右端
27
号插槽上。
∗
如果使用直接托盘规格的
6
连供料器搭载部时，
同样将其移至第
27
号插槽上。
25.
关闭安全盖。
26.
将伺服开关置于
ON ( I )
。
下一页
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMB02-A03-00
4Z4C-433P
吸着位置量具
