0402-003 12 テープフィーダ T APE FEEDER TF-0809, 0810, 081 1,0812, 0813 TF-0809, 0810, 081 1,0812, 0813 Fig. B-3 テープ駆動部 T ape Driving Section 228 218 219 214 215 213 217 227 216 223 224 225 211 227 226 209 210 208 206 205 202 2…
1002-004
11
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
B-2
TF-0809
TF-0810
TF-0811
TF-0812
TF-0813
101 016J 0 011 ASSY,HOOK(FRONT HOOK) 1 1 1 1 1 753B--020-101 630 091 6867
102 211D 6 162 PLATE 1 1 1 1 1 753B--020-102 630 091 6881
103 222M 1 225 SPRING,COMP 1 1 1 1 1 753B--020-103 630 092 0840
104 016S 0 647 ASSY,LEVER 1 753B--020-104 630 121 7246
104 016S 0 563 ASSY,LEVER 1 753C--020-104 630 112 2458
104 016S 0 562 ASSY,LEVER 1 1 753D--020-104 630 112 2441
104 016S 0 561 ASSY,LEVER 1 753M--020-104 630 112 2434
104 -05 216E 0 935 PIN,LOCATE 2 2 2 2 2 630 092 5364
104 -07 221H 0 279 WASHER SPR 2.5 2 2 2 2 2 411 141 6606
108 216E 0 933 PIN,LOCATE 1 1 1 1 1 753B--020-108 630 092 5128
109 016S 0 357 ASSY,LEVER 1 1 1 1 1 753B--020-109 630 091 9820
110 216E 0 924 PIN,LOCATE 1 1 1 1 1 753B--020-110 630 092 0383
111 222N 1 210 SPRING,TENSION 1 1 1 1 1 753B--020-111 630 093 3680
112 221F 0 079 NUT HEX 3 1 1 1 1 1 753B--020-112 411 140 9905
113 221H 0 281 WASHER SPR 3 3 3 3 3 3 753B--020-113 411 141 2806
114 221H 0 312 WASHER V 3X7X0.5 3 3 3 3 3 753B--020-114 411 141 3902
115 221A 0 005 BOLT,HEX-SCT 2 2 2 2 2 753B--020-115 630 000 7503
116 221E 0 529 SCR TRS 3X6 1 1 1 1 1 753B--020-116 411 152 8101
117 221C 0 026 SET SCREW 1 1 1 1 1 753B--020-117 630 008 1053
118 221K 0 096 RING E 3 1 1 1 1 1 753B--020-118 411 000 9809
0402-003
12
テープフィーダ
TAPE FEEDER
TF-0809, 0810, 0811,0812, 0813
TF-0809, 0810, 0811,0812, 0813

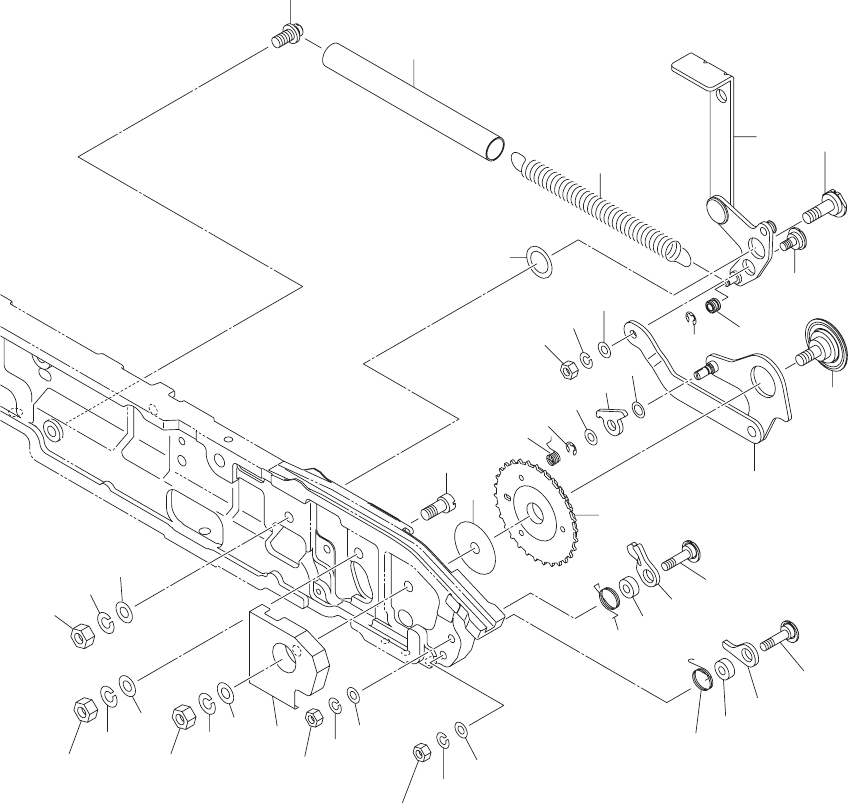

Fig. B-3
テープ駆動部
Tape Driving Section
228
218
219
214
215
213
217
227
216
223
224
225
211
227
226
209
210
208
206
205
202
201
204
203
212
207
223
224
225
220
221
222
220
221
222
220
221
222
223
224
225
232
231
229
230
234
1002-004
13
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
B-3
TF-0809
TF-0810
TF-0811
TF-0812
TF-0813
201 216S 2 146 LEVER 1 1 1 1 1 753B--020-201 630 095 8287
202 216E 1 036 PIN,LOCATE 1 1 1 1 1 753B--020-202 630 095 8324
203 222P 0 156 SPRING,TENSION 1 1 1 1 1 753B--020-203 630 111 3784
204 216A 0 893 COLLAR 1 1 1 1 1 753B--020-204 630 095 8317
205 223S 0 121 ASSY,SPROCKET 1 1 753B--020-205 630 092 0307
205 023S 0 010 ASSY,SPROCKET 1 1 1 753D--020-205 630 092 0291
206 216E 0 915 PIN,LOCATE 1 1 1 1 1 753B--020-206 630 091 7987
207 216A 0 842 COLLAR 1 1 1 1 1 753B--020-207 630 091 9837
208 016S 0 421 ASSY,LEVER 1 1 753B--020-208 630 095 8720
208 016S 0 420 ASSY,LEVER 1 1 1 753D--020-208 630 095 8713
209 216S 2 043 LEVER(RATCHET CLICK) 1 1 1 1 1 753B--020-209 630 091 6843
210 216A 0 086 COLLAR 1 1 1 1 1 753B--020-210 630 010 6015
211 222P 0 046 SPRING,TENSION 1 1 1 1 1 753B--020-211 630 054 4602
212 216E 0 913 PIN,LOCATE 1 1 1 1 1 753B--020-212 630 091 7963
213 216E 0 923 PIN,LOCATE 1 1 1 1 1 753B--020-213 630 092 0369
214 016S 0 434 ASSY,LEVER 1 1 753B--020-214 630 096 5353
214 016S 0 433 ASSY,LEVER 1 1 1 753D--020-214 630 096 5346
215 216E 0 921 PIN,LOCATE 1 1 1 1 1 753B--020-215 630 092 0017
216 216A 0 833 COLLAR 1 1 1 1 1 753B--020-216 630 088 5088
217 216A 0 844 COLLAR 1 1 1 1 1 753B--020-217 630 091 9882
218 222N 1 205 SPRING,TENSION 1 1 1 1 1 753B--020-218 630 092 1403
219 216J 0 393 HOOK 1 1 1 1 1 753B--020-219 630 091 7956
220 221F 0 082 NUT HEX 4 3 3 3 3 3 753B--020-220 411 141 0307
221 221H 0 284 WASHER SPR 4 3 3 3 3 3 753B--020-221 411 141 2905
222 221H 0 315 WASHER V 4X9X0.8 3 3 3 3 3 753B--020-222 411 141 4008
223 221F 0 079 NUT HEX 3 3 3 3 3 3 753B--020-223 411 140 9905
224 221H 0 281 WASHER SPR 3 3 3 3 3 3 753B--020-224 411 141 2806
225 221H 0 312 WASHER V 3X7X0.5 3 3 3 3 3 753B--020-225 411 141 3902
226 221H 0 338 WASHER F 3X6X0.5 1 1 1 1 1 753B--020-226 411 141 5807
227 221K 0 095 RING E 2 2 2 2 2 2 753B--020-227 411 000 9304
228 225G 0 197 TUBE 1 1 1 1 1 753B--020-228 630 093 9798
229 216S 2 147 LEVER 1 1 1 1 1 753B--020-229 630 095 8300
230 216E 1 036 PIN,LOCATE 1 1 1 1 1 753B--020-230 630 095 8324
231 222P 0 129 SPRING,TORSION 1 1 1 1 1 753B--020-231 630 095 8348
232 216A 0 893 COLLAR 1 1 1 1 1 753B--020-232 630 095 8317
234 211A 8 008 COVER(COVER) 1 1 1 1 1 753B--020-234 630 120 7469
