テープフィーダ
TAPE FEEDER
TF-1210, 1211, 1212 TF-1210, 1211, 1212

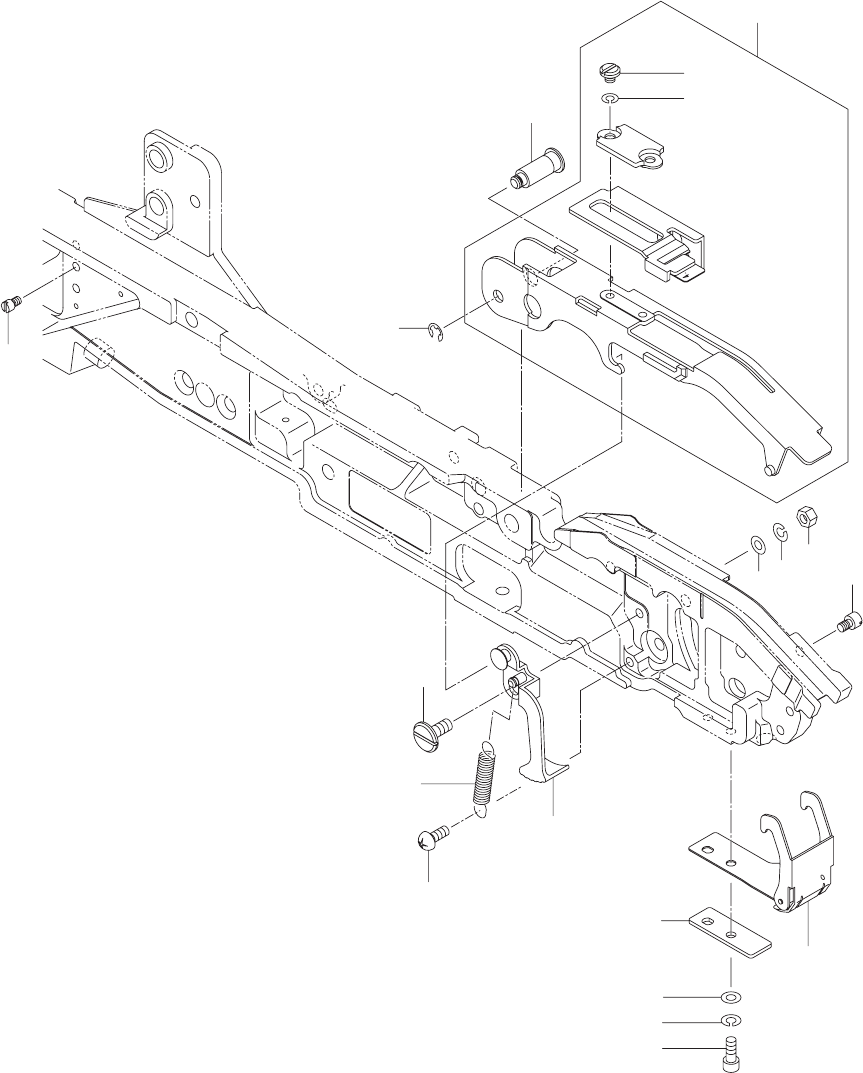

Fig. G-1
フレーム部
Frame Section
5
5-05
5-01
18
10
11
2
4
20
14
19
8
7
14
6
17
9
12
13
1
1
12
13
3
2
15
16
1
5-04
5-02
5-03
22
21
1002-004
29
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
TF-1210
TF-1211
TF-1212
1 210B 3 725 FRAME 1 1 1 753G--020-001 630 129 2854
2 211D 1 515 PLATE 2 2 2 753G--020-002 630 039 3002
3 216E 0 207 PIN,LOCATE 1 1 1 753G--020-003 630 039 3187
4 216E 0 209 PIN,LOCATE 1 1 1 753G--020-004 630 039 3200
5 011F 0 143 ASSY,BRACKET 1 (GRAY)
753G--020-005 630 126 0174
5 011F 0 144 ASSY,BRACKET 1 (ORANGE)
753H--020-005 630 126 0181
5 011F 0 145 ASSY,BRACKET 1 (GREEN)
753J--020-005 630 126 0198
5 -01 211F 7 734 BRACKET(GRIP) 1 1 1 630 121 0995
5 -02 211F 5 084 BRACKET 1 1 1 630 091 7253
5 -03 221F 0 082 NUT HEX 4 1 1 1 411 141 0307
5 -04 221D 0 219 SCR FLT 4X10 1 1 1 411 113 4708
5 -05 23N2 0 036 TUBE,WIRING 1 GRAY 630 041 6206
5 -05 23N2 0 039 TUBE,WIRING 1 ORANGE 630 041 6237
5 -05 23N2 0 037 TUBE,WIRING 1 GREEN 630 041 6213
6 216S 0 646 LEVER(LOCATE) 1 1 1 753G--020-006 630 037 0393
7 222M 1 005 SPRING,COMP 1 1 1 753G--020-007 630 010 5957
8 216E 0 490 PIN,LOCATE 1 1 1 753G--020-008 630 060 3613
9 211D 6 510 PLATE 1 1 1 753G--020-009 630 095 6658
10 211D 2 911 PLATE 1 1 1 753G--020-010 630 055 2683
11 221F 0 082 NUT HEX 4 2 2 2 753G--020-011 411 141 0307
12 221H 0 284 WASHRE SPR 4 2 2 2 753G--020-012 411 141 2905
13 221H 0 315 WASHER V 4X9X0.8 2 2 2 753G--020-013 411 141 4008
14 221D 0 224 SCR FLT 4X6 4 4 4 753G--020-014 411 140 7208
15 221H 0 280 WASHER SPR 3 1 1 1 753G--020-015 411 086 4408
16 221E 0 497 SCR PAN 3X6 1 1 1 753G--020-016 411 041 8908
17 221F 0 018 NUT,HEX 1 1 1 753G--020-017 630 000 9859
18 23R1 0 011 ACCESSORY,LIGHT 1 1 1 753G--020-018 630 037 2502
19 216E 0 998 PIN,LOCATE 1 1 1 753G--020-019 630 094 1951
20 221D 0 216 SCR FLT 3X6 1 1 1 753G--020-020 411 002 2600
21 212B 1 851 CHUTE 1 753G--020-021 630 124 2026
22 221D 0 094 MACHINE SCREW 2 753G--020-022 630 067 1001
G-1
