1002-004 33 Key No. P AR T No. P AR T NAME Q’ty REMARKS OLD P AR TS No. NOTE TF-1210 TF-121 1 TF-1212 201 216S 2 146 LEVER 1 1 1 753G--020-201 630 095 8287 202 216E 1 036 PIN,LOCA TE 1 1 1 753G--020-202 630 095 8324 203 …

100%1 / 114
1002-003
32
テープフィーダ
TAPE FEEDER
TF-1210, 1211, 1212 TF-1210, 1211, 1212

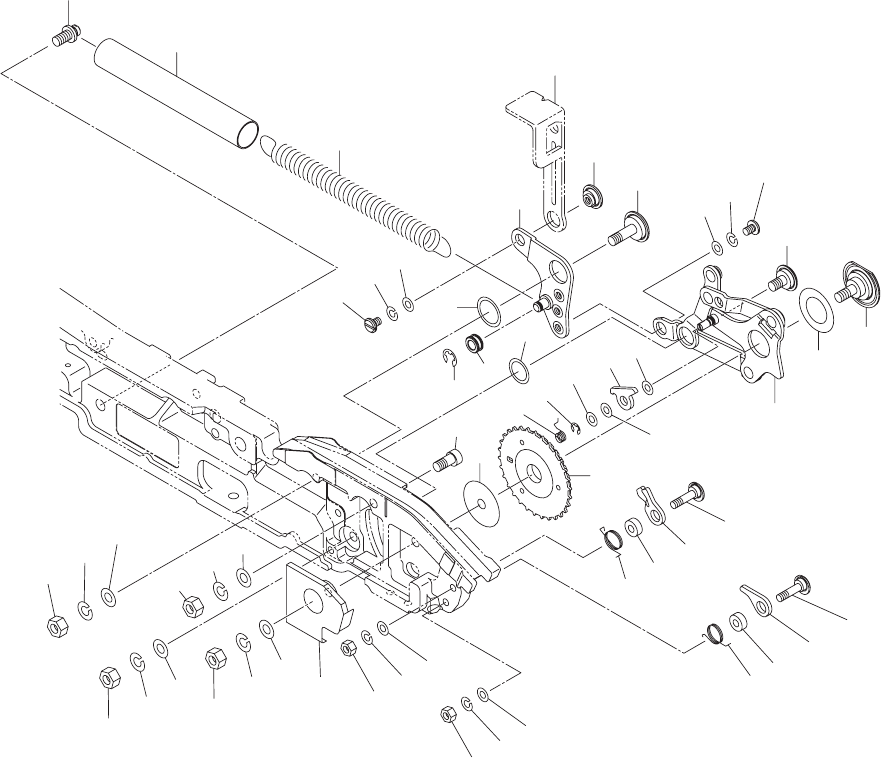

Fig. G-3
テープ駆動部
Tape Driving Section
223
224
225
223
220
221
222
220
221
222
224
225
235
236
205
207
211
231
229
224
232
218
228
219
225
216
213
214
215
225
224
232
230
208
206
252
217
227
226
209
251
210
212
233
234
203
204
201
202
220
221
222
See Fig.G-4
Key No.303
220
221
222
238
1002-004
33
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
TF-1210
TF-1211
TF-1212
201 216S 2 146 LEVER 1 1 1 753G--020-201 630 095 8287
202 216E 1 036 PIN,LOCATE 1 1 1 753G--020-202 630 095 8324
203 222P 0 157 SPRING,TORSION 1 1 1 753G--020-203 630 111 3791
204 216A 0 893 COLLAR 1 1 1 753G--020-204 630 095 8317
205 023S 0 036 ASSY, SPROCKET 1 753G--020-205 630 106 4376
205 223S 0 121 SPROCKET 1 1 753H--020-205 630 123 4267
206 216E 1 097 PIN,LOCATE 1 1 1 753G--020-206 630 098 8550
207 216A 0 842 COLLAR 1 1 1 753G--020-207 630 091 9837
208 016S 0 467 ASSY,LEVER 1 753G--020-208 630 099 5435
208 016S 0 469 ASSY,LEVER 1 1 753H--020-208 630 099 5459
209 216S 2 043 LEVER(RATCHET CLICK) 1 1 1 753G--020-209 630 091 6843
210 216A 1 106 COLLAR 1 1 1 753G--020-210 630 122 6712
211 222P 0 046 SPRING,TORSION 1 1 1 753G--020-211 630 054 4602
212 216E 0 942 PIN,LOCATE 1 1 1 753G--020-212 630 092 7009
213 216E 0 956 PIN,LOCATE 1 1 1 753G--020-213 630 092 8778
214 016S 0 635 ASSY,LEVER 1 753G--020-214 630 119 7937
214 016S 0 636 ASSY,LEVER 1 753H--020-214 630 119 7944
214 016S 0 637 ASSY,LEVER 1 753J--020-214 630 119 7968
215 216E 0 947 PIN,LOCATE 1 1 1 753G--020-215 630 092 7191
216 216A 0 855 COLLAR 1 1 1 753G--020-216 630 092 7399
217 216A 0 856 COLLAR 1 1 1 753G--020-217 630 092 7405
218 222N 1 207 SPRING,TENSION 1 753G--020-218 630 092 7566
218 222N 1 217 SPRING,TENSION 1 1 753H--020-218 630 093 6742
219 216J 0 396 HOOK 1 1 1 753G--020-219 630 092 6972
220 221F 0 082 NUT HEX 4 4 4 4 753G--020-220 411 141 0307
221 221H 0 284 WASHER SPR 4 4 4 4 753G--020-221 411 141 2905
222 221H 0 315 WASHER V 4X9X0.8 4 4 4 753G--020-222 411 141 4008
223 221F 0 079 NUT HEX 3 2 2 2 753G--020-223 411 140 9905
224 221H 0 281 WASHER SPR 3 4 4 4 753G--020-224 411 141 2806
225 221H 0 312 WASHER V 3X7X0.5 4 4 4 753G--020-225 411 141 3902
226 221H 0 338 WASHER F 3X6X0.5 1 1 1 753G--020-226 411 141 5807
227 221K 0 095 RING E 2 1 1 1 753G--020-227 411 000 9304
228 225G 0 198 TUBE 1 1 1 753G--020-228 630 094 0305
229 221K 0 096 RING E 3 1 1 1 753G--020-229 411 000 9809
230 216E 1 051 PIN,LOCATE 1 1 1 753G--020-230 630 097 2740
231 216A 0 857 COLLAR 1 1 1 753G--020-231 630 092 8785
232 216E 0 976 PIN,LOCATE 2 2 2 753G--020-232 630 094 0275
233 216S 2 147 LEVER 1 1 1 753G--020-233 630 095 8300
234 216E 1 036 PIN,LOCATE 1 1 1 753G--020-234 630 095 8324
235 222P 0 129 SPRING,TENSION 1 1 1 753G--020-235 630 095 8348
236 216A 0 893 COLLAR 1 1 1 753G--020-236 630 095 8317
238 211A 8 009 COVER(COVER) 1 1 1 753G--020-238 630 120 7476
251 216A 1 103 COLLAR 1 1 1 T0.3
753UG-01R-001
630 122 6569
251 216A 0 086 COLLAR 1 1 1 T0.2
753UG-02R-001
630 010 6015
252 216A 1 104 COLLAR 1 1 1 T0.1
753UG-03R-001
630 122 6699
G-3
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
1002-002
34
TF-1210
TF-1211
TF-1212
252 216A 1 105 COLLAR 1 1 1 T0.05
753UG-04R-001
630 122 6705
