P-210-003e.pdf - 第52页
0108-001 50 大リールホルダ RL-1610L LARGE REEL HOLDER RL-1610L Fig. LL-1 16mm 幅テープフィーダ用 FOR 16mm T APE FEEDER 1 5 8 7 16 19 9 10 4 15 6 17 A B A B 2 3 18
1002-003
49
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
301 211D 7 825 PLATE 1 753L--020-301 630 109 5943
302 216E 1 123 PIN,LOCATE 1 753L--020-302 630 099 0423
303 214B 0 150 LINK 1 753L--020-303 630 098 3081
304 016S 0 627 ASSY,LEVER 1 753L--020-304 630 119 7395
305 216E 0 919 PIN,LOCATE 1 753L--020-305 630 091 9875
306 216A 0 834 COLLAR 1 753L--020-306 630 088 5095
307 213C 0 114 ROLLER 1 753L--020-307 630 097 2825
308 213C 0 102 ROLLER 1 753L--020-308 630 093 6070
309 216F 0 741 PIN,GUIDE 1 753L--020-309 630 093 6100
310 216E 0 918 PIN,LOCATE 2 753L--020-310 630 091 9868
311 213D 0 969 DISK(REEL_DRIVE 1 753L--020-311 630 108 7207
312 016S 0 373 ASSY,LEVER 1 753L--020-312 630 092 7450
313 216E 0 948 PIN,LOCATE 1 753L--020-313 630 092 7207
314 222N 1 224 SPRING,TENSION 1 Tape Pitch=4, 8mm
753UL--01R-001
630 094 1890
314 222N 1 240 SPRING,TENSION 1 Tape Pitch=12, 16mm
753UL--02R-001
630 098 1414
315 216A 0 872 COLLAR 1 753L--020-315 630 094 0282
316 013D 0 037 ASSY,DISK 1 753L--020-316 630 093 5998
317 222Q 0 014 SPRING,FLAT 1 753L--020-317 630 039 3309
318 221D 0 134 MACHINE SCREW 1 753L--020-318 630 093 0856
319 221F 0 082 NUT HEX 4 3 753L--020-319 411 141 0307
320 221H 0 284 WASHER SPR 4 3 753L--020-320 411 141 2905
321 221H 0 315 WASHER V 4X9X0.8 4 753L--020-321 411 141 4008
322 221D 0 224 SCR FLT 4X6 6 753L--020-322 411 140 7208
323 221D 1 001 SCR FLT 3X16 2 753L--020-323 411 162 2809
324 221H 0 281 WASHER SPR 3 3 753L--020-324 411 141 2806
325 221H 0 312 WASHER V 3X7X0.5 3 753L--020-325 411 141 3902
326 221D 0 215 SCR FLT 3X4 1 753L--020-326 411 152 4202
327 221K 0 096 RING E 3 2 753L--020-327 411 000 9809
328 221D 0 065 MACHINE SCREW(TAP PAN 2X5) 2 753L--020-328 630 037 3042
329 6P46 0 095 NAME PLATE,INDEX 1 753L--020-329 630 093 6452
330 216E 0 976 PIN,LOCATE 3 753L--020-330 630 094 0275
331 211E 0 686 SPACER 1 753L--020-331 630 092 7429
332 216F 0 740 PIN,GUIDE 1 753L--020-332 630 093 6094
333 0804 0 001 NAME PLATE,INDEX 1 753L--010-333
334 211E 0 707 SPACER 1 753L--020-334 630 094 3887
335 214B 0 146 LINK 1 753L--020-335 630 096 0228
336 016S 0 628 ASSY,LEVER 1 753L--020-336 630 119 7401
338 221F 0 079 NUT HEX 3 2 753L--020-338 411 140 9905
TF-1610
L-4
0108-001
50

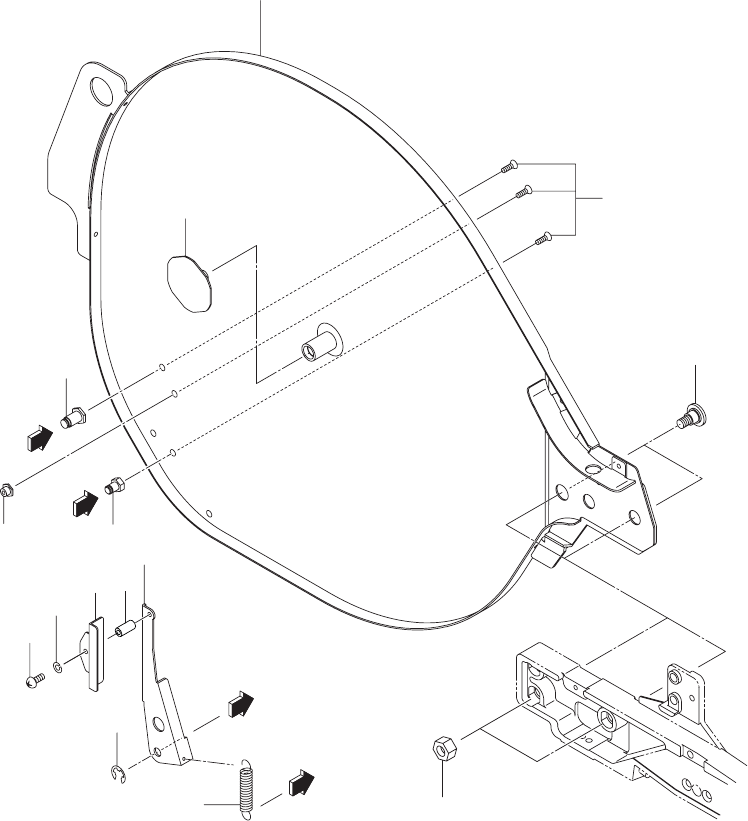

大リールホルダ
RL-1610L LARGE REEL HOLDER RL-1610L
Fig. LL-1 16mm
幅テープフィーダ用
FOR 16mm
TAPE FEEDER
1
5
8
7
16
19
9
10
4
15
6
17
A
B
A
B
2
3
18
1002-002
51
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
LL-1
RL-1610L
1 010B 0 018 ASSY,FRAME 1 753LL-010-001 630 105 8283
2 216F 0 230 PIN,GUIDE(REEL BINDER) 1 753LL-010-002 630 044 1871
3 221A 0 267 BOLT,HEX-SCT 2 753LL-010-003 630 095 6849
4 216S 2 141 LEVER 1 753LL-010-004 630 095 6856
5 216E 0 238 PIN,LOCATE 1 753LL-010-005 630 040 4623
6 222N 1 014 SPRING,TORSION 1 753LL-010-006 630 045 5861
7 216J 0 206 HOOK 1 753LL-010-007 630 040 4630
8 216F 0 199 PIN,GUIDE 1 753LL-010-008 630 040 4647
9 016S 0 435 ASSY,LEVER 1 753LL-010-009 630 096 5544
10 211E 0 667 SPACER 1 753LL-010-010 630 086 6179
15 221K 0 098 RING E 5 1 753LL-010-015 411 001 0201
16 221E 0 526 SCR TRS 3X14 1 753LL-010-016 411 179 6302
17 221E 0 044 BOLT(FLT HEX-SCT) 3 753LL-010-017 630 036 0967
18 221F 0 108 NUT HEX 6 2 753LL-010-018 411 004 6903
19 221H 0 280 WASHER SPR 3 1 753LL-010-019 411 086 4408
