1002-003 53 Key No. P AR T No. P AR T NAME Q’ty REMARKS OLD P AR TS No. NOTE 1 210B 3 943 FRAME 1 1 753P--020-001 630 140 8163 2 21 1D 1 515 PLA TE 2 2 753P--020-002 630 039 3002 3 216E 0 207 PIN,LOCA TE 1 1 753P--020-00…
1002-003
52
テープフィーダ
TAPE FEEDER
TF-2410, 2411 TF-2410, 2411

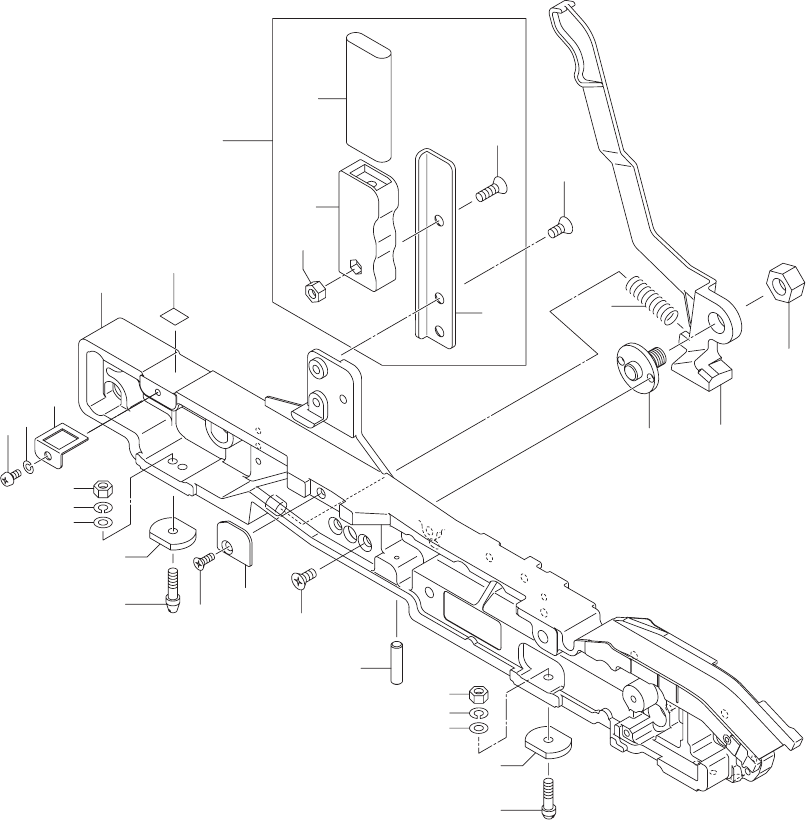

Fig. P-1
フレーム部
Frame Section
5
1
18
10
11
12
13
2
4
20
9
14
19
1
1
12
13
2
3
15
16
8
6
17
7
14
5-04
5-02
5-03
5-01
5-05
1002-003
53
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
1 210B 3 943 FRAME 1 1 753P--020-001 630 140 8163
2 211D 1 515 PLATE 2 2 753P--020-002 630 039 3002
3 216E 0 207 PIN,LOCATE 1 1 753P--020-003 630 039 3187
4 216E 0 209 PIN,LOCATE 1 1 753P--020-004 630 039 3200
5 011F 0 138 ASSY,BRACKET 1 (YELLOW)
753P--020-005 630 126 0129
5 011F 0 144 ASSY,BRACKET 1 (ORANGE)
753K--020-005 630 126 0181
5 -01 211F 7 734 BRACKET(GRIP) 1 1 630 121 0995
5 -02 211F 5 084 BRACKET 1 1 630 091 7253
5 -03 221F 0 082 NUT HEX 4 1 1 411 141 0307
5 -04 221D 0 219 SCR FLT 4X10 1 1 411 113 4708
5 -05 23N2 0 034 TUBE,WIRING 1 YELLOW 630 039 7079
5 -05 23N2 0 039 TUBE,WIRING 1 ORANGE 630 041 6237
6 216S 0 805 LEVER(LOCATE) 1 1 753P--020-006 630 039 4689
7 222M 1 005 SPRING,COMP 1 1 753P--020-007 630 010 5957
8 216E 0 490 PIN,LOCATE 1 1 753P--020-008 630 060 3613
9 211D 6 510 PLATE(TAPE GUIDE) 1 1 753P--020-009 630 095 6658
10 211D 6 628 PLATE 1 1 753P--020-010 630 096 8699
11 221F 0 082 NUT HEX 4 2 2 753P--020-011 411 141 0307
12 221H 0 284 WASHER SPR 4 2 2 753P--020-012 411 141 2905
13 221H 0 315 WASHER V 4X9X0.8 2 2 753P--020-013 411 141 4008
14 221D 0 224 SCR FLT 4X6 4 4 753P--020-014 411 140 7208
15 221H 0 280 WASHER SPR 3 1 1 753P--020-015 411 086 4408
16 221E 0 497 SCR PAN 3X6 1 1 753P--020-016 411 041 8908
17 221F 0 018 NUT,HEX 1 1 753P--020-017 630 000 9859
18 23R1 0 050 ACCESSORY,LIGHIT 1 1 753P--020-018 630 102 1447
19 216E 0 998 PIN,LOCATE 1 1 753P--020-019 630 094 1951
20 221D 0 216 SCR FLT 3X6 1 1 753P--020-020 411 002 2600
TF-2410
TF-2411
P-1
1002-003
54
テープフィーダ
TAPE FEEDER
TF-2410, 2411 TF-2410, 2411

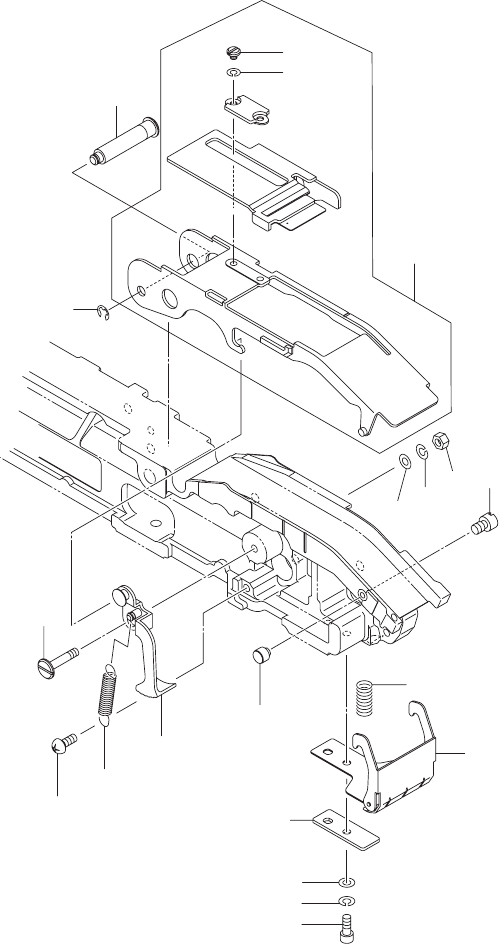

Fig. P-2
サプレッサ部
Suppressor Section
104-03
104-04
108
118
110
109
111
1
16
1
14
113
112
119
103
101
102
114
113
115
120
104
