1002-003 58 テープフィーダ T APE FEEDER TF-2410, 241 1 TF-2410, 241 1 Fig. P-4 カバーテープ巻取り部 Cover T ape Winding Section 310 328 328 317 316 323 323 334 337 31 1 312 313 325 324 330 315 341 332 314 329 343 318 326 343 343 343 322 …
1002-003
57
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
201 216S 2 146 LEVER 1 1 753P--020-201 630 095 8287
202 216E 1 368 PIN,LOCATE 1 1 753P--020-202 630 115 9522
203 222P 0 158 SPRING,TENSION 1 1 753P--020-203 630 111 3807
204 216A 0 893 COLLAR 1 1 753P--020-204 630 095 8317
205 023S 0 036 ASSY,SPROCKET 1 1 753P--020-205 630 106 4376
206 216E 1 097 PIN,LOCATE 1 1 753P--020-206 630 098 8550
207 216A 0 842 COLLAR 1 1 753P--020-207 630 091 9837
208 016S 0 471 ASSY,LEVER 1 1 753P--020-208 630 100 1333
209 216S 2 043 LEVER(RATCHET CLICK) 1 1 753P--020-209 630 091 6843
210 216A 1 106 COLLAR 1 1 753P--020-210 630 122 6712
211 222P 0 046 SPRING,TENSION 1 1 753P--020-211 630 054 4602
212 216E 0 942 PIN,LOCATE 1 1 753P--020-212 630 092 7009
213 216E 0 956 PIN,LOCATE 1 1 753P--020-213 630 092 8778
214 016S 0 623 ASSY,LEVER 1 1 753P--020-214 630 119 7135
215 216E 0 947 PIN,LOCATE 1 1 753P--020-215 630 092 7191
216 216A 0 855 COLLAR 1 1 753P--020-216 630 092 7399
217 216A 0 856 COLLAR 1 1 753P--020-217 630 092 7405
218 222N 1 232 SPRING,TENSION 1 1 753P--020-218 630 095 1356
219 216J 0 396 HOOK 1 1 753P--020-219 630 092 6972
220 221F 0 082 NUT HEX 4 1 1 753P--020-220 411 141 0307
221 221H 0 284 WASHER SPR 4 4 4 753P--020-221 411 141 2905
222 221H 0 315 WASHER V 4X9X0.8 4 4 753P--020-222 411 141 4008
223 221F 0 079 NUT HEX 3 4 4 753P--020-223 411 140 9905
224 221H 0 281 WASHER SPR 3 2 2 753P--020-224 411 141 2806
225 221H 0 312 WASHER V 3X7X0.5 4 4 753P--020-225 411 141 3902
226 221H 0 338 WASHER F 3X6X0.5 4 4 753P--020-226 411 141 5807
227 221K 0 095 RING E 2 1 1 753P--020-227 411 000 9304
228 225G 0 198 TUBE 1 1 753P--020-228 630 094 0305
229 221K 0 096 RING E 3 1 1 753P--020-229 411 000 9809
230 216E 1 051 PIN,LOCATE 1 1 753P--020-230 630 097 2740
231 216A 0 857 COLLAR 1 1 753P--020-231 630 092 8785
232 216E 0 976 PIN,LOCATE 2 2 753P--020-232 630 094 0275
233 016S 0 440 ASSY,LEVER 1 1 753P--020-233 630 096 9078
234 216E 1 368 PIN,LOCATE 1 1 753P--020-234 630 115 9522
235 222P 0 129 SPRING,TORSION 1 1 753P--020-235 630 095 8348
236 216A 0 893 COLLAR 1 1 753P--020-236 630 095 8317
251 216A 1 103 COLLAR 1 1 T0.3
753UP-01R-001
630 122 6569
251 216A 0 086 COLLAR 1 1 T0.2
753UP-02R-001
630 010 6015
252 216A 1 104 COLLAR 1 1 T0.1
753UP-03R-001
630 122 6699
252 216A 1 105 COLLAR 1 1 T0.05
753UP-04R-001
630 122 6705
TF-2410
TF-2411
P-3
1002-003
58
テープフィーダ
TAPE FEEDER
TF-2410, 2411 TF-2410, 2411

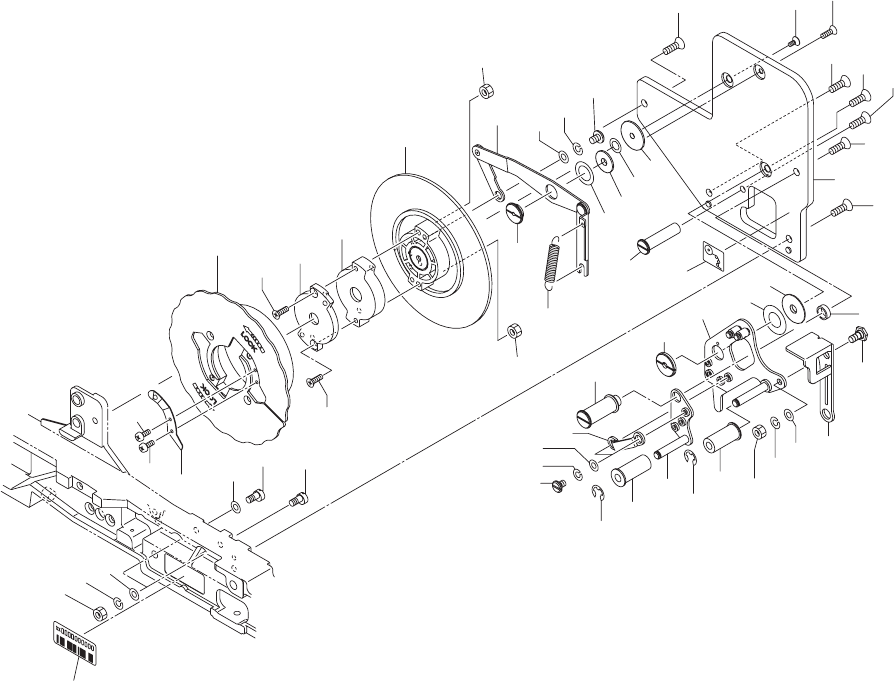

Fig. P-4
カバーテープ巻取り部
Cover
Tape Winding Section
310
328
328
317
316
323
323
334
337
311
312
313
325
324
330
315
341
332
314
329
343
318
326
343
343
343
322
343
301
306
331
302
303
304
305
309
325
324
330
335
327
308
336
327
307
319
320
321
338
338
342
339
340
310
321
333
319
320
321
1002-003
59
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
301 211D 7 763 PLATE 1 1 753P--020-301 630 108 3551
302 216E 1 123 PIN,LOCATE 1 1 753P--020-302 630 099 0423
303 214B 0 151 LINK 1 1 753P--020-303 630 098 3098
304 016S 0 624 ASSY,LEVER 1 1 753P--020-304 630 119 7241
305 216E 0 919 PIN,LOCATE 1 1 753P--020-305 630 091 9875
306 216A 0 834 COLLAR 1 1 753P--020-306 630 088 5095
307 213C 0 115 ROLLER 1 1 753P--020-307 630 097 2832
308 213C 0 105 ROLLER 1 1 753P--020-308 630 093 7626
309 216F 0 745 PIN,GUIDE 1 1 753P--020-309 630 093 7596
310 216E 0 918 PIN,LOCATE 2 2 753P--020-310 630 091 9868
311 213D 0 969 DISK(REEL_DRIVE 1 1 753P--020-311 630 108 7207
312 016S 0 373 ASSY,LEVER 1 1 753P--020-312 630 092 7450
313 216E 0 948 PIN,LOCATE 1 1 753P--020-313 630 092 7207
314 222N 1 240 SPRING,TENSION 1 1 753P--020-314 630 098 1414
315 216A 0 872 COLLAR 1 1 753P--020-315 630 094 0282
316 013D 0 038 ASSY,DISK 1 1 753P--020-316 630 093 7633
317 222Q 0 014 SPRING,FLAT 1 1 753P--020-317 630 039 3309
318 221D 0 134 MACHINE SCREW 1 1 753P--020-318 630 093 0856
319 221F 0 082 NUT HEX 4 3 3 753P--020-319 411 141 0307
320 221H 0 284 WASHER SPR 4 3 3 753P--020-320 411 141 2905
321 221H 0 315 WASHER V 4X9X0.8 4 4 753P--020-321 411 141 4008
322 221D 0 225 SCR FLT 4X8 1 1 753P--020-322 411 035 2707
323 221D 1 075 SCR FLT 3X25 1 1 753P--020-323 411 142 6704
324 221H 0 281 WASHER SPR 3 2 2 753P--020-324 411 141 2806
325 221H 0 312 WASHER V 3X7X0.5 3 3 753P--020-325 411 141 3902
326 221D 0 218 SCR FLT 3X8 3 3 753P--020-326 411 034 7208
327 221K 0 096 RING E 3 1 1 753P--020-327 411 000 9809
328 221D 0 065 MACHINE SCREW(TAP PAN 2X5) 2 2 753P--020-328 630 037 3042
329 6P46 0 095 NAME PLATE,INDEX 2 2 753P--020-329 630 093 6452
330 216E 0 976 PIN,LOCATE 1 1 753P--020-330 630 094 0275
331 211E 0 686 SPACER 3 3 753P--020-331 630 092 7429
332 216F 0 746 PIN,GUIDE 1 1 753P--020-332 630 093 7602
333 0804 0 001 NAME PLATE,INDEX 1 1 753P--020-333
334 211E 0 707 SPACER 1 1 753P--020-334 630 094 3887
335 214B 0 146 LINK 1 1 753P--020-335 630 096 0228
336 016S 0 625 ASSY,LEVER 1 1 753P--020-336 630 119 7258
337 211E 0 732 SPACER 1 1 753P--020-337 630 098 2718
338 221F 0 079 NUT HEX 3 2 2 753P--020-338 411 140 9905
339 216A 0 916 COLLAR 1 1 753P--020-339 630 098 5177
340 216A 0 917 COLLAR 1 1 753P--020-340 630 098 5184
341 216A 0 918 COLLAR 1 1 753P--020-341 630 098 5191
342 216A 0 971 COLLAR 1 1 753P--020-342 630 104 9922
343 221D 0 219 SCR FLT 4X10 5 5 753P--020-343 411 113 4708
TF-2410
TF-2411
P-4
