1002-002 85 Key No. P AR T No. P AR T NAME Q’ty REMARKS OLD P AR TS No. NOTE QL-1 1 010B 0 021 ASSY ,FRAME 1 753QL-010-001 630 105 8375 2 216F 0 230 PIN,GUIDE(REEL BINDER) 1 753QL-010-002 630 044 1871 3 221A 0 267 BOL T …
0108-001
84
大リールホルダ
RL-4410L LARGE REEL HOLDER RL-4410L

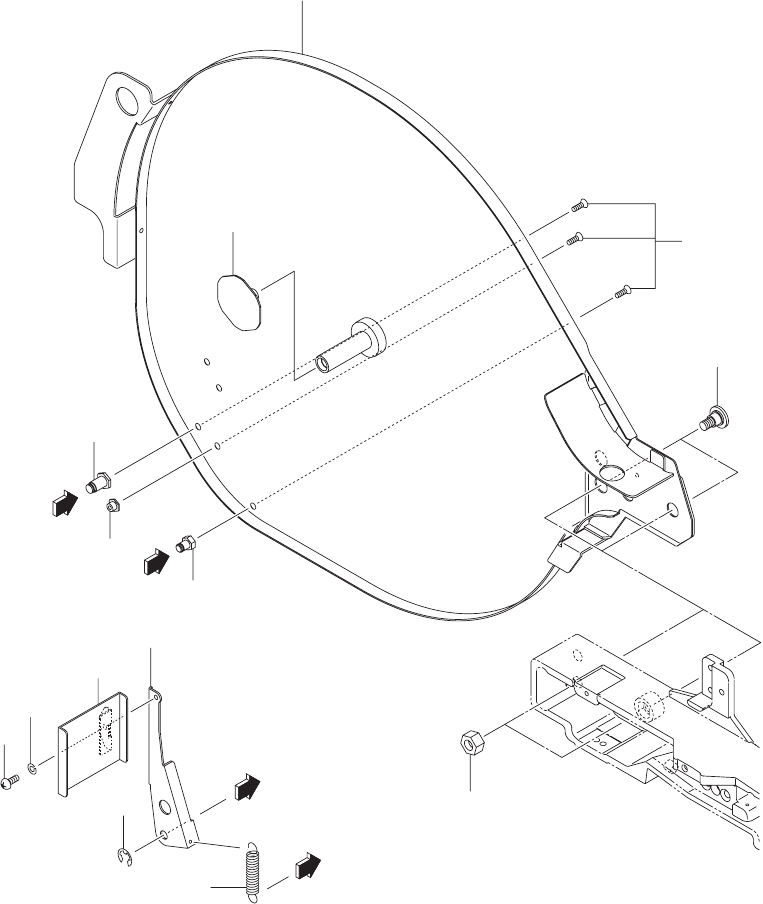

Fig. QL-1 44mm
幅テープフィーダ用
FOR 44mm
TAPE FEEDER
1
3
17
18
2
8
5
7
16
19
9
4
15
6
A
B
A
B
1002-002
85
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
QL-1
1 010B 0 021 ASSY,FRAME 1 753QL-010-001 630 105 8375
2 216F 0 230 PIN,GUIDE(REEL BINDER) 1 753QL-010-002 630 044 1871
3 221A 0 267 BOLT,HEX-SCT 2 753QL-010-003 630 095 6849
4 216S 2 141 LEVER 1 753QL-010-004 630 095 6856
5 216E 0 238 PIN,LOCATE 1 753QL-010-005 630 040 4623
6 222N 1 014 SPRING,TORSION 1 753QL-010-006 630 045 5861
7 216J 0 206 HOOK 1 753QL-010-007 630 040 4630
8 216F 0 199 PIN,GUIDE 1 753QL-010-008 630 040 4647
9 016S 0 512 ASSY,LEVER 1 753QL-010-009 630 105 8498
15 221K 0 098 RING E 5 1 753QL-010-015 411 001 0201
16 221E 0 526 SCR TRS 3X10 1 753QL-010-016 411 113 6009
17 221E 0 044 BOLT(FLT HEX-SCT) 3 753QL-010-017 630 036 0967
18 221F 0 108 NUT HEX 6 2 753QL-010-018 411 004 6903
19 221H 0 280 WASHER SPR 3 1 753QL-010-019 411 086 4408
RL-4410L
0402-001
86

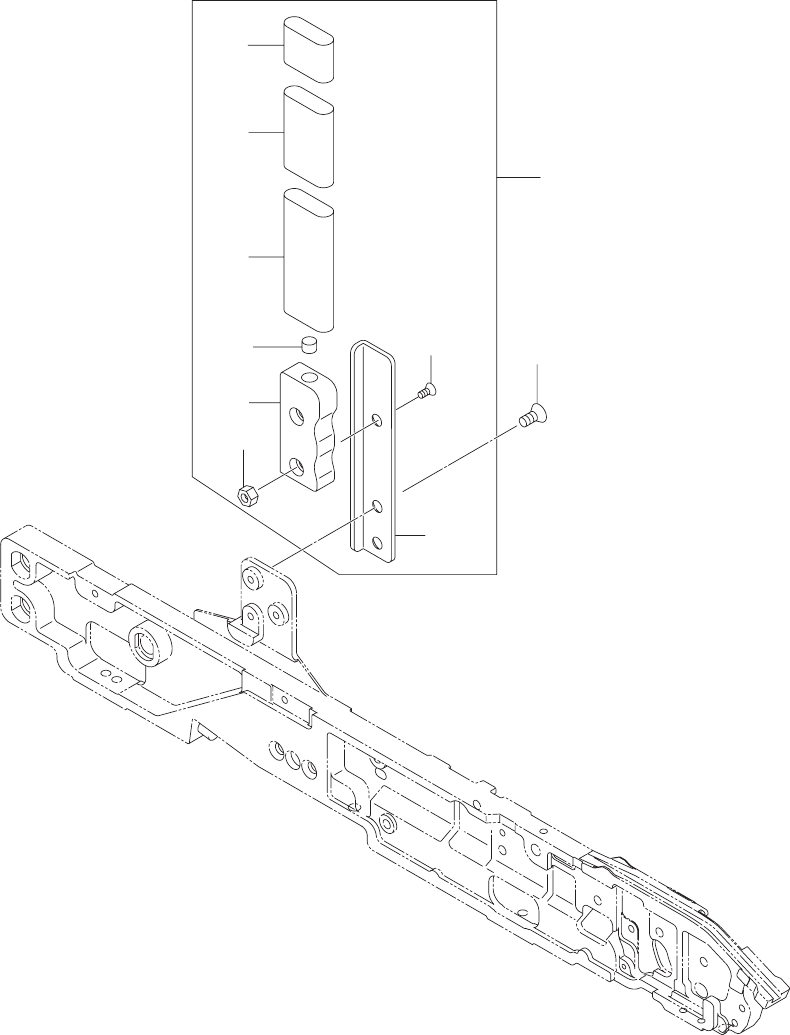

TAG ASSY TAG ASSY
Fig. TB-1 TX-0809, 0810, 0811, TX-0809, 0810, 0811,
0812, 0813, 0814 0812, 0813, 0814
1-01
1-03
1-08
1-05
1-06
1-07
1-04
2
1-02
1
