12.9.6 Smart recognition
Item Remarks
System Applicable component size
Application
This function is intended to provide a recognition algorism with high versatility and robustness.
A component shape model is created from the component image that has been captured.
The positioning of the component is performed using this component shape model.
This allows the recognition of components that are impossible or difficult to define with existing
algorisms.
Recognition accuracy (3σ) ± 0.03mm, ± 1 deg.
Applicable component
size
1.0 x 0.5mm to 45 x 45mm
45
12. General specications
YSM20R (SESMK18400-00) v2.001
12.10 Feeder bank configuration
The feeder bank configuration of this machine can be selected from those shown in the table below.
Select using Feeder Bank in "1. Machine Configuration".
Configura-
tion
Number of
8mm wide
tape
feeders

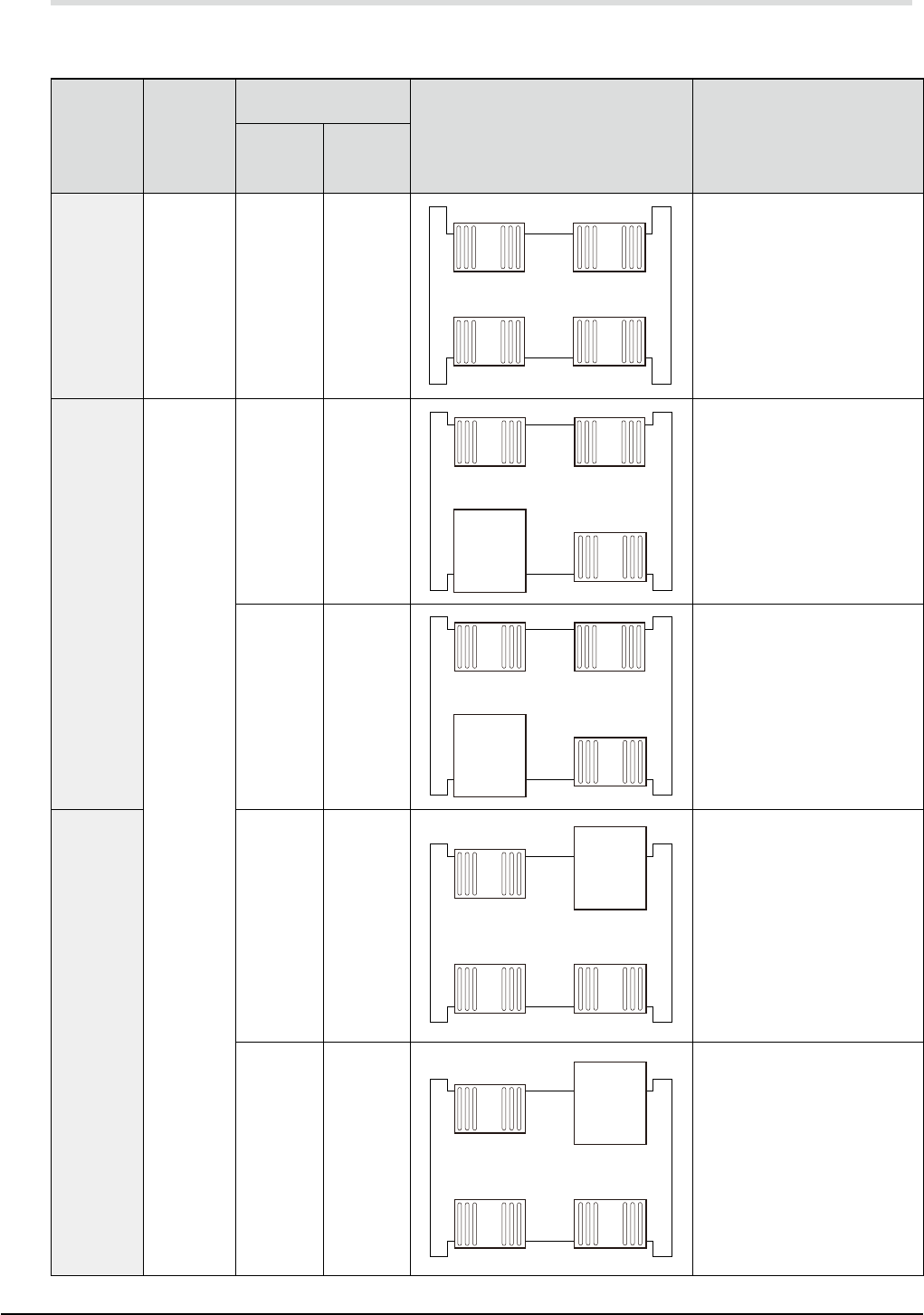

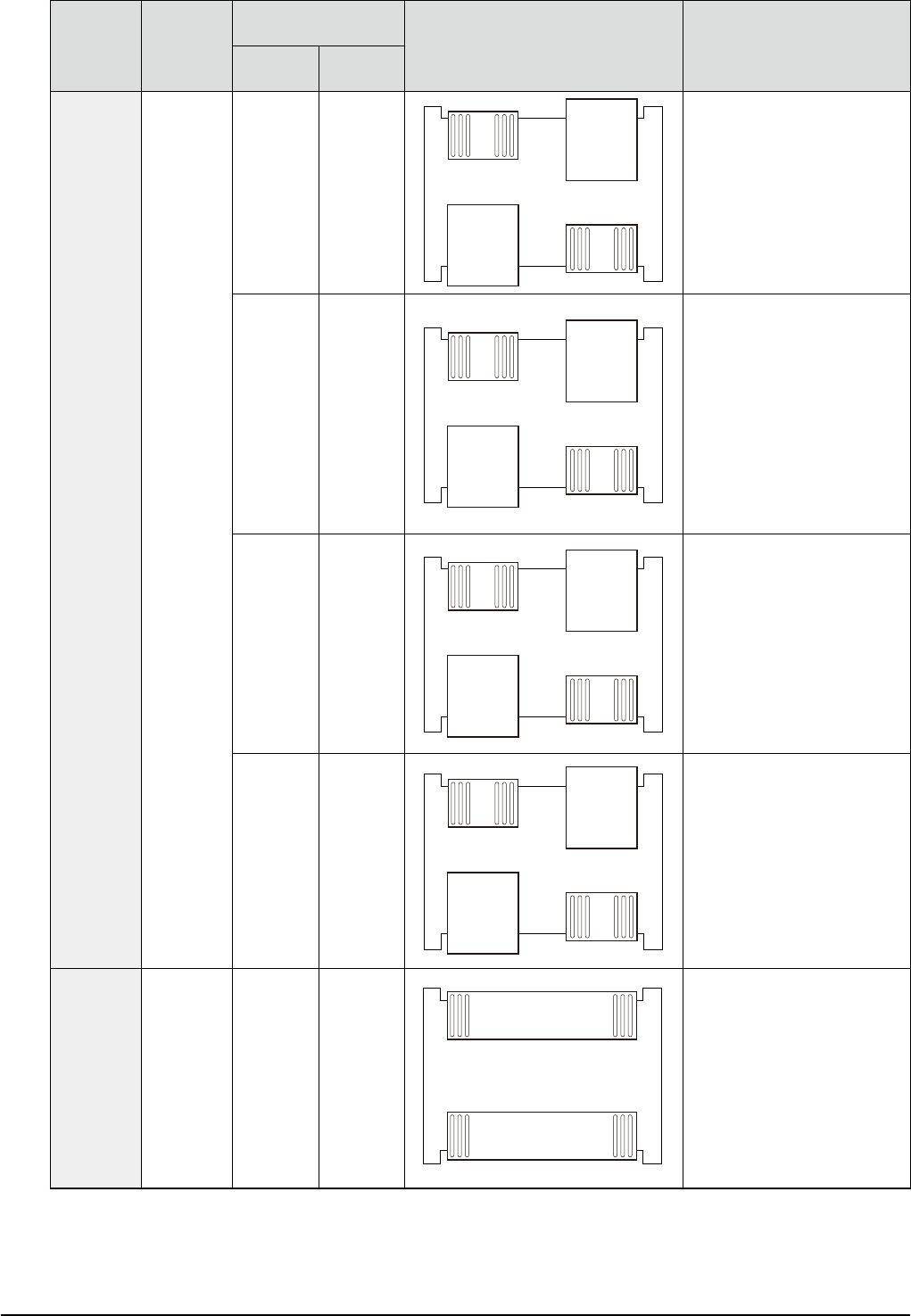

Layout
layout illustration Details
YSM20R-2 YSM20R-1
F64 / 64 128
#001
#011
#009
#019
#00H
#01H
#101
#111
Front
Rear
1
32
33
64
164
133
132
101
32
32 32
32
Front right : 32-feeder exchange carriage
Front left : 32-feeder exchange carriage
Rear right : 32-feeder exchange carriage
Rear left : 32-feeder exchange carriage
F32 / 64
96
#002
#012
#00A
#01A
#00J
#01J
#102
#112
Front
Rear
33
64
164
133
32
132
101
32
32
cATS10
Front right : 32-feeder exchange carriage
Front left : CATS10
Rear right : 32-feeder exchange carriage
Rear left : 32-feeder exchange carriage
#005
#015
#00D
#01D
#00M
#01M
#105
#115
Front
Rear
33
64
164
133
32
132
101
32
32
sATS30
Front right : 32-feeder exchange carriage
Front left : sATS30 or sATS30NS
Rear right : 32-feeder exchange carriage
Rear left : 32-feeder exchange carriage
F64 / 32
#003
#013
#00B
#01B
#00K
#01K
#103
#113
Front
Rear
1
32
33
64
164
133
32
32
32
cATS10
Front right : 32-feeder exchange carriage
Front left : 32-feeder exchange carriage
Rear right : CATS10
Rear left : 32-feeder exchange carriage
#006
#016
#00E
#01E
#00N
#01N
#106
#116
Front
Rear
1
32
33
64
164
133
32
32
32
sATS30
Front right : 32-feeder exchange carriage
Front left : 32-feeder exchange carriage
Rear right : sATS30 or sATS30NS
Rear left : 32-feeder exchange carriage
46
12. General specications
YSM20R (SESMK18400-00) v2.001
Configura-
tion
Number of
8mm wide
tape
feeders
Layout
layout illustration Details
YSM20R-2 YSM20R-1
F32 / 32 64
#004
#014
#00C
#01C
#00L
#01L
#004
#114
Front
Rear
33
64
164
133
32
32
cATS10
cATS10
Front right : 32-feeder exchange carriage
Front left : CATS10
Rear right : CATS10
Rear left : 32-feeder exchange carriage
#007
#017
#00F
#01F
#00P
#01P
#107
#117
Front
Rear
33
64
164
133
32
32
sATS30
sATS30
Front right : 32-feeder exchange carriage
Front left : sATS30 or sATS30NS
Rear right : sATS30 or sATS30NS
Rear left : 32-feeder exchange carriage
#00S
#01S
#00U
#01U
#00W
#01W
#10S
#11S
Front
Rear
33
64
164
133
32
32
sATS30
cATS10
Front right : 32-feeder exchange carriage
Front left : sATS30 or sATS30NS
Rear right : CATS10
Rear left : 32-feeder exchange carriage
#00T
#01T
#00V
#01V
#00X
#01X
#10T
#11T
Front
Rear
33
64
164
133
32
32
cATS10
sATS30
Front right : 32-feeder exchange carriage
Front left : CATS10
Rear right : sATS30 or sATS30NS
Rear left : 32-feeder exchange carriage
N70 / 70 140
#008
#018
#00G
#01G
#00R
#01R
#108
#118
Front
Rear
1
70
170
101
70
70
Front : 70-feeder fixed plate
Rear : 70-feeder fixed plate
