2 WF 1 TX-Series V2 Instandhaltung Pipettenbehälter leeren und reinigen 0,5 min 1 / 1
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T2
Verschleißteil: Verbrauchsstoffe:
C3
www.asm-smt.com
1 Entnehmen Sie den Abwurfbehälter. 2 Entleeren Sie den Abwurfbehälter in einen
Abfalleimer.
3 Reinigen Sie den Abwurfbehälter.
4 Setzen Sie den Abwurfbehälter wieder ein. 5 Wiederholen Sie Schritt 1 bis 4 für die
anderen Stellplätze.
www.asm-smt.com

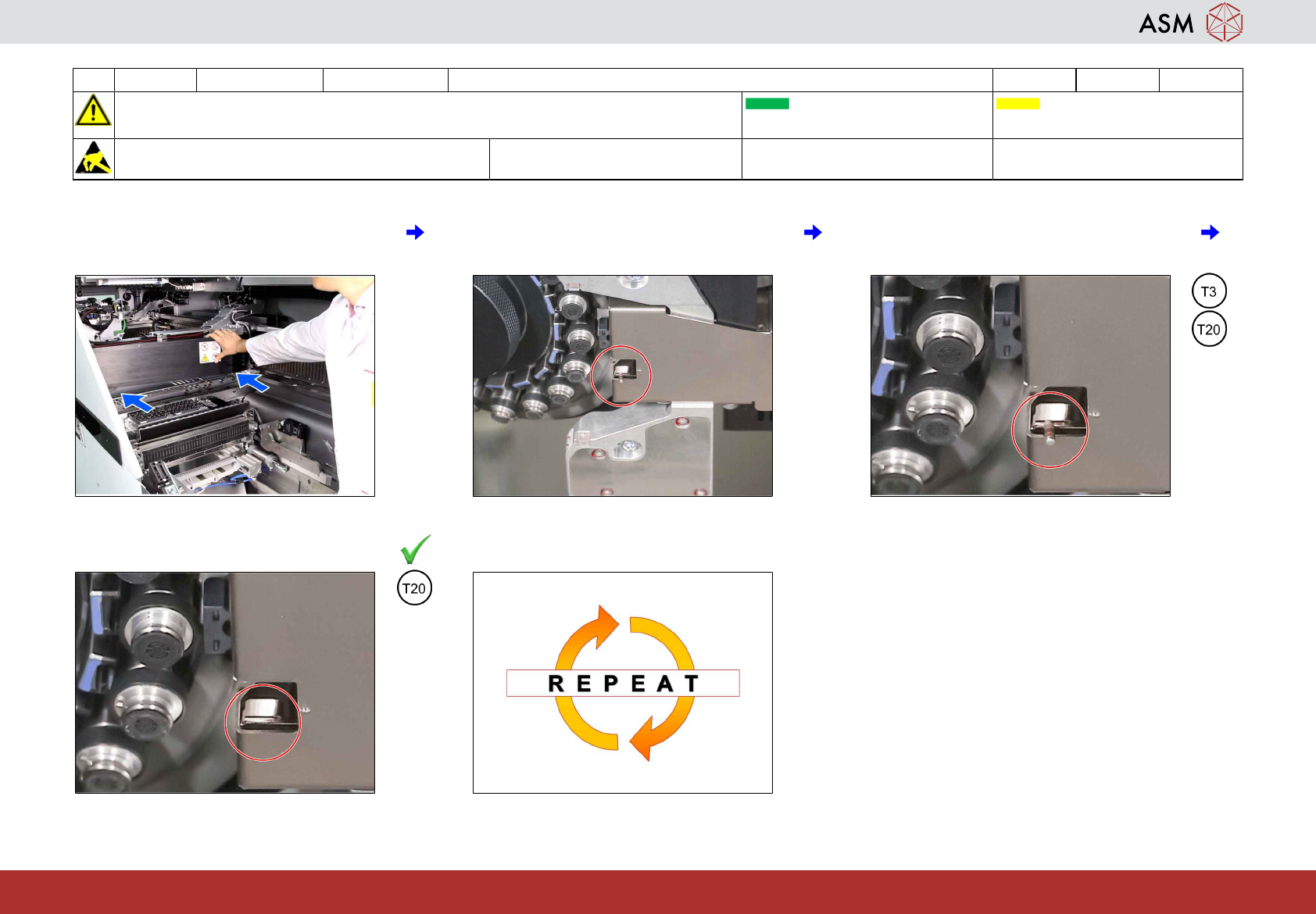

3 WF 1 TX-Series V2 Instandhaltung Z-Achse der verbleibenden C&P20x-Köpfe reinigen 1 min 1 / 1
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T3, T20
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
1 Verschieben Sie alle Portale für die in der
Maschine verbleibenden Köpfe bis zum
Anschlag.
2 Zu reinigender Kopfbereich. 3 Entfernen Sie Bauelemente, die auf der Z-
Achse liegen.
4 Wenn das OK ist → nächste Aufgabe. 5 Wiederholen Sie Schritt 1 bis 4 für die ver-
bleibenden Köpfe.
