4.2 Misure del dispositivo automatico
Le misure del dispositivo automatico sono raffigurate nella Fig. 4.2 - 1. Per operazioni di trasporto
si possono smontare i set d'installazione (Pos. 1 o 5 nella Fig. 4.2 - 2
) sul lato. La larghezza mas-
sima della macchina di 2380 mm (con due set d'installazione) si riduce a 2103 mm se si smonta
un set d'installazione. Senza set d'installazione la larghezza del dispositivo automatico è 1826
mm.
Lunghezza
Con i due set d'installazione
Con un set d'installazione
Senza set d'installazione
2380 mm
2103 mm
1826 mm
Larghezza della macchina base
Con schermo
Con tastiera aperta trasversalmente
2515 mm
2614 mm
132 mm extra per ogni tastiera
Peso della macchina base
Peso, macchina ad allestimento completo
3800 kg
4700 kg
Superficie di appoggio
6,01 m²
Carico specifico del pavimento con
6 piedi della macchina
3 piedi della macchina
75,3 N/cm² (fattore di sicurezza 2)
150,6 N/cm² (fattore di sicurezza 2)
Caricabilità di superficie del pavimento
Min. 1561 kg/m² (fattore di sicurezza 2)
Altezza del dispositivo automatico con display di vi-
sualizzazione degli errori ad altezza di trasporto del
circuito stampato
830 mm
900 mm
930 mm
950 mm
Fino a 1955 mm
Fino a 2025 mm
Fino a 2055 mm
Fino a 2075 mm
Libertà del pavimento del dispositivo automatico ad
altezza di trasporto del circuito stampato
830 mm
900 mm
930 mm
950 mm
120 mm
190 mm
220 mm
240 mm
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.2 Misure del dispositivo automatico Versione software SR.504.xx Edizione 07/2003 IT
138
4

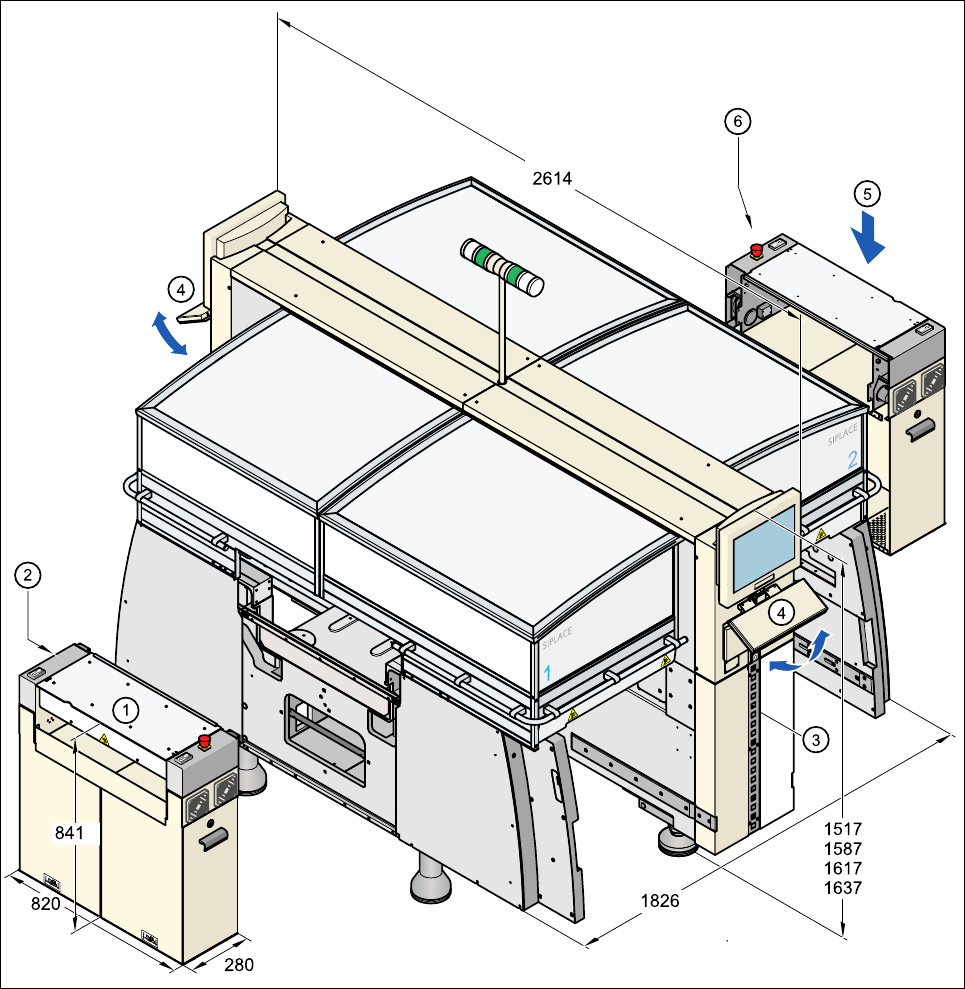

Fig. 4.2 - 1 Misure del dispositivo automatico in millimetri - panoramica del lato d'entrata del CS
(1) Lato di entrata CS
(2) Display principale degli errori secondo l'altezza di trasporto del CS, max. 2075 mm
(T) Direzione di trasporto circuito stampato
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.2 Misure del dispositivo automatico
139
4

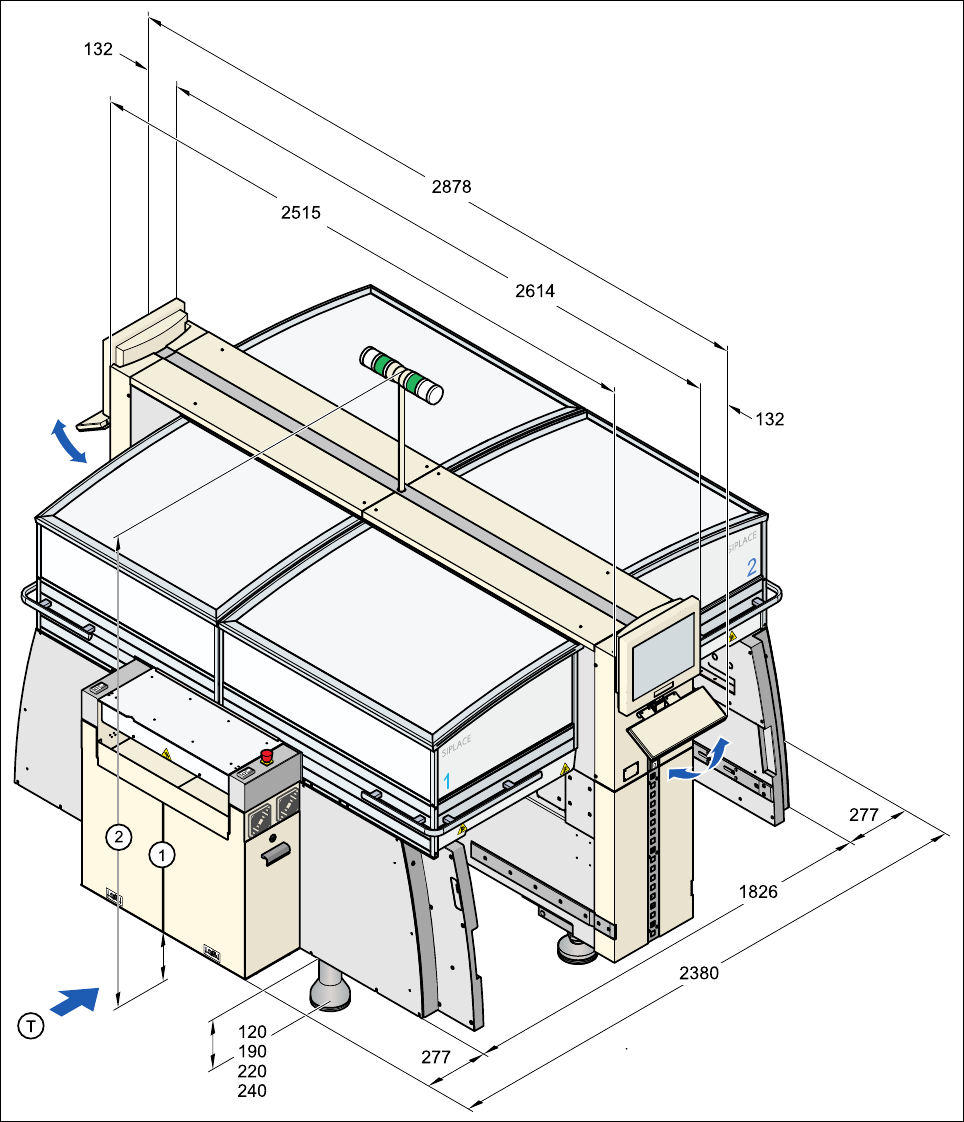

Fig. 4.2 - 2 Misure del dispositivo automatico in millimetri - set d'installazione smontati
4
(1) Set d'installazione sul lato d'entrata del CS - smontato alla consegna
(2) Unità del computer, nel set d'installazione (1)
(3) Innesto pneumatico, dietro il rivestimento
(4) Tastiere apribili
(5) Set d'installazione sul lato d'uscita del CS - smontabile all'occorrenza
(6) Unità dell'asse, nel set d'installazione (5)
