Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio Versione software SR.504.xx Edizione 07/2003 IT 4.4 Infrastruttura del punto d'installazione 153 4.4.3 Aliment azione di corrente 4 Fig. 4.4 - 2…
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.4 Infrastruttura del punto d'installazione Versione software SR.504.xx Edizione 07/2003 IT
152
4.4.2.3 Collegamento dell'aria compressa nel dispositivo automatico
4
Fig. 4.4 - 1 Collegamento della conduttura dell'aria compressa
(1) Rubinetto di chiusura in posizione "ON"
(2) Manometro della pressione d'alimentazione dei componenti della macchina
Pressione nominale: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (intervallo di visualizzazione
0 - 0,6 MPa, 0 - 6 bar)
(3) Manometro della pressione d'alimentazione dei distributori del portale
Pressione nominale: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (intervallo di visualizzazione 0 - 0,6 MPa,
0 - 6 bar)
(4) Manometro della pressione d'alimentazione dei caricatori bulk-case
Pressione nominale: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (intervallo di visualizzazione: 0 - 0,6 MPa,
0 - 6 bar)
(5) Manometro della pressione d'entrata
Pressione nominale: 0,5 - 1,0 MPa, 5 - 10 bar (intervallo di visualizzazione: 0 - 1,0 MPa,
0 - 10 bar)
(6) Filtro dell'aria compressa
(7) Allacciamento dell'aria compressa
(8) Vite ad esagono cavo per il fissaggio dell'innesto pneumatico
AVVERTENZA Non staccare mai condutture dell'aria compressa che si trovano
sotto pressione. A causa del pericolo di ferite! 4
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.4 Infrastruttura del punto d'installazione
153
4.4.3 Alimentazione di corrente
4

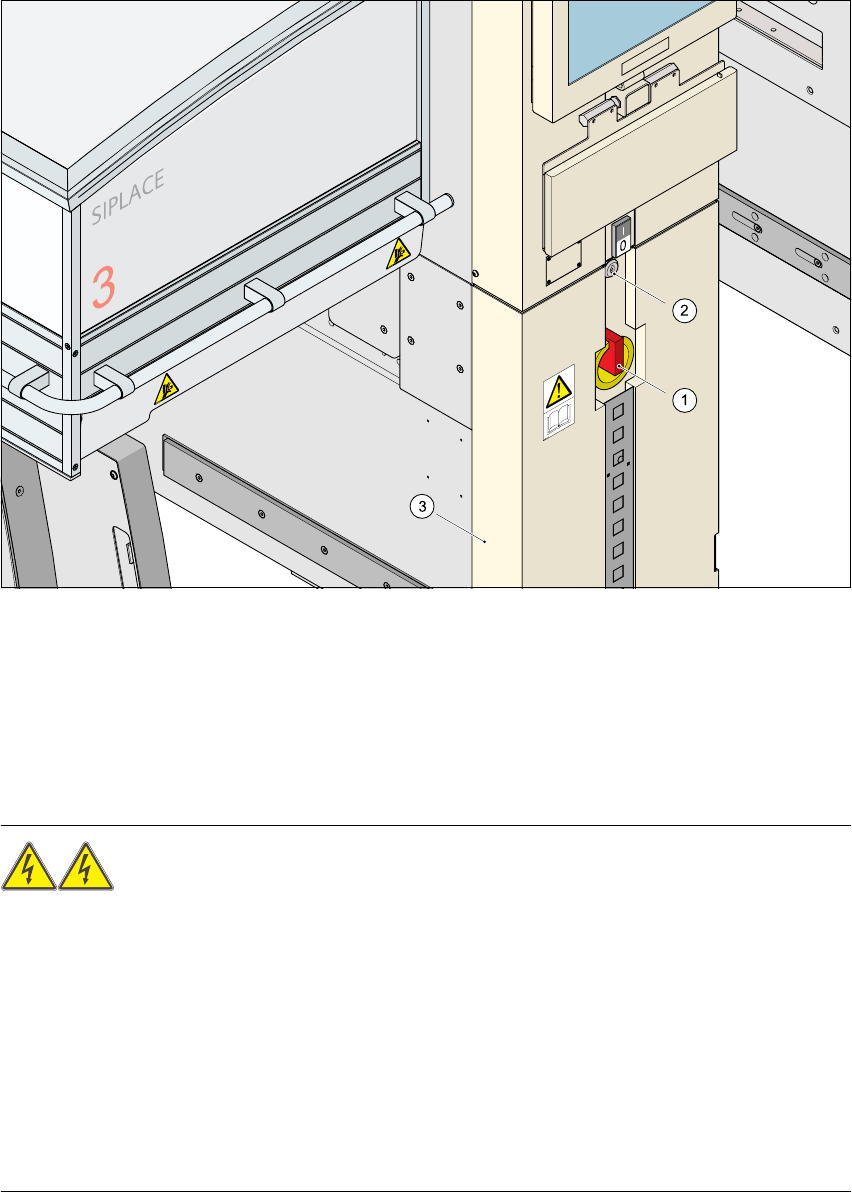

Fig. 4.4 - 2 Posizione dell'alimentazione della corrente nel dispositivo automatico
4
(1) Interruttore principale
(2) Bloccaggio
(3) Cappa di rivestimento
4
4.4.3.1 Avvertenze sui pericoli
AVVERTENZA
Il dispositivo automatico viene alimentato con 3 x 204 V CA, 3 x 230 V CA, 3 x 380 V CA,
3 x 400 V CA o 3 x 415 V CA ± 5 %, 50/60 Hz di tensione di rete. Parti di questo impianto sono
conduttrici quindi di tensioni pericolose per la vita delle persone, anche quando l'interruttore prin-
cipale è spento. L’uso non conforme di questi dispositivi automatici può quindi portare alla morte
o a gravi ferite e a notevoli danni materiali.
Æ Osservare le norme vigenti sulla prevenzione degli infortuni e le norme DIN (soprattutto la DIN
EN 60 204, parte 1).
Æ Solo al personale qualificato e certificato è permesso aprire il rivestimento sull'innesto dell'ali-
mentazione della corrente e collegare il dispositivo automatico all'alimentazione della corrente.
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.4 Infrastruttura del punto d'installazione Versione software SR.504.xx Edizione 07/2003 IT
154
4.4.3.2 Valori d’allacciamento elettrici
4
4
4
4
4.4.3.3 Controllo dell'alimentazione di rete
Controllare se l'alimentazione di rete è conforme alle specifiche prescritte della macchina.
INDICAZIONE:
nella documentazione "Configurazione di rete (sistema elettrico ed aria compressa) per gli
impianto SMD del cliente", articolo n. 00191409-xx sono descritti i provvedimenti adatti ad otte-
nere le specifiche richieste.
4
4
4
4.4.3.4 Specifiche dei cavi dell'alimentazione di rete
Il cavo d'alimentazione di rete ha le seguenti specifiche:
5 x 6 mm² bei 3 x 380 V CA / 3 x 400 V CA / 3 x 415 V CA
5 x 6 mm² bei 3 x 204 V CA / 3 x 230 V CA
Il codice cromatico dei fili dipende dal paese di destinazione dell'esercente dell'impianto.
Tensione d’allacciamento 3 x 204 V CA ± 5 %; 50/60 Hz (USA)
3 x 230 V CA ± 5 %; 50/60 Hz
3 x 380 V CA ± 5 %; 50/60 Hz
3 x 400 V CA ± 5 %; 50/60 Hz (Europa)
3 x 415 V CA ± 5 %; 50/60 Hz
Protezione 3 x 32 A (3 x 204 V CA)
3 x 32 A (3 x 230 V CA)
3 x 16 A (3 x 380 V CA)
3 x 16 A (3 x 400 V CA)
3 x 16 A (3 x 415 V CA)
Valore d’allacciamento totale 11,1 kVA
Potenza totale 6,5 kW
Assorbimento della corrente nominale del maggiore
consumatore
8,4 A
Caduta di tensione Max. 20 msec
