4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.4 Infrastruttura del punto d'installazione Versione software SR.504.xx Edizione 07/2003 IT
154
4.4.3.2 Valori d’allacciamento elettrici
4
4
4
4
4.4.3.3 Controllo dell'alimentazione di rete
Controllare se l'alimentazione di rete è conforme alle specifiche prescritte della macchina.
INDICAZIONE:
nella documentazione "Configurazione di rete (sistema elettrico ed aria compressa) per gli
impianto SMD del cliente", articolo n. 00191409-xx sono descritti i provvedimenti adatti ad otte-
nere le specifiche richieste.
4
4
4
4.4.3.4 Specifiche dei cavi dell'alimentazione di rete
Il cavo d'alimentazione di rete ha le seguenti specifiche:
5 x 6 mm² bei 3 x 380 V CA / 3 x 400 V CA / 3 x 415 V CA
5 x 6 mm² bei 3 x 204 V CA / 3 x 230 V CA
Il codice cromatico dei fili dipende dal paese di destinazione dell'esercente dell'impianto.
Tensione d’allacciamento 3 x 204 V CA ± 5 %; 50/60 Hz (USA)
3 x 230 V CA ± 5 %; 50/60 Hz
3 x 380 V CA ± 5 %; 50/60 Hz
3 x 400 V CA ± 5 %; 50/60 Hz (Europa)
3 x 415 V CA ± 5 %; 50/60 Hz
Protezione 3 x 32 A (3 x 204 V CA)
3 x 32 A (3 x 230 V CA)
3 x 16 A (3 x 380 V CA)
3 x 16 A (3 x 400 V CA)
3 x 16 A (3 x 415 V CA)
Valore d’allacciamento totale 11,1 kVA
Potenza totale 6,5 kW
Assorbimento della corrente nominale del maggiore
consumatore
8,4 A
Caduta di tensione Max. 20 msec
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.4 Infrastruttura del punto d'installazione
155
ATTENZIONE
Le condutture elettriche di ogni singolo dispositivo automatico devono essere contrassegnate
chiaramente e le si deve poter assegnare senza dubbi. Hanno validità le norme del paese nel
quale viene fatto funzionare il dispositivo automatico.
4

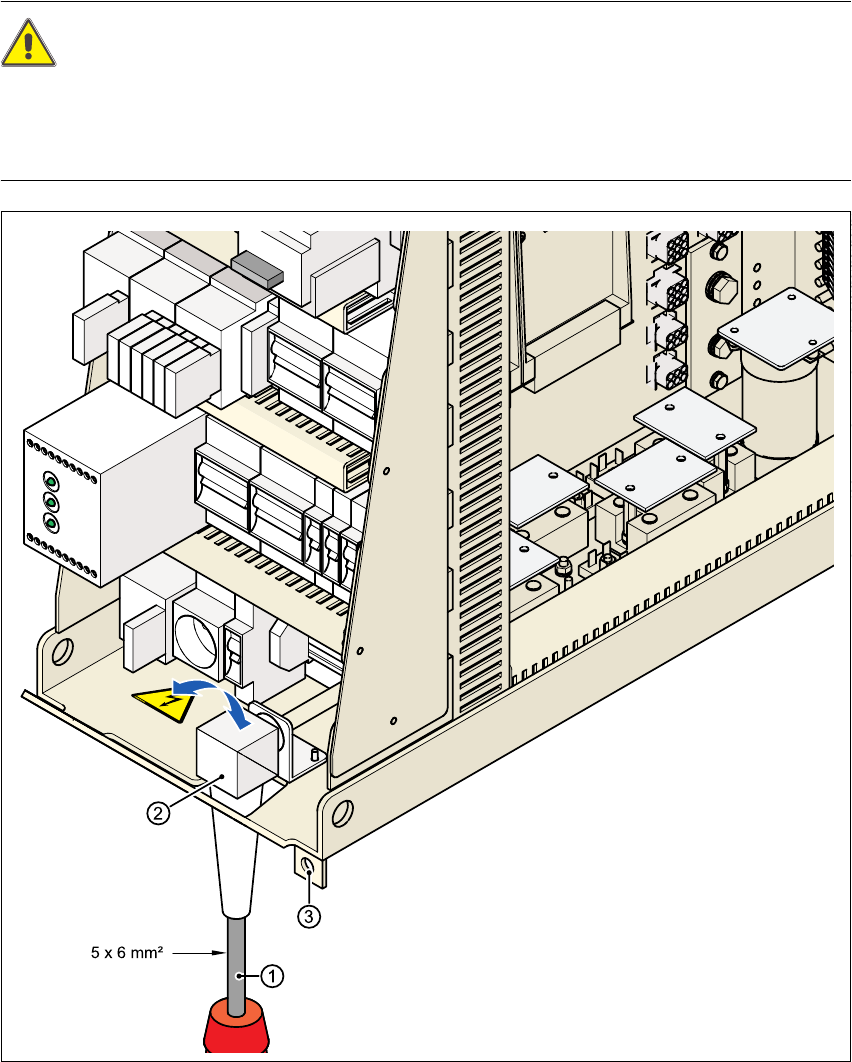

Fig. 4.4 - 3 Sezione della conduzione del cavo di collegamento di rete
4
(1) Cavo d'alimentazione di rete
(2) Angolo per il collegamento a vite del cavo
(3) Linguetta di fissaggio dell'innesto d'alimentazione della corrente nel telaio della macchina
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.4 Infrastruttura del punto d'installazione Versione software SR.504.xx Edizione 07/2003 IT
156
4.4.3.5 Allacciamento del cavo d'alimentazione di rete
4
Fig. 4.4 - 4 Area del morsetto per l'allacciamento del cavo di collegamento di rete
4
(L1) Fase della corrente trifase
(L2) Fase della corrente trifase
(L3) Fase della corrente trifase
(N) Conduttore neutro
(PE) Conduttore di protezione
(X100) Area del morsetto
Æ Attaccare una boccola terminale del filo ad ogni estremità del filo.
Æ Staccare il dado dal collegamento a vite del cavo dell'angolo (Pos. 2 nella Fig. 4.4 - 3).
Æ Aprire il collegamento a vite del cavo dell'angolo.
Æ Far passare il cavo d'alimentazione di rete dal collegamento a vite del cavo dell'angolo fino
all'area del morsetto X100 (vedi X100 nella Fig. 4.4 - 4
).
Æ Attaccare il cavo e far sì che il raggio di piegatura sia abbastanza grande. Non si possono pie-
gare i fili.
Æ Chiudere il collegamento a vite del cavo dell'angolo (Pos. 2 nella Fig. 4.4 - 3) e stringere bene
a mano il dado.
