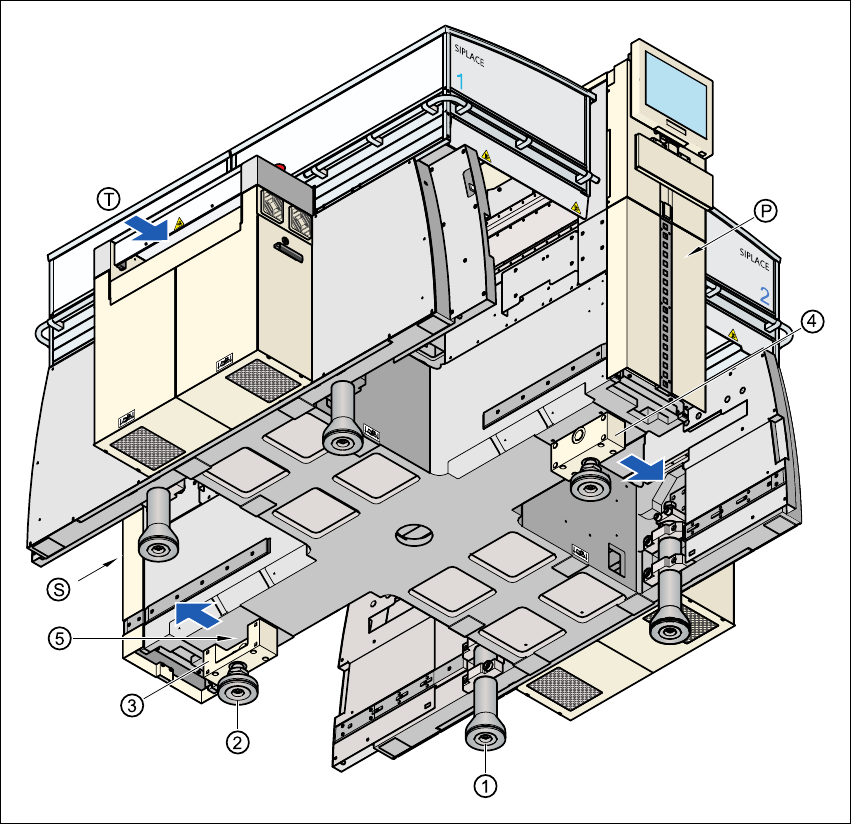

Fig. 4.5 - 2 Piedi della macchina del dispositivo automatico
4
(1) Piede della macchina
(2) Piede della macchina "HS50"
(3) Distanziatore sul lato dell'innesto pneumatico
(4) Distanziatore sul lato dell'innesto d'alimentazione della corrente
(5) Foro filettato per il piede della macchina "HS50"
(T) Direzione di trasporto circuito stampato
(P) Innesto pneumatico
(S) Innesto dell’alimentazione di corrente
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.5 Installazione del dispositivo automatico
163
4.5.4.1 Preimpostazione dell'altezza dei piedi della macchina "HS50"
Innanzitutto si preimpostano i piedi della macchina "HS50". Si deve avvitare il distanziatore sul
lato inferiore nella posizione giusta secondo l'altezza del dispositivo automatico.
Impostazione dell'altezza di trasporto del circuito stampato di 830 mm 4
Per l'altezza di trasporto del circuito stampato di 830 mm non è necessario il distanziatore.
Æ Avvitare il piede della macchina "HS50" nella filettatura prevista più lontano possibile (vedi il
punto 5 nella Fig. 4.5 - 2
).
Impostazione dell'altezza di trasporto del circuito stampato di 900 mm 4
Per l'altezza di trasporto del circuito stampato di 900 mm è necessario il distanziatore.
Æ Posizionarlo in modo che il lato di 90 mm è regolato verticalmente ed il foro per il piede della
macchina "HS50" è rivolto verso il basso.
4
4
4
4
4
4
4
4
4
4
4
4

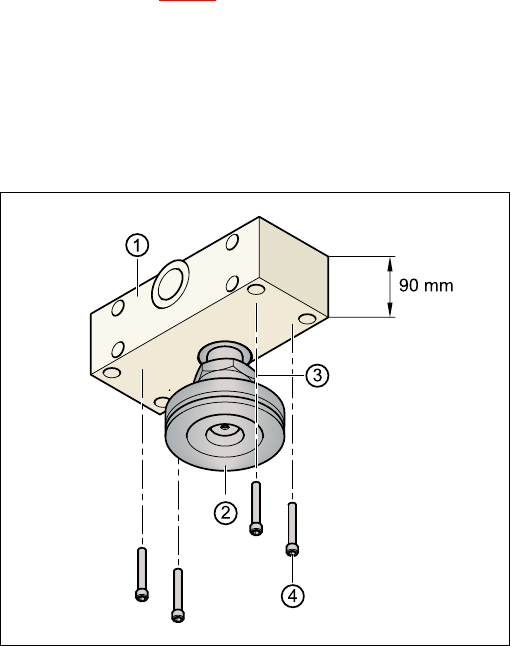

Fig. 4.5 - 3 Direzione del distanziatore per l'altezza di trasporto di 900 mm
4
(1) Altezza del distanziatore di 90 mm
(2) Piede della macchina "HS50"
(3) Controdado M24
(4) Vite ad esagono cavo M12x80, 4 pezzi
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.5 Installazione del dispositivo automatico Versione software SR.504.xx Edizione 07/2003 IT
164
Æ Avvitare il filetto del piede della macchina "HS50" nel foro sul lato inferiore del distanziatore.
Æ Allineare i due distanziatori sul lato inferiore della macchina nel modo indicato a seguito:
– l'apertura del distanziatore sul lato dell'innesto pneumatico è rivolta verso la direzione di
trasporto del circuito stampato (vedi il punto 4 nella Fig. 4.5 - 2
, pagina 162).
– L'apertura del distanziatore sul lato dell'alimentazione della corrente è rivolta verso la
direzione opposta della direzione di trasporto del circuito stampato (vedi il punto 3 nella Fig.
4.5 - 2
, pagina 162).
Æ Fissare entrambi i distanziatori con rispettivamente quattro viti ad esagono cavo M12x80 (vedi
il Punto 4 nella Fig. 4.5 - 3
). Per compiere questa operazione usare l'attacco del cacciavite con
chiave di 10 mm.
Impostazione delle altezze di trasporto del circuito stampato di 930 mm e 950 mm 4
Il distanziatore è necessario anche per le altezze di trasporto del circuito stampato di 930 mm e
950 mm.
Æ Posizionare il distanziatore in modo che il lato di 122,5 mm sia rivolto verticalmente ed il foro
per il piede della macchina "HS50" sia rivolto verso il basso.
4

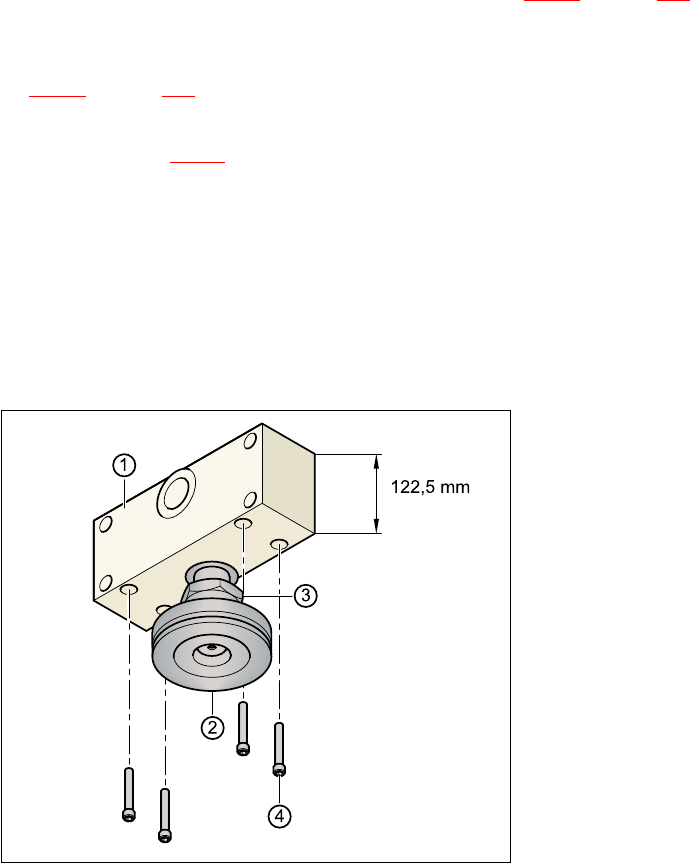

Fig. 4.5 - 4 Direzione del distanziatore per le altezze di trasporto di 930 e 950 mm
4
(1) Altezza del distanziatore di 122,5 mm
(2) Piede della macchina "HS50"
(3) Controdado M24
(4) Vite ad esagono cavo M12x80, 4 pezzi
