Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio Versione software SR.504.xx Edizione 07/2003 IT 4.5 Installazione del dispositivo automatico 173 4.5.8 Insta llazione de ll'unità del computer 4…
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.5 Installazione del dispositivo automatico Versione software SR.504.xx Edizione 07/2003 IT
172
4.5.7.4 Collegamento elettrico dei cavi
4
*) Visto nella direzione di trasporto del circuito scheda
4.5.7.5 Montaggio del cavo di messa a terra per le porte
Æ Fissare i due cavi di messa a terra per le porte (Pos. 5 nella Fig. 4.5 - 7) nel modo seguente al
telaio della macchina:
4
Fig. 4.5 - 8 Montaggio del cavo di messa a terra
Lato sinistro del set d'installazione
*)
con
Spina/cavo Alla spina/cavo
Tasto d'avvio/d'arresto /
Interruttore del coperchio del rivestimento CS
X61/03004703 X61/03002537
Interruttore delle cappe di protezione, posto 4
X51/03004700 X51/03002539
Lato destro del set d'installazione
*)
con
Spina/cavo Alla spina/cavo
Tasto di ARRESTO D'EMERGENZA
Tasto d'avvio/d'arresto
X64/03004704 X64/03002538
Interruttore delle cappe di protezione, posto 1
X54/03004700 X54/03002540
Dado esagonale M5
Rosetta elastica M5, DIN 7980
Disco M5, DIN 125
Capocorda, anulare
Disco di contatto
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.5 Installazione del dispositivo automatico
173
4.5.8 Installazione dell'unità del computer
4.5.8.1 Collegamento elettrico dell'unità del computer
4

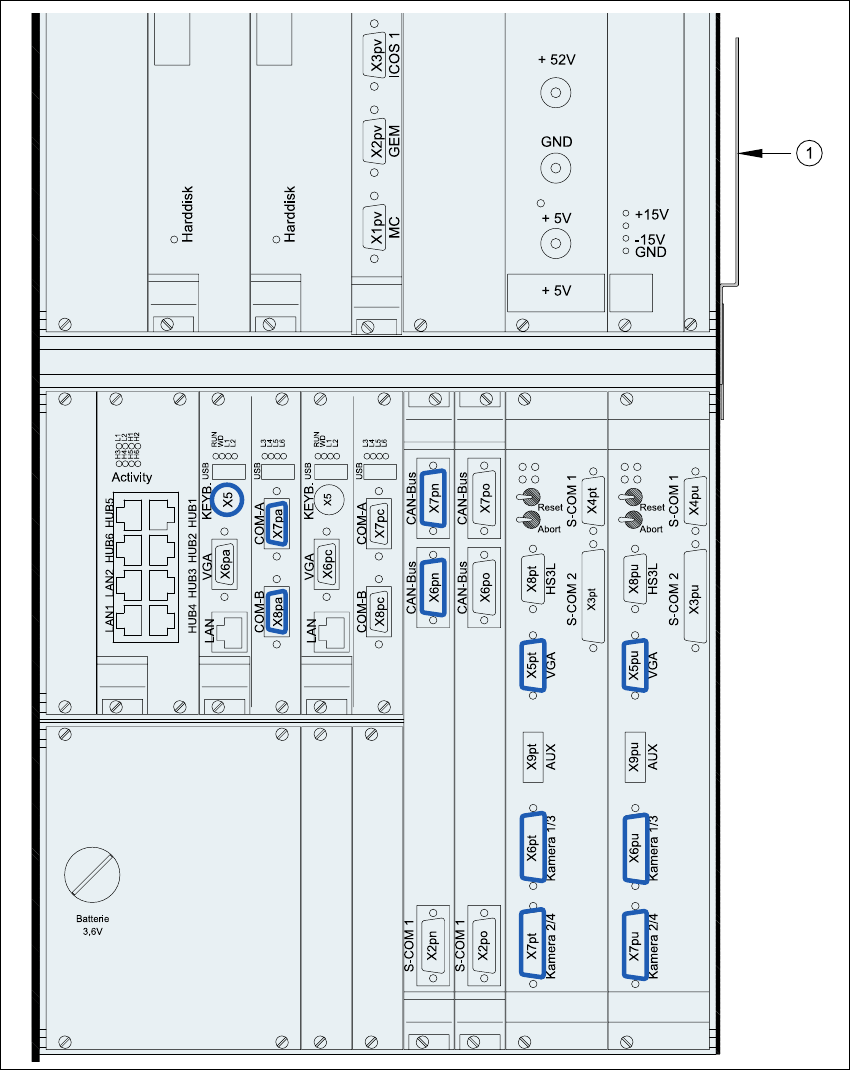

Fig. 4.5 - 9 Unità del computer, lato anteriore - collegamento della spina
(1) Lamiera di guida del cavo
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.5 Installazione del dispositivo automatico Versione software SR.504.xx Edizione 07/2003 IT
174
4
Fig. 4.5 - 10 Unità del computer - collegamento della spina
(1) Lamiera di guida del cavo
