4.5.13.1 Posizionare l'elevatore a forca
4
Fig. 4.5 - 15 Superfici d'appoggio - forca parallela alla direzione di trasporto del circuito scheda
(1) Superfici d'appoggio per la forca dell'elevatore a forca
Æ Posizionare l'elevatore a forca trasversalmente rispetto alla direzione di trasporto del circuito
scheda ed aprire la forca così che la superficie d'appoggio del dispositivo automatico poggi
uniformemente sulla forca (vedi Fig. 4.5 - 15
).
ATTENZIONE
Prima di sollevare il dispositivo automatico, rispettare assolutamente i seguenti punti per evitare
danni irreversibili alla macchina:
– La distanza della forca deve essere tra 800 e 900 mm. Per le superfici d'appoggio dell'eleva-
tore a forca consultare la Fig. 4.3 - 3
. La distanza esterna delle superfici d'appoggio è di 1120
mm. È espressamente vietato allargare la distanza della forca in modo tale da sollevare il di-
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.5 Installazione del dispositivo automatico Versione software SR.504.xx Edizione 07/2003 IT
186
spositivo automatico nelle parti laterali del telaio della macchina. Ne conseguirebbe la defor-
mazione del telaio della macchina.
Æ Accertarsi di applicare uniformemente il peso sulla forca quando si solleva il dispositivo auto-
matico. Una base solida tra la forca ed il dispositivo automatico impedisce il rovesciamento del
dispositivo automatico quando lo si solleva. In questo modo si può evitare di applicare peso
solo su un lato dei piedi della macchina, che causerebbe la deformazione del fissaggio dei
piedi della macchina. È consigliabile che un'altra persona osservi il sollevamento del disposi-
tivo automatico e garantisca che quest'ultimo non si rovesci sul lato quando lo si solleva con
l'elevatore a forca.
4.5.13.2 Cosa rispettare assolutamente durante il trasporto
ATTENZIONE
Durante il trasporto, accertarsi assolutamente che tutti i piedi della macchina ondeggino libera-
mente sul pavimento perché se i piedi della macchina strisciano sul pavimento durante il tra-
sporto e si scontrano contro un ostacolo, si potrebbe danneggiare il fissaggio dei piedi della
macchina nel telaio del dispositivo automatico.
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.5 Installazione del dispositivo automatico
187
4.5.13.3 Allineare alla linea il dispositivo automatico
Æ Posizionare il dispositivo automatico con l'elevatore a forca sul posto libero nella linea.
ATTENZIONE 4
Abbassare lentamente il dispositivo automatico. Un'altra persona controllerà nel frattempo
che i piedi della macchina poggino tutti contemporaneamente sul pavimento. Se i piedi della
macchina poggiano velocemente solo su un lato, la conseguenza saranno deformazioni del
fissaggio dei piedi della macchina.
4
4.5.13.4 Raddrizzare il dispositivo automatico con il sistema di trasporto a cuscini
d'aria
Æ Mettere i quattro cuscini d'aria del sistema di trasporto a cuscini d'aria sotto il telaio della mac-
china.
Æ Sollevare il dispositivo automatico ed allinearlo rispetto alla linea.
Æ Controllare la distanza rispetto al sistema di trasporto dei circuiti stampati del dispositivo auto-
matico vicino, dev'essere tra 1 e 3 mm.
Æ Abbassare il dispositivo automatico.
4

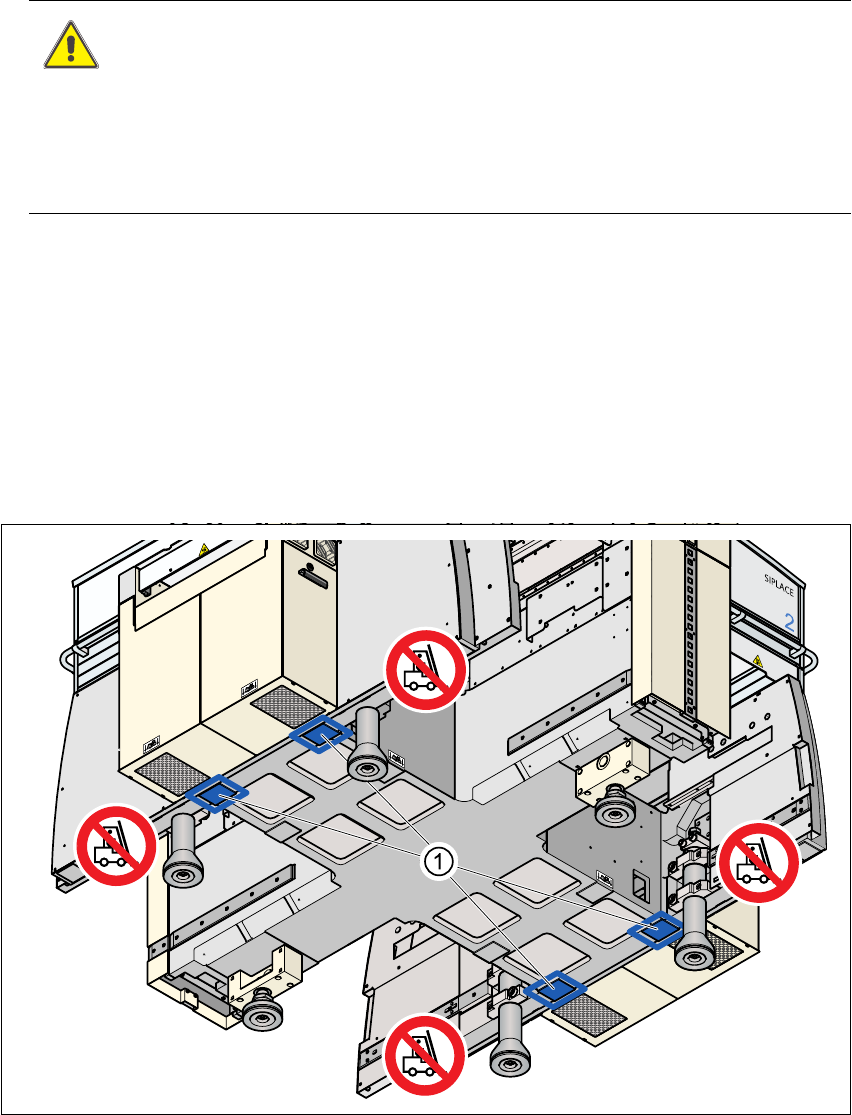

Fig. 4.5 - 16 Posizioni d'appoggio del sistema di trasporto a cuscini d'aria
(1) Superfici d'appoggio del sistema di trasporto a cuscini d'aria
