4 Installazione e messa in esercizio Manuale per l' uso SIPLACE HF 4.5 Installazione del dispositivo automatico Versione sof tware SR.504.xx Edizione 07/2003 IT 190 Æ Cont rollare l 'altezz a di t rasporto r ic…
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.5 Installazione del dispositivo automatico
189
ISTRUZIONE
Se il dispositivo automatico viene impostato ad un'altezza di trasporto dei circuiti stampati di 830
mm ed è montato alla posizione più anteriore il dispositivo di rientro del carrello CO (vedi Fig. 4.5
- 20), la vite esagonale M24 x 80 (Pos. 1 nella Fig. 4.5 - 20) è coperta dall'allacciamento pneuma-
tico del cilindro (Pos. 3 nella Fig. 4.5 - 20
) del dispositivo di rientro del carrello CO.
Æ Smontarlo quindi per la regolazione dell'allacciamento pneumatico (Pos. 4 nella Fig. 4.5 - 20).
4
Fig. 4.5 - 18 Regolazione dell'altezza dei piedi della macchina
(1) Vite esagonale M24x80 per la regolazione dell'altezza
(2) Piede della macchina
(3) Morsetto
(4) Vite ad esagono cavo M24x90
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.5 Installazione del dispositivo automatico Versione software SR.504.xx Edizione 07/2003 IT
190
Æ Controllare l'altezza di trasporto richiesta dei circuiti scheda.
Æ Una volta regolato il dispositivo automatico, stringere con la chiave esagona di misura 19 le
viti ad esagono cavo M24x90 (Pos. 4) per stringere i pezzi di fissaggio in tutti i piedi della mac-
china (Pos. 3).
Æ Fare fuoriuscire il piede della macchina "HS50" finché è ben stabile sul pavimento.
Æ Accertarsi di non far fuoriuscire troppo il piede della macchina "HS50" in modo da destabiliz-
zare il dispositivo automatico.
4
4
4
4
4
4
4

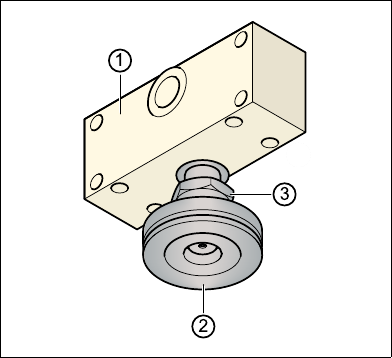

Fig. 4.5 - 19 Regolare e fissare il piede della macchina "HS50"
(1) Distanziatore
(2) Piede della macchina "HS50"
(3) Controdado M24
4
Æ Controllare ancora una volta che il dispositivo automatico sia regolato esattamente con la li-
vella a bolla d'aria.
Æ Fissare il collegamento pneumatico al cilindro del dispositivo di rientro se lo avevate preceden-
temente smontato per la regolazione dell'altezza di trasporto CS di 830 mm.
Æ Stringere il controdado M24 (Pos. 4) con la chiave della forca SW65.
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.5 Installazione del dispositivo automatico
191
4.5.14.1 Smontaggio dell'allacciamento pneumatico del dispositivo di rientro del
carrello CO
4

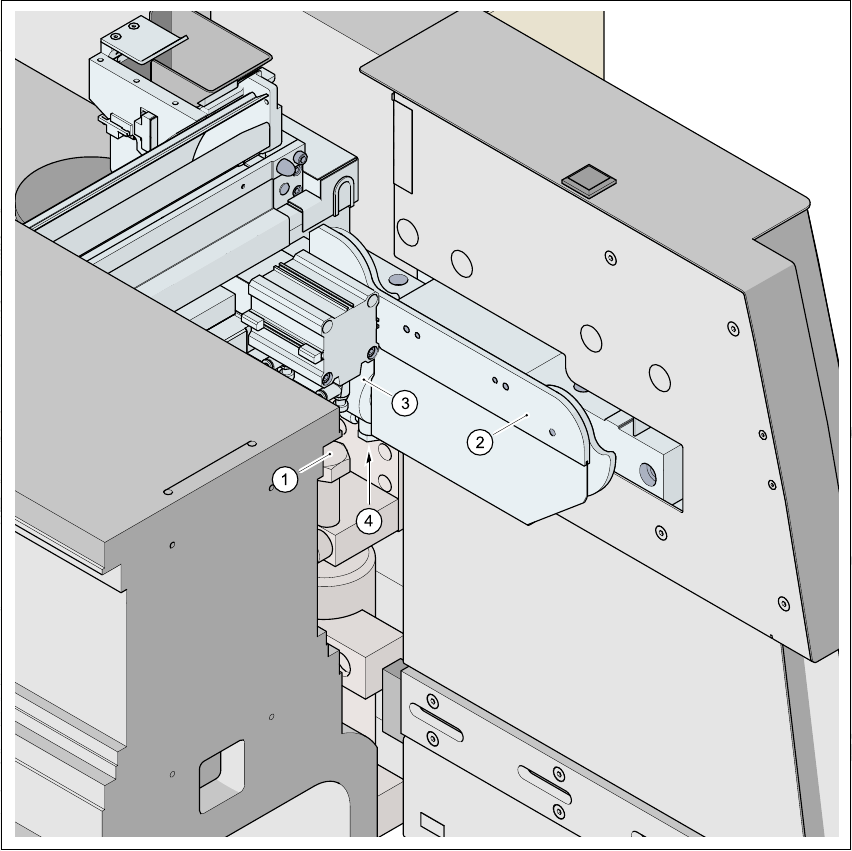

Fig. 4.5 - 20 Allacciamento pneumatico nel cilindro del dispositivo di rientro del carrello CO
4
(1) Vite esagonale M24 x 80
(2) Dispositivo di rientro del carrello CO
(3) Cilindro
(4) Allacciamento pneumatico, dado esagonale M10
Æ Con la chiave della forca SW17 estrarre l'allacciamento pneumatico dal dispositivo di rientro.
