Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio Versione software SR.504.xx Edizione 07/2003 IT 4.5 Installazione del dispositivo automatico 191 4.5.14.1 Smontaggi o dell'allacci amento pneuma…
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.5 Installazione del dispositivo automatico Versione software SR.504.xx Edizione 07/2003 IT
190
Æ Controllare l'altezza di trasporto richiesta dei circuiti scheda.
Æ Una volta regolato il dispositivo automatico, stringere con la chiave esagona di misura 19 le
viti ad esagono cavo M24x90 (Pos. 4) per stringere i pezzi di fissaggio in tutti i piedi della mac-
china (Pos. 3).
Æ Fare fuoriuscire il piede della macchina "HS50" finché è ben stabile sul pavimento.
Æ Accertarsi di non far fuoriuscire troppo il piede della macchina "HS50" in modo da destabiliz-
zare il dispositivo automatico.
4
4
4
4
4
4
4
Fig. 4.5 - 19 Regolare e fissare il piede della macchina "HS50"
(1) Distanziatore
(2) Piede della macchina "HS50"
(3) Controdado M24
4
Æ Controllare ancora una volta che il dispositivo automatico sia regolato esattamente con la li-
vella a bolla d'aria.
Æ Fissare il collegamento pneumatico al cilindro del dispositivo di rientro se lo avevate preceden-
temente smontato per la regolazione dell'altezza di trasporto CS di 830 mm.
Æ Stringere il controdado M24 (Pos. 4) con la chiave della forca SW65.
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.5 Installazione del dispositivo automatico
191
4.5.14.1 Smontaggio dell'allacciamento pneumatico del dispositivo di rientro del
carrello CO
4
Fig. 4.5 - 20 Allacciamento pneumatico nel cilindro del dispositivo di rientro del carrello CO
4
(1) Vite esagonale M24 x 80
(2) Dispositivo di rientro del carrello CO
(3) Cilindro
(4) Allacciamento pneumatico, dado esagonale M10
Æ Con la chiave della forca SW17 estrarre l'allacciamento pneumatico dal dispositivo di rientro.
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.6 Adattamento del carrello CO all'altezza di trasporto CS Versione software SR.504.xx Edizione 07/2003 IT
192
4.6 Adattamento del carrello CO all'altezza di trasporto
CS
È possibile impostare il carrello CO alle seguenti altezze del circuito stampato con pochi interventi:
830 mm ± 15 mm Altezza standard
900 mm ± 15 mm Altezza SMEMA
930 mm ± 15 mm Altezza SMEMA
950 mm ± 15 mm Altezza SMEMA 4
4

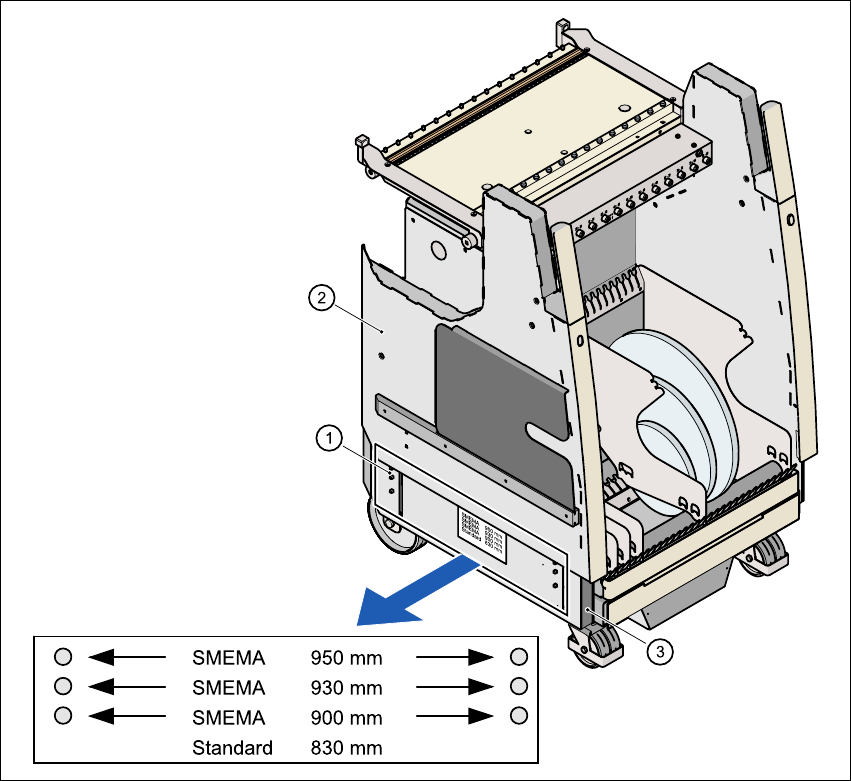

Fig. 4.6 - 1 Carrello CO con altezza di trasporto CS di 950 mm
4
(1) Spine per il contrassegno dell'altezza
(2) Parte superiore del carrello CO
(3) Autotelaio del carrello CO
