4.6.3 Modifica dell'altezza del carrello CO
AVVERTENZA
Sollevare tutti i caricatori dal piano del tavolo CO.
Æ Attaccare il gancio del dispositivo di sollevamento nella vite ad anello (Pos. 1).
Æ Allentare le 4 viti della flangia (Pos. 2)
4
Fig. 4.6 - 2 Posizioni della vite ad anello e delle viti della flangia
(1) Foro M12 per la vite ad anello
(2) Viti della flangia M6 x 12, 4 pezzi
4.6.3.1 Aumento dell'altezza del carrello CO
Æ Sollevare la parte superiore del carrello CO finché le spine vengono espulse all'altezza desi-
derata.
Æ Lasciare andare leggermente la fune traente del dispositivo di sollevamento finché la parte su-
periore è sulla spina.
Æ Stringere bene le 4 viti della flangia.
Æ Avvitare la vite ad anello nella superficie del tavolo CO.
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.6 Adattamento del carrello CO all'altezza di trasporto CS
195
4.6.3.2 Ridurre l'altezza del carrello CO
Per questa operazione sono necessarie altre due persone che spingono dentro le spine sporgenti
del contrassegno dell'altezza, in modo da poter abbassare la parte superiore.
ATTENZIONE
Non rispingere le spine di contrassegno con le dita nelle aperture. Usare un oggetto piatto, p.e.
una lama del cacciavite o un righello, vi potete ferire ai polpastrelli compiendo questa opera-
zione.
Æ Abbassare la parte superiore fino all'altezza desiderata.
Æ Controllare che la parte superiore del carrello CO sia poggiata sulle spine di contrassegno.
Æ Stringere bene le quattro viti della flangia.
Æ Svitare la vite ad anello dalla superficie del tavolo del carrello CO.
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.7 Smontare/montare il dispositivo di rientro del carrello CO Versione software SR.504.xx Edizione 07/2003 IT
196
4.7 Smontare/montare il dispositivo di rientro del car-
rello CO
4

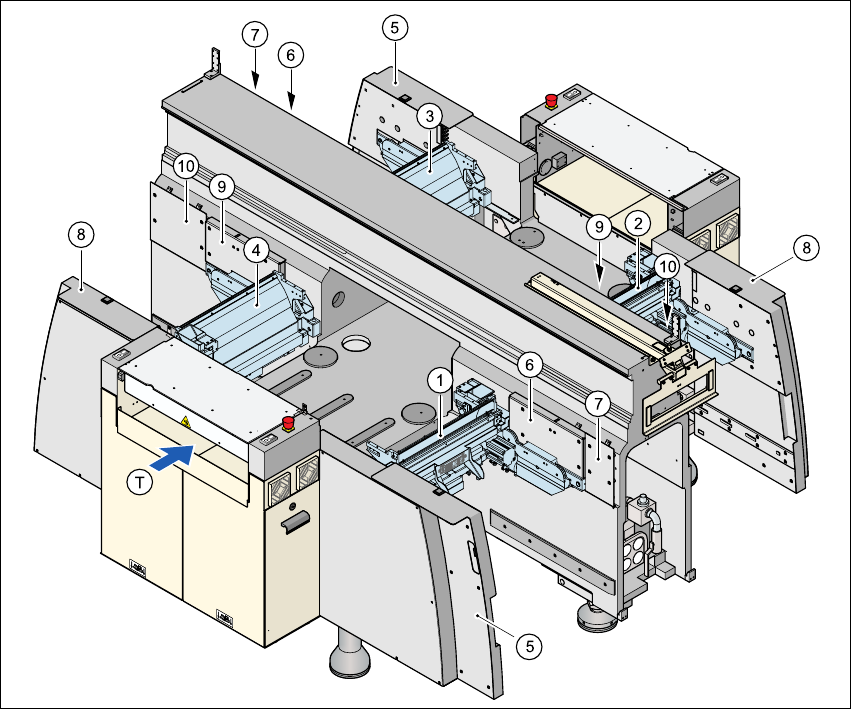

Fig. 4.7 - 1 Posizioni del dispositivo di rientro del carrello CO e protezione ad innesto
(1) Dispositivo di rientro del carrello CO nel posto 1
(2) Dispositivo di rientro del carrello CO nel posto 2
(3) Dispositivo di rientro del carrello CO nel posto 3
(4) Dispositivo di rientro del carrello CO nel posto 4
(5) Protezione ad innesto sinistra nei posti 1 e 3
(6) Protezione ad innesto sinistra nei posti 1 e 3
(7) Rivestimento breve, protezione ad innesto centro nei posti 1 e 3
(8) Protezione ad innesto destra nei posti 2 e 4
(9) protezione ad innesto del centro destra nei posti 2 e 4
(10) Rivestimento lungo, protezione ad innesto centrale nei posti 2 e 4
(T) Direzione di trasporto circuito stampato
