4 Installazione e messa in esercizio Manuale per l' uso SIPLACE HF 4.7 Smontare/montare il dispositivo di rientro del carrello CO Versione software SR.504.xx Edizione 07/2003 IT 198 4.7.3.1 Allent are i collegamenti…
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.7 Smontare/montare il dispositivo di rientro del carrello CO
197
Con il dispositivo di rientro del carrello CO è possibile agganciare o sganciare velocemente e pre-
cisamente al dispositivo automatico il carrello CO.
Il dispositivo automatico di montaggio è munito nella versione base di due rientri del carrello CO.
In via opzionale si possono installare anche matrix-tray-changer nei posti 2 e 4. Per compiere que-
sta operazione è necessario sostituire i dispositivi di rientro.
Il montaggio e lo smontaggio del matrix-tray-changer è descritto nel manuale d'uso del matrix-
tray-changer. Il montaggio e lo smontaggio del rientro del carrello CO è descritto nelle seguenti
sezioni.
4.7.1 Avvertenze sui pericoli
PERICOLO
Solo a tecnici dell'azienda Siemens o a personale certificato è consentito montare o smontare il
dispositivo di rientro del carrello CO.
Æ Rispettare le norme vigenti di prevenzione degli infortuni.
Æ Rispettare le indicazioni relative ai pericoli del capitolo 2 da pagina 25.
Æ Spegnere il dispositivo automatico e staccarlo dall'alimentazione di rete.
Æ Staccare il dispositivo automatico dall'alimentazione dell'aria compressa.
Æ Bloccare il dispositivo automatico assicurandosi che non si riaccenda come viene descritto
nella sezione 2.10 a partire da pagina 78.
4.7.2 Attrezzi e dispositivi ausiliari
– Cacciavite ad esagono cavo, set
– Cacciavite per viti esagonali cave, set
4.7.3 Smontaggio della protezione ad innesto
Prima di poter smontare il dispositivo di rientro del carrello CO, dovrete smontare la protezione ad
innesto (vedi la Pos. 5, 6, 7 o 8 nella Fig. 4.7 - 1
).
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE HF
4.7 Smontare/montare il dispositivo di rientro del carrello CO Versione software SR.504.xx Edizione 07/2003 IT
198
4.7.3.1 Allentare i collegamenti elettrici a spina
Æ Estrarre le spine.
4
4

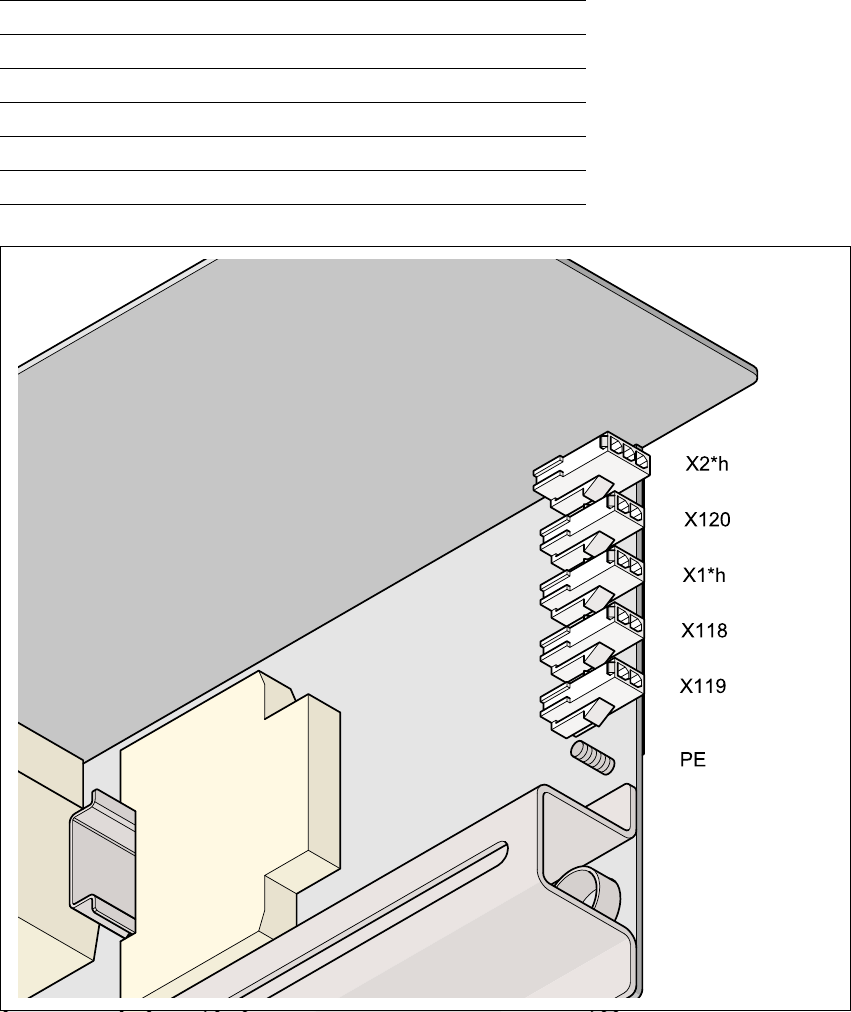

Fig. 4.7 - 2 Collegamenti a spina nella protezione ad innesto
4
Æ Allentare il collegamento del cavo di messa a terra
Spina Cavo
X2*h 03006857-W2
X120 03005794
X1*h 03006857-W3
X118 03003973
X119 03003974
Manuale per l'uso SIPLACE HF 4 Installazione e messa in esercizio
Versione software SR.504.xx Edizione 07/2003 IT 4.7 Smontare/montare il dispositivo di rientro del carrello CO
199
4.7.3.2 Smontaggio della protezione ad innesto
4

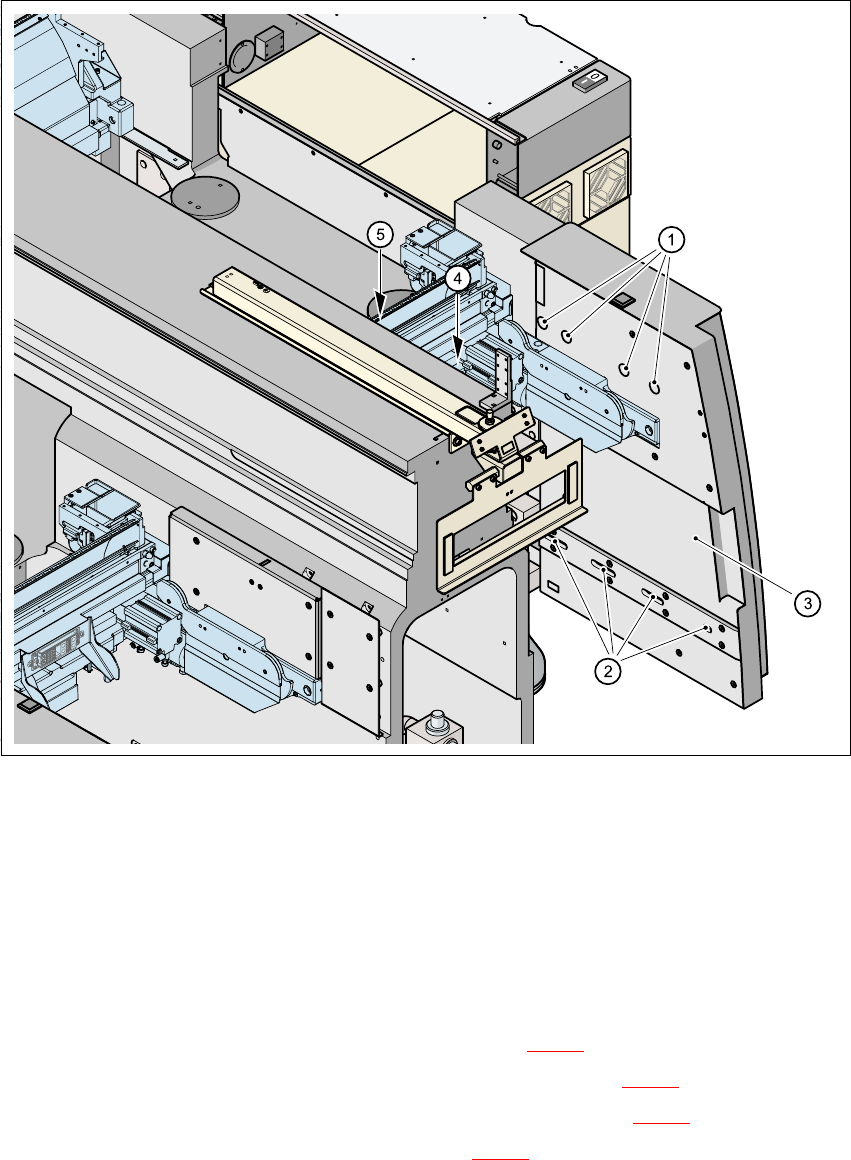

Fig. 4.7 - 3 Smontaggio della protezione ad innesto
4
(1) Coperchio di plastica delle viti ad esagono cavo, 4 pezzi
(2) Viti ad esagono cavo, 4 pezzi
(3) Protezione ad innesto
(4) Cappa di rivestimento
(5) Protezione ad innesto centrale
Æ Sollevare i quattro coperchi di plastica (Pos. 1 nella Fig. 4.7 - 3).
Æ Svitare le quattro viti cilindriche nella fila inferiore (Pos. 2 nella Fig. 4.7 - 3).
Æ Svitare le quattro viti cilindriche nella fila superiore (Pos. 1 nella Fig. 4.7 - 3).
Æ Estrarre la protezione ad innesto (Pos. 3 nella fig. 4.7 - 3).
