5 Operatore, allestitore, tecnico di servizio Manuale per l'uso SIPLACE HF

5.4 Eseguire un processo di controllo Versione software SR.504.xx Edizione 07/2003 IT

214

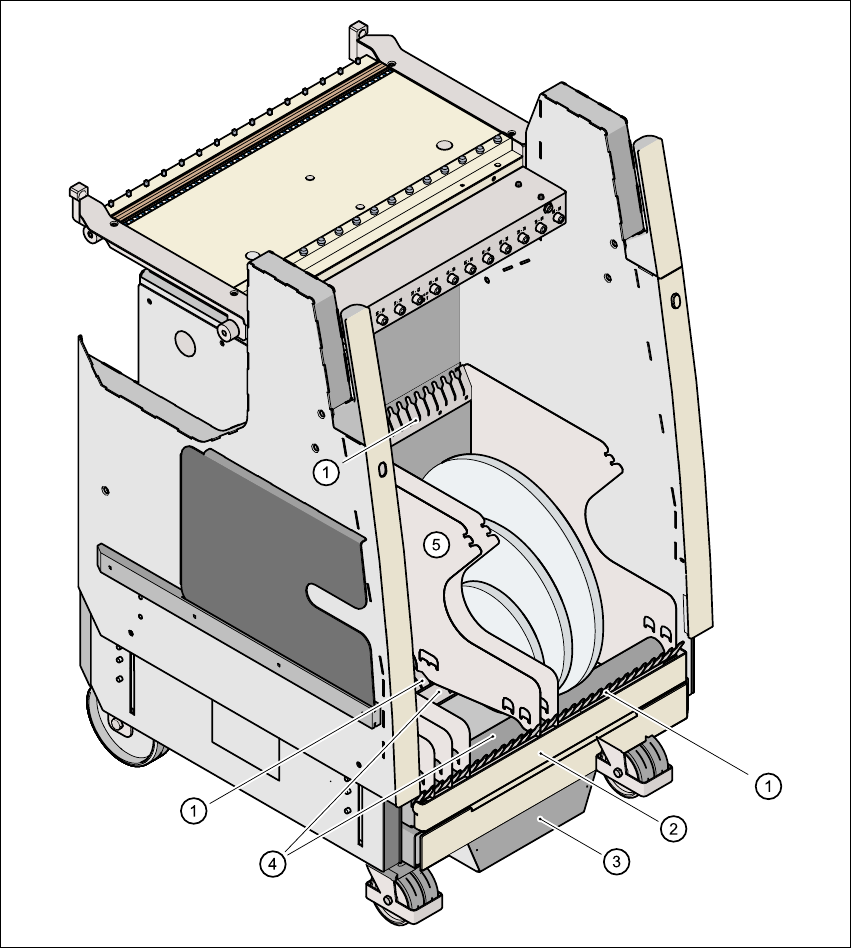

Fig. 5.4 - 2 Lamiere di divisione del contenitore nastro

(1) Listello guida per le lamiere divisorie

(2) Contenitore per cinghia

(3) Contenitore scarti cinghia

(4) Barra per le lamiere divisorie

(5) Lamiera divisoria

Manuale per l'uso SIPLACE HF 5 Operatore, allestitore, tecnico di servizio

Versione software SR.504.xx Edizione 07/2003 IT 5.4 Eseguire un processo di controllo

215

5.4.5 Uso degli assi ad innesto per rotoli grandi della cinghia

Æ Inserire assi ad innesto nelle lamiere divisorie per rotoli grandi della cinghia.

ISTRUZIONE

Con le bobine della cinghia di diametro da 5’’, raccomandiamo l’utilizzo di assi ad innesto per

garantire la sicurezza di funzionamento dei caricatori.

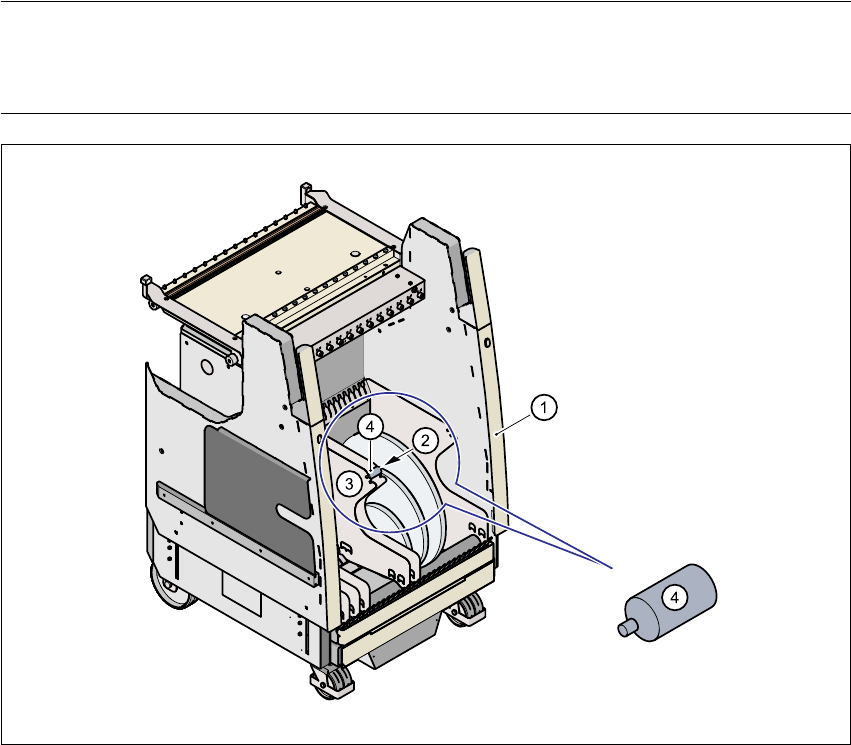

Fig. 5.4 - 3 Inserimento degli assi ad innesto per bobine grandi

(1)Carrello CO

(2)Posizione degli assi ad innesto

(3) Lamiera divisoria

(4)Asse ad innesto (ingrandito)

5 Operatore, allestitore, tecnico di servizio Manuale per l'uso SIPLACE HF

5.5 Preallestimento della stazione di montaggio Versione software SR.504.xx Edizione 07/2003 IT

216

5.5 Preallestimento della stazione di montaggio

Per preallestire la stazione di montaggio eseguire quanto descritto qui a seguito.

Æ Togliere i nastri dai caricatori e, servendosi di un aspirapolvere, aspirare bene la superficie dei

moduli e l’area della guida del nastro.

Æ Svuotare i contenitori degli scarti della cinghia (vedi Pos. 3 nella Fig. 5.4 - 2).

Æ Pulire le superfici di appoggio dei caricatori con un panno imbevuto d’alcol.

Æ Passare infine le superfici d’appoggio con un po’ di anticorrosivo WD40 servendosi di un

panno che non lasci peli.

Æ Aspirare i carrelli dei componenti con un aspirapolvere o servirsi di un pennello

a setole corte per togliere componenti sciolti.

ATTENZIONE

Per evitare di ferirsi con schegge metalliche minuscole, c'è la possibilità di ferirsi con finis-

sime schegge metalliche. 5

NOTA

La barra del ripartitore dell’aria compressa dei tavoli dei componenti serve per la connes-

sione dei caricatori bulk-case. Questa barra corre parallelamente al trasporto dei circuiti

stampati e presenta ugelli aperti verso l’alto. Fare in modo che gli ugelli non si sporchino o

non vengano in contatto olio o grasso poiché essi possono causare anomalie dei caricatori

o rendere inutilizzabili componenti del caricatore. 5

Æ Controllare che la superficie delle guide magnetiche non presenti irregolarità o danneggia-

menti e passarvi una pietra oliare.

Æ Pulire infine le guide magnetiche con un panno imbevuto d’alcol.

Æ Passare un po’ di anticorrosivo WD40 nelle guide magnetiche non un po’ con un panno che

non lasci peli.

Æ Pulire le superfici di appoggio dei tavoli dei componenti con un panno imbevuto d’alcol e pas-

sarvi un po’ di anticorrosivo WD40 con un panno che non lasci peli.

Æ Aspirare il contenitore del nastro.

Æ Controllare il posto dei caricatori.
