Manuale per l'uso SIPLACE HF 5 Operat ore, allestitore, tecnico di servizio Versione software SR.504.xx Edizione 07/2003 IT 5.6 Cambiare allestimento 217 Æ I connetto ri dei c aricat ori sono i nnestati tutti nell’a…
5 Operatore, allestitore, tecnico di servizio Manuale per l'uso SIPLACE HF
5.5 Preallestimento della stazione di montaggio Versione software SR.504.xx Edizione 07/2003 IT
216
5.5 Preallestimento della stazione di montaggio
Per preallestire la stazione di montaggio eseguire quanto descritto qui a seguito.
Æ Togliere i nastri dai caricatori e, servendosi di un aspirapolvere, aspirare bene la superficie dei
moduli e l’area della guida del nastro.
Æ Svuotare i contenitori degli scarti della cinghia (vedi Pos. 3 nella Fig. 5.4 - 2).
Æ Pulire le superfici di appoggio dei caricatori con un panno imbevuto d’alcol.
Æ Passare infine le superfici d’appoggio con un po’ di anticorrosivo WD40 servendosi di un
panno che non lasci peli.
Æ Aspirare i carrelli dei componenti con un aspirapolvere o servirsi di un pennello
a setole corte per togliere componenti sciolti.
ATTENZIONE
Per evitare di ferirsi con schegge metalliche minuscole, c'è la possibilità di ferirsi con finis-
sime schegge metalliche. 5
NOTA
La barra del ripartitore dell’aria compressa dei tavoli dei componenti serve per la connes-
sione dei caricatori bulk-case. Questa barra corre parallelamente al trasporto dei circuiti
stampati e presenta ugelli aperti verso l’alto. Fare in modo che gli ugelli non si sporchino o
non vengano in contatto olio o grasso poiché essi possono causare anomalie dei caricatori
o rendere inutilizzabili componenti del caricatore. 5
Æ Controllare che la superficie delle guide magnetiche non presenti irregolarità o danneggia-
menti e passarvi una pietra oliare.
Æ Pulire infine le guide magnetiche con un panno imbevuto d’alcol.
Æ Passare un po’ di anticorrosivo WD40 nelle guide magnetiche non un po’ con un panno che
non lasci peli.
Æ Pulire le superfici di appoggio dei tavoli dei componenti con un panno imbevuto d’alcol e pas-
sarvi un po’ di anticorrosivo WD40 con un panno che non lasci peli.
Æ Aspirare il contenitore del nastro.
Æ Controllare il posto dei caricatori.
Manuale per l'uso SIPLACE HF 5 Operatore, allestitore, tecnico di servizio
Versione software SR.504.xx Edizione 07/2003 IT 5.6 Cambiare allestimento
217
Æ I connettori dei caricatori sono innestati tutti nell’attacco giusto?
Æ Fare attenzione che la ripartizione nel trasporto a nastro del caricatore sia esatta.
Æ Accorciare di 1 cm. il nastro vuoto sul lato frontale del caricatore.
Æ Controllare che le lamiere di divisione nel contenitore dei nastri siano inserite nel modo giusto
(vedi Pos. 5 nella Fig. 5.4 - 2
).
Æ Fare attenzione al giusto spessore del rullo CO e munire i rulli più grossi di assi ad innesto.
Æ Tagliare i pezzi di nastro corti rimasti.
Il personale addetto all’area di preallestimento, dovrebbe disporre degli stessi utensili di quelli
dell’operatore macchina. Un elenco di detti utensili è riportato nella sezione 5.2
.
NOTA
Se l’attrezzatura è errata, gli operatori della macchina lo devono comunicare per iscritto o a voce
al personale addetto all’area di preallestimento.
5.6 Cambiare allestimento
5.6.1 Stampa della istruzioni di modifica dell'allestimento prima del cambio
dell'allestimento
Prima del cambio dell'allestimento, stampare le istruzioni di modifica dell'allestimento con la
stampante del calcolatore SIPLACE Pro analogamente a come descritto nelle istruzioni d'uso
"SIPLACE Pro".
5.6.2 A cosa fare attenzione quando sostituite i caricatori
Æ
Quando inserite o togliete i caricatori nel tavolo dei componenti, maneggiateli con molta cau-
tela. Non urtare le superfici di appoggio dei caricatori sui bordi del tavolo dei componenti.
Æ Aspirare i tavoli dei componenti e, se necessario, pulire le superfici del tavolo dei componenti
attenendosi a quanto descritto nelle istruzioni di manutenzione.
PERICOLO DI INFORTUNIO
Per evitare di ferirvi con schegge metalliche minuscole, c'è la possibilità di ferirsi con finis-
sime schegge metalliche. 5
Æ Togliere i componenti sciolti con un.pennello a setole corte
5 Operatore, allestitore, tecnico di servizio Manuale per l'uso SIPLACE HF
5.7 Come evitare errori di traccia Versione software SR.504.xx Edizione 07/2003 IT
218
5.7 Come evitare errori di traccia
5.7.1 In generale
Æ Fare attenzione che le aree dei caricatori siano pulite e che nell’area di trasporto o sotto i ca-
ricatori non si trovino componenti sparsi.
Æ Fare in modo che le superfici di appoggio dei caricatori e in particolare modo le guide magne-
tiche dei tavoli CO siano pulite e piane.
Æ Effettuare per tempo il riempimento di componenti.
Æ Tagliare i nastri per tempo Di regola ciò significa preparare il materiale di taglio quando sul rullo
ci sono ancora 1,5 metri di nastro.
Æ Quando inserite o togliete o caricatori nel tavolo dei componenti, maneggiateli con molta cau-
tela, poiché sono di apparecchi di precisione.
Æ Chiudere i coperchi dei caricatori poiché quando sono aperti sono facilmente soggetti a dan-
neggiamenti.
Æ Accertarsi che la posizione di prelievo dei componenti dei caricatori S sia esatta (vedi il se-
guente esempio).

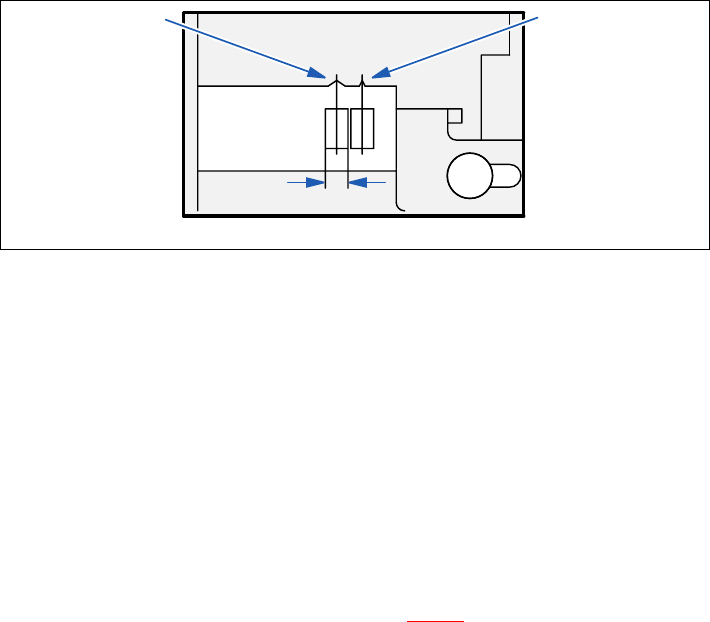

Esempio di caricatori a S di 8 mm 5
5
Fig. 5.7 - 1 Posizione di prelievo per componenti: >3 mm, </=
3 mm
Æ Controllare se i connettori dei caricatori sono collegati alle prese giuste.
5.7.2 ... nel caricatore nastro S da 8 mm
Æ Non aprire mani il coperchio senza aver prima scaricato l’aspirazione della pellicola di rivesti-
mento.
Æ Inserire il materiale del nastro nel caricatore tramite la molla.
5.7.3 ... nel contenitore del nastro
Æ Inserire bene le lamiere di divisione (vedi Fig. 5.4 - 2).
Æ Munire di assi ad innesto i rulli del nastro grandi.
Posizione di prelievo
per elementi
> 3 mm
Posizione di prelievo
per elementi
≤ 3 mm
Larghezza
