Manuale per l'uso SIPLACE HF 5 Operatore, allestitore, tecnico di servizio
Versione software SR.504.xx Edizione 07/2003 IT 5.7 Come evitare errori di traccia
219
5.7.4 Sistema di coordinate e angolo di prelievo CO
5
Fig. 5.7 - 2 Posizione del componente e suo angolo di prelievo
Componente
speciale
Vassoio
barre:
Componente
chip
polarizzato
0402
2220
L'anodo dovrà essere
rivolto verso l'asse X
positivo
Tipo di forma Posizione descritta 0°
Posizione nell'alimentazione
Angolo di preliev
o
/ della pipetta
Cinghia
SOT 23
Vassoio
barre:
Cinghia
Cinghia
SO-IC
DIL-IC
SOT 194
Cinghia
Fori
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
5 Operatore, allestitore, tecnico di servizio Manuale per l'uso SIPLACE HF
5.8 Effettuare il riempimento di componenti Versione software SR.504.xx Edizione 07/2003 IT
220
5.8 Effettuare il riempimento di componenti
Nella guida online troverete le informazioni sullo riempimento dei componenti con e senza codice
a barre.
Æ Per quanto riguarda i caricatori del nastro, provvedere a tagliare sempre per tempo un nuovo
nastro affinché i caricatori non si svuotino.
Æ Tuttavia fare attenzione a non tagliare i nastri troppo presto, poiché se dopo averle tagliate,
avvolgete l’estremità del nastro vecchio sul nuovo rullo può accadere che il rullo del nastro
nuovo si riempia troppo, il nastro slitti e si agganci causando errori di prelievo e tempi di arre-
sto.
Æ Per i rulli della cinghia a partire da 5" usare assolutamente assi ad innesto (vedi la Pos.
5.4 - 3
) ed accertarsi che le lamiere divisorie siano correttamente inserite (vedi Fig. 5.4 - 2).
Manuale per l'uso SIPLACE HF 5 Operatore, allestitore, tecnico di servizio
Versione software SR.504.xx Edizione 07/2003 IT 5.9 Agganciare e sganciare il carrello CO
221
5.9 Agganciare e sganciare il carrello CO
5.9.1 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
AVVERTENZA PERICOLO DI SCHIACCIAMENTO
Per motivi di sicurezza per evitare infortuni, il carrello CO può essere agganciato o sganciato
sempre solo da un'unica persona.
Il programma di sicurezza della sostituzione del carrello CO prevede che l'utente debba premere
due tasti contemporaneamente per agganciare il carrello CO. Un tasto si trova sotto la cappa di
protezione, l'altro sul lato, nella protezione ad innesto (Pos. 1 e 2 nella Fig. 5.9 - 1
). Così si garan-
tisce che l'operatore si trovi sempre al lato del dispositivo automatico durante il processo di ag-
gancio o di sgancio. Dato che il processo deve sempre essere attivato con le due mani, si evita il
rischio di ferite per le mani.
5

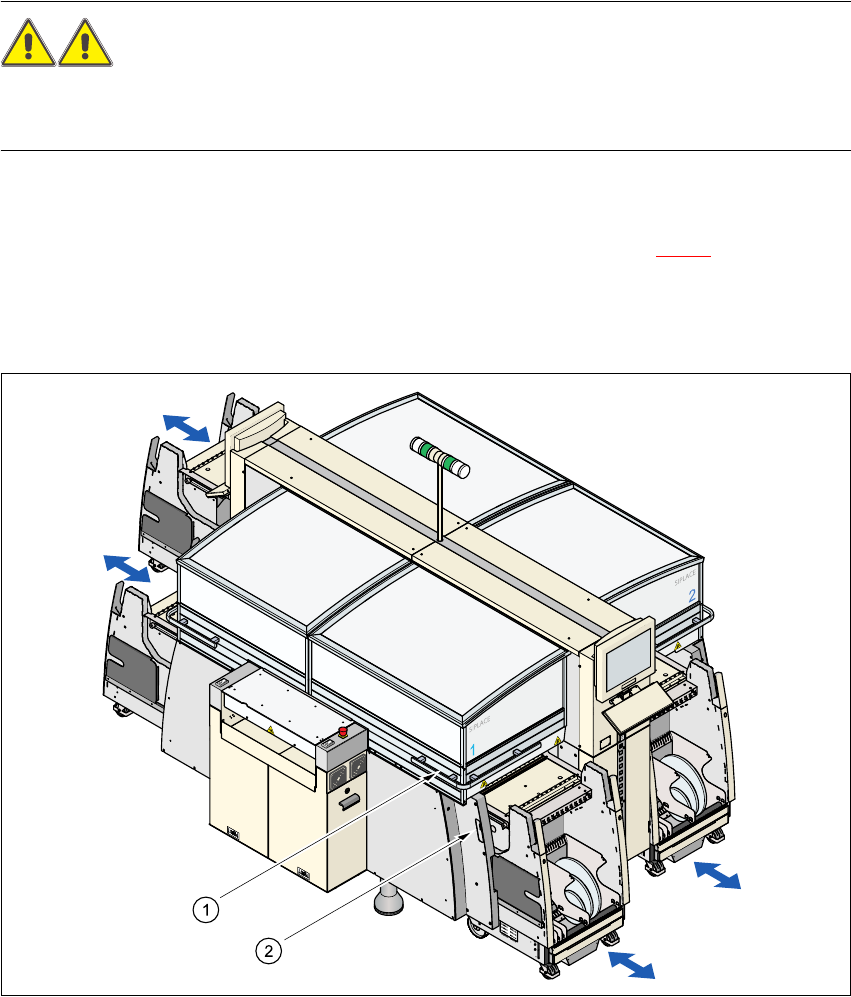

Fig. 5.9 - 1 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
(1) Tasto sul lato superiore della protezione ad innesto sotto la cappa di protezione
(2) Tasto sul lato della protezione ad innesto
