Æ Premere il tasto sul lato superiore della protezione ad innesto (Pos. 1) finché è sganciato il car-

rello CO.

Æ Estrarre le due maniglie di trasporto (Pos. 1) del carrello CO e farle ruotare verso l'interno (vedi

Fig. 5.9 - 3

). Così le maniglie sono bloccate.

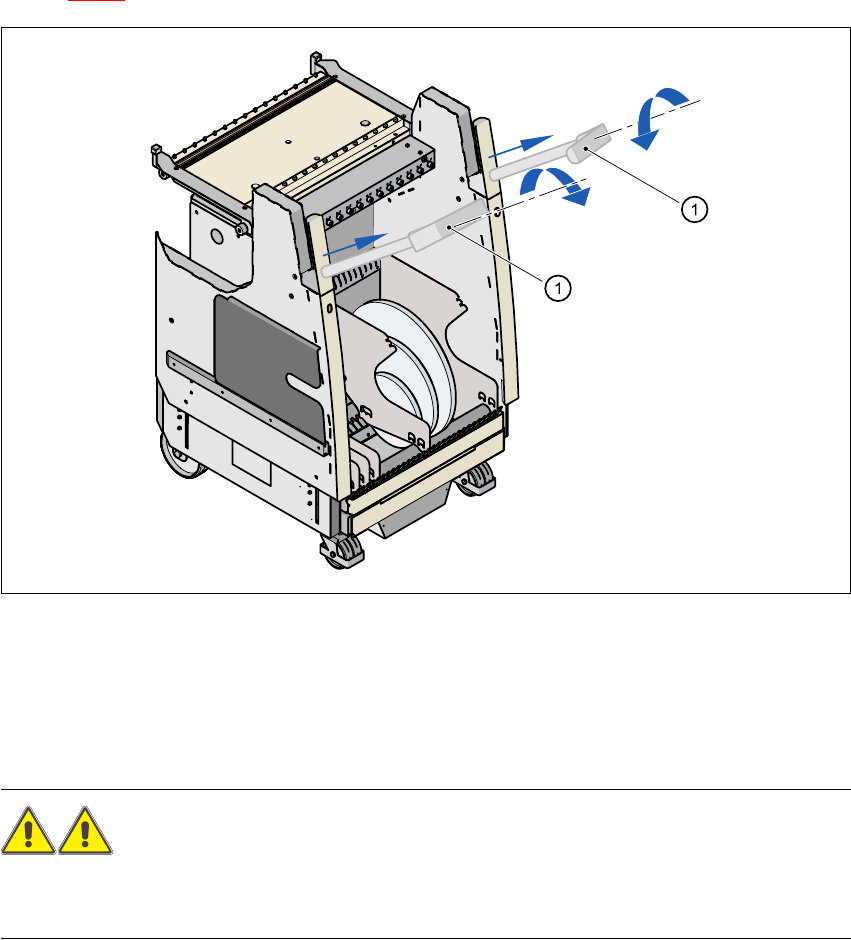

Fig. 5.9 - 3 Carrello CO - estrarre le maniglie per spingere

Æ Togliere afferrando le manopole con entrambe le mani il carrello CO dal dispositivo automatico.

5.9.3 Indicazioni di sicurezza per muovere il carrello CO

AVVERTENZA

Al fine di evitare incidenti, rispettare assolutamente le seguenti regole quando si muove il carrello

CO.

Æ Afferrare sempre il carrello CO con per le maniglie con entrambe le mani quando lo si vuole

spostare.

Æ Fare attenzione che un carrello CO pieno di caricatori può rovesciarsi lateralmente o in avanti

a partire da un'inclinazione di ca. 20°.

Æ Ricordare che la superficie su cui si muove il carrello ha in ogni caso un'inclinazione notevol-

mente più ridotta.

5 Operatore, allestitore, tecnico di servizio Manuale per l'uso SIPLACE HF

5.9 Agganciare e sganciare il carrello CO Versione software SR.504.xx Edizione 07/2003 IT

224

Æ Accertarsi di non scontrarsi con ostacoli. Alla relativa velocità, il carrello potrebbe rovesciarsi

in avanti.

5.9.4 Agganciare il carrello CO

ATTENZIONE

Controllare che la testa di montaggio si trovi fuori dall'area di spostamento del carrello CO.

Æ Premere contemporaneamente i due tasti della protezione ad innesto (Pos. 1 e 2 nella Fig.

5.9 - 2

, pagina 222) finché il carrello è completamente agganciato.

Æ Spostare le maniglie verso l'alto (Pos. 1 nella Fig. 5.9 - 3) e farle scivolare nel carrello CO.

Inizialmente si arresteranno circa 6 cm prima della posizione finale.

Æ Disattivare l'arresto premendo il pulsante (Pos. 2 nella Fig. 5.9.3). Ora le maniglie passeranno

alla posizione finale.

Æ Chiudere la cappa di protezione.

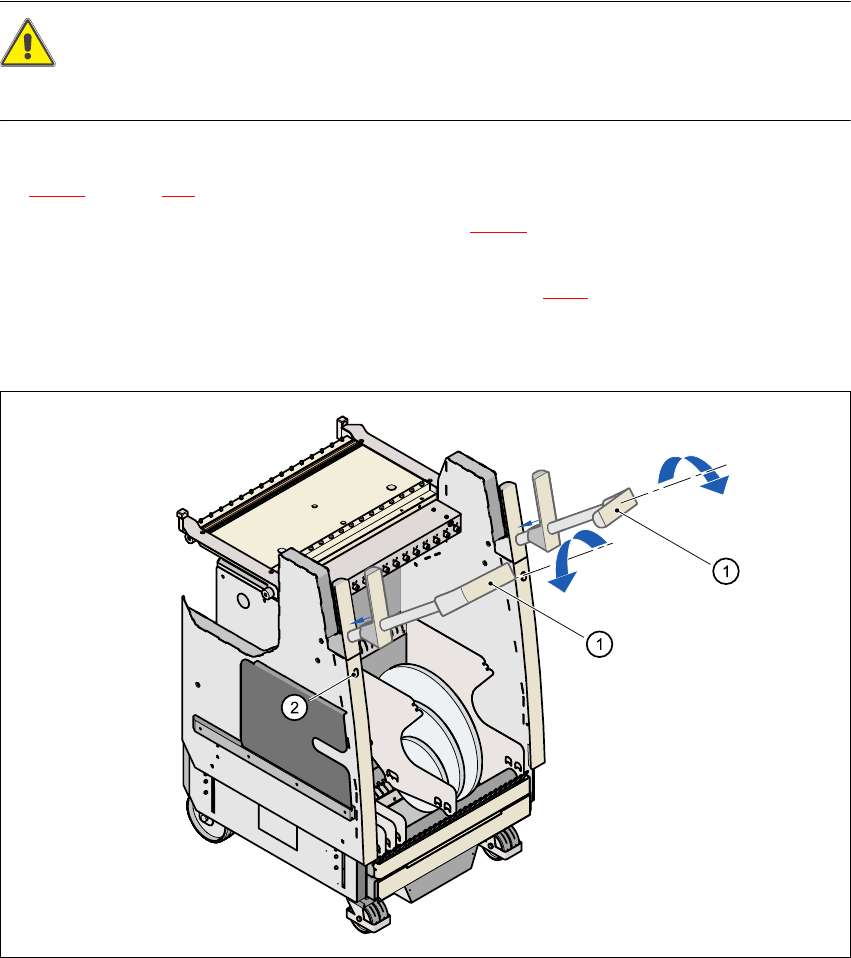

Fig. 5.9 - 4 Carrello CO - spingere dentro le maniglie

(1) Far ruotare le maniglie

(2) Disattivare l'arresto

Manuale per l'uso SIPLACE HF 5 Operatore, allestitore, tecnico di servizio

Versione software SR.504.xx Edizione 07/2003 IT 5.10 Spia di segnalazione delle modalità d'esercizio

225

5.10 Spia di segnalazione delle modalità d'esercizio

Essa segnala gli stati d’esercizio e le funzioni di guasto del dispositivo automatico.

5.10.1 Descrizione del funzionamento

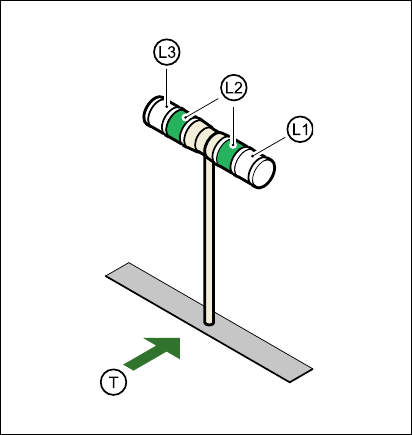

Fig. 5.10 - 1 Spia di segnalazione delle modalità d'esercizio

L1 Spia dei guasti (bianca, a destra)

L2 Spia luminosa del funzionamento (verde, entrambe le spie attivate parallelamente)

L3 Spia dei guasti (bianca, a sinistra)

(T) Direzione di trasporto CS

5.10.2 Modalità d’esercizio generali

– Spia luminosa del funzionamento (verde) sempre accesa

Il dispositivo automatico sta funzionando

– Spia luminosa del funzionamento lampeggiante (verde)

Il dispositivo automatico sta aspettando un circuito stampato nel convogliatore d’entrata o il di-

spositivo automatico aspetta che si liberi il convogliatore d’uscita.

– La spia di guasto destra bianca L1 lampeggia

Sul lato destro del dispositivo automatico, una o più tracce sono vuote. Il dispositivo automa-

tico sta montando componenti tuttora presenti.
