Manuale per l'uso SIPLACE HF 6 Preparazione componenti Versione software SR.504.xx Edizione 07/2003 IT 6.2 Dati tecnici dei caricatori 237 6.2. 7 Caric atore S da 24/32 m m Fig. 6.2 - 7 Caricatore S da 24/32 mm No. …
6 Preparazione componenti Manuale per l'uso SIPLACE HF
6.2 Dati tecnici dei caricatori Versione software SR.504.xx Edizione 07/2003 IT
236
6.2.6 Caricatore S da 12 mm per condensatori a base di polvere metallica,
tipo di forma E
Fig. 6.2 - 6 Caricatore S da 12 mm per condensatori a base di polvere metallica,
tipo di forma E
No. articolo 00141117-xx 6
Larghezza 30,6 mm 6
Tracce per caricatore 1 6
Posti occupati 1 6
Numero massimo di caricatori 4 x 15 6
Riserva componenti con bobine da 7" ca. 4000 pezzi 6
Altezza massima della cinghia 3,6 mm 6
Sollevamento di trasporto (regolabile) 4 mm, 8 mm, 12 mm, 16 mm 6
AVVERTENZA
Si può lavorare ai condensatori a base di polvere
metallica, come per esempio i condensatori al tantalio,
solo con caricatori contrassegnati da questo adesivo.
Adesivo sul caricatore (ingrandito)
Approved for
capacitors based on
metal-powder
Autorizzato all'uso con
condensatori a base di
polvere metallica
Manuale per l'uso SIPLACE HF 6 Preparazione componenti
Versione software SR.504.xx Edizione 07/2003 IT 6.2 Dati tecnici dei caricatori
237
6.2.7 Caricatore S da 24/32 mm

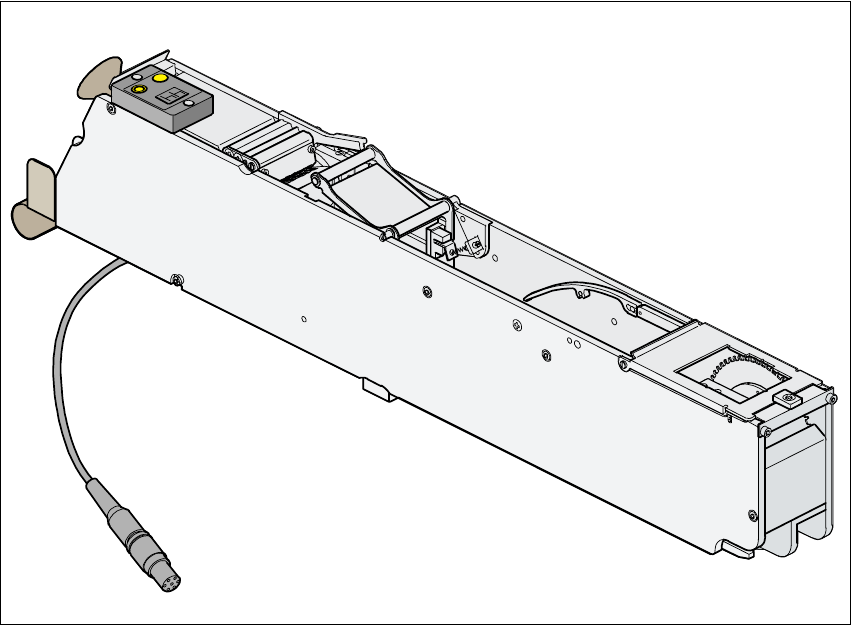

Fig. 6.2 - 7 Caricatore S da 24/32 mm
No. articolo 00141093-xx 6
Larghezza 42,4 mm 6
Tracce per caricatore 1 6
Posti occupati 1,5 6
Numero massimo di caricatori 4 x 10 6
Riserva componenti con bobine da 7" ca. 2000 pezzi 6
Sollevamento di trasporto (regolabile) 4- 40 mm, (in passi di 4 mm) 6
6 Preparazione componenti Manuale per l'uso SIPLACE HF
6.2 Dati tecnici dei caricatori Versione software SR.504.xx Edizione 07/2003 IT
238
6.2.8 Caricatore S da 44 mm
Fig. 6.2 - 8 Caricatore S da 44 mm
No. articolo 00141094-xx 6
Larghezza 54,3 mm 6
Tracce per caricatore 1 6
Posti occupati 2 6
Numero massimo di caricatori 4 x 7 6
Riserva componenti con bobine da 7" ca. 2000 pezzi 6
Sollevamento di trasporto (regolabile) 4 - 52 mm, (in passi di 4 mm) 6
