6 Preparazione componenti Manu ale per l'uso SIPLACE HF 6.2 Dati tecnici dei caricatori Versione software SR.504.xx E dizione 07/2003 IT 240 6.2.10 Caricatore S da 7 2 mm 6 Fig. 6.2 - 10 Caricatore S da 72 mm 6 No. …
Manuale per l'uso SIPLACE HF 6 Preparazione componenti
Versione software SR.504.xx Edizione 07/2003 IT 6.2 Dati tecnici dei caricatori
239

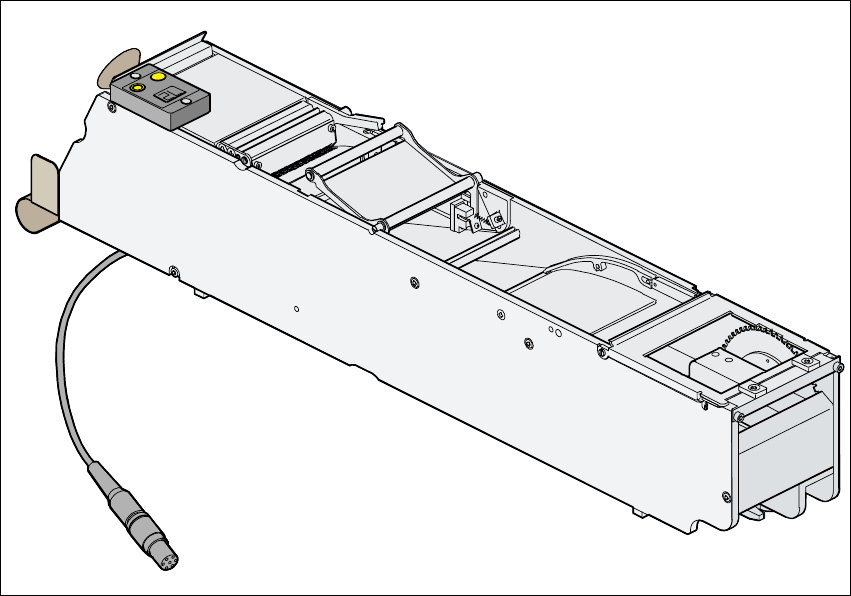

6.2.9 Caricatore S da 56 mm
6
Fig. 6.2 - 9 Caricatore S da 56 mm
6
No. articolo 00141095-xx 6
Larghezza 66,2 mm 6
Tracce per caricatore 1 6
Posti occupati 2,5 6
Numero massimo di caricatori 4 x 6 6
Riserva componenti con bobine da 7" ca. 2000 pezzi 6
Sollevamento di trasporto (regolabile) 4- 68 mm, (in passi di 4 mm) 6
6 Preparazione componenti Manuale per l'uso SIPLACE HF
6.2 Dati tecnici dei caricatori Versione software SR.504.xx Edizione 07/2003 IT
240

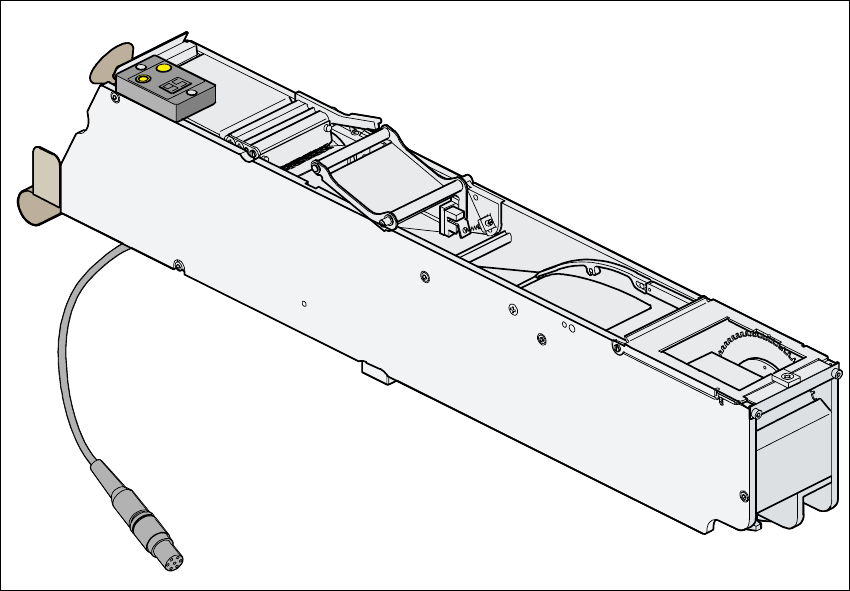

6.2.10 Caricatore S da 72 mm
6
Fig. 6.2 - 10 Caricatore S da 72 mm
6
No. articolo 00141097-xx 6
Larghezza 82,6 mm 6
Tracce per caricatore 1 6
Posti occupati 3 6
Numero massimo di caricatori 4 x 5 6
Riserva componenti con bobine da 7" ca. 2000 pezzi 6
Sollevamento di trasporto (regolabile) 4- 80 mm, (in passi di 4 mm) 6
Manuale per l'uso SIPLACE HF 6 Preparazione componenti
Versione software SR.504.xx Edizione 07/2003 IT 6.2 Dati tecnici dei caricatori
241

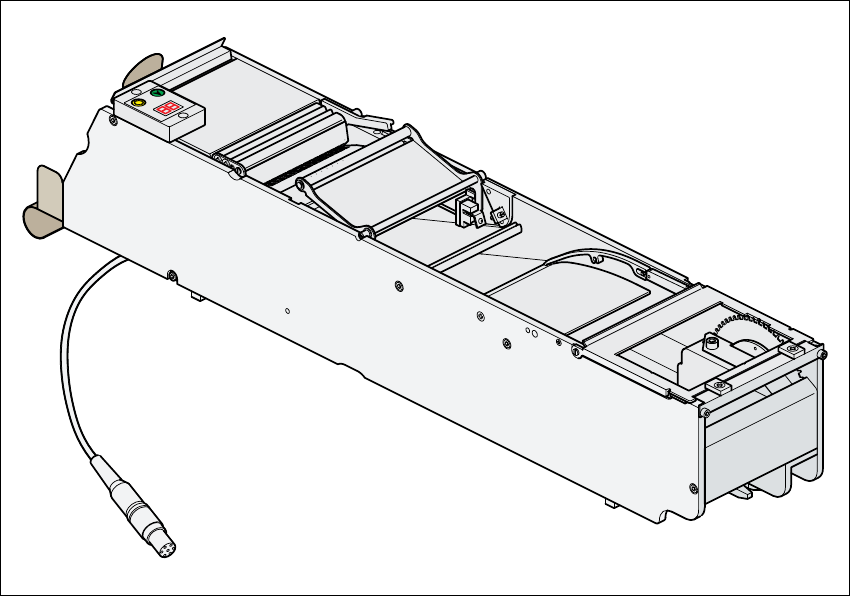

6.2.11 Caricatore S da 88 mm
6
Fig. 6.2 - 11 Caricatore S da 88 mm
6
No. articolo 00141070-xx 6
Larghezza 98,6 mm 6
Tracce per caricatore 1 6
Posti occupati 3,5 6
Numero massimo di caricatori 4 x 4 6
Riserva componenti con bobine da 7" ca. 2000 pezzi 6
Sollevamento di trasporto (regolabile) 4- 88 mm, (in passi di 4 mm) 6
