6.2.14 Supporto per vassoi (tray manuale)
Con il supporto per i vassoi si possono prelevare componenti da singoli vassoi. I vassoi vengono
cambiati a mano. 6
6

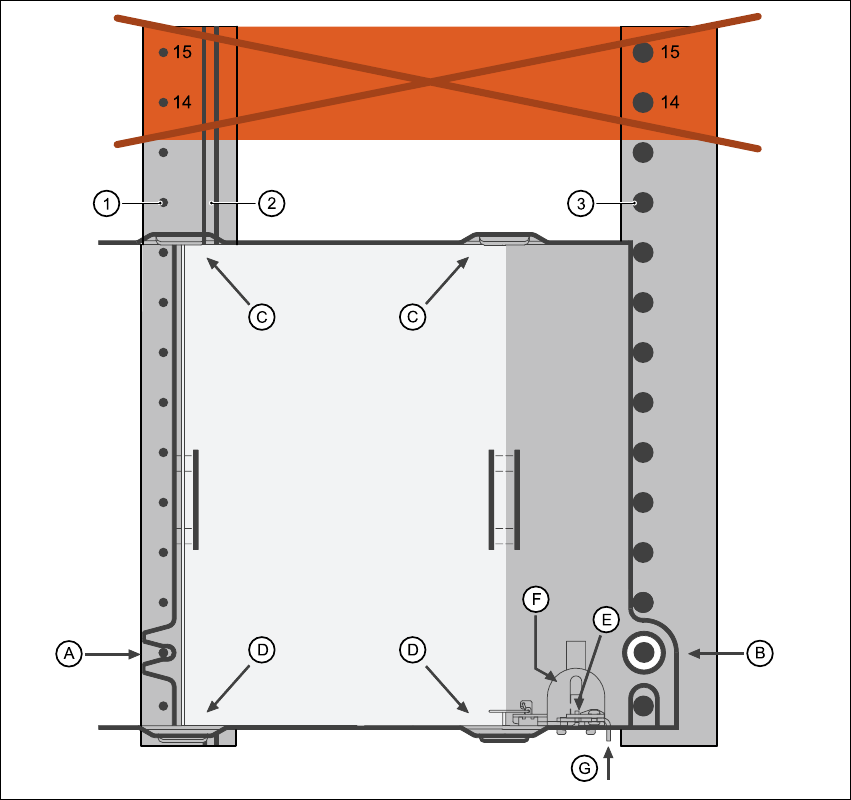

Fig. 6.2 - 14 Montaggio/smontaggio
(1) Spine di centraggio
(2) Barra magnetica
(3) Calotta
(14), (15) Questa posizione non può essere occupata.
Il supporto dei vassoi viene posizionato sul tavolo CO come un caricatore. Ci sono due modelli di
supporti diversi per larghezza. 6
Supporto per vassoio grande (260 mm x 360 mm, occupa 9 posti)
articolo n. 00116430-01 e 6
Manuale per l'uso SIPLACE HF 6 Preparazione componenti
Versione software SR.504.xx Edizione 07/2003 IT 6.2 Dati tecnici dei caricatori
245
Supporto per vassoio piccolo (136 mm x 360 mm, occupa 5 posti)
articolo n. 00116432-01 6
ISTRUZIONE
– Si può allestire il tray manuale solo nei posti 2 e 4, senza occupare le posizioni del caricatore
14 e 15 nel tavolo dei componenti.
– Non si possono usare contemporaneamente il tray manuale e lo scambiatore di pipette nel po-
sto 4.
– A tray allestito non è possibile agganciare o sganciare il carrello CO.
6.2.14.1 Montaggio
Æ Collocare il lato anteriore del "supporto per vassoi" nell'apposita spina di centraggio (A nella
Fig. 6.2 - 14
).
Æ Mettere quindi il foro nel retro del "supporto per vassoi" sulla calotta del tavolo di componenti
(B nella Fig. 6.2 - 14
).
Æ Controllare se il "supporto per vassoi" è allineato sul tavolo dei componenti.
Æ Mettere un lato del portavassoi nel supporto (C nella Fig. 6.2 - 14). Ora premere l'altro lato nel
supporto (D nella Abb. 6.2 - 14
).
Æ Spingere il vassoio contro il punto d'arresto (E in Abb. 6.2 - 14).
Æ Fissare il portavassoi premendo verso il basso il pezzo per l'estrazione (F nella Fig. 6.2 - 14).
Æ Per estrarre il portavassoi ripremere il pezzo per l'estrazione.
INDICAZIONE
nel caso del "supporto per vassoio piccolo" (136 mm) si può montare un vassoio (vassoio JEDEC/
CENELEC) direttamente sul supporto, quindi senza portavassoio. Per questa operazione sostitu-
ire il premilastra. 6
6.2.14.2 Sostituzione del premilastra
Æ Temere fermo il premilastra (G nella Fig. 6.2 - 14). Premere il pezzo per l'estrazione (F nella
Fig. 6.2 - 14
) verso il basso ed estrarre il premilastra spingendolo fuori lateralmente.
6.2.14.3 Inserimento dati
Definire i vassoi come è descritto nel manuale d'uso di SIPLACE Pro. 6
6 Preparazione componenti Manuale per l'uso SIPLACE HF
6.3 Allestire i caricatori Versione software SR.504.xx Edizione 07/2003 IT
246
6.3 Allestire i caricatori
6

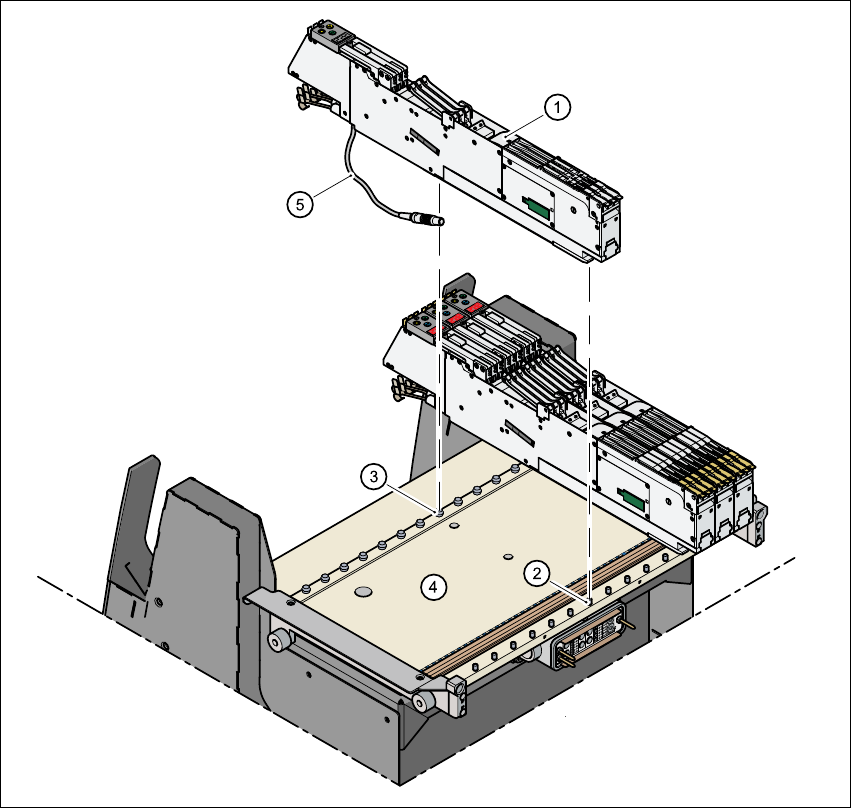

Fig. 6.3 - 1 Tavolo CO con 15 posti per il caricatore
(1) Caricatore
(2) Perno di centraggio
(3) Calotta
(4) Tavolo CO
(5) Cavo d'allacciamento del caricatore
