6 Preparazione componenti Manu ale per l'uso SIPLACE HF 6.3 Allestire i caricatori Versione software SR.504.xx Edizione 07/2003 IT 248 Fig. 6.3 - 2 Inserimen to di caricatore di una larghezza di 30 o 45 mm sul tavol…
Manuale per l'uso SIPLACE HF 6 Preparazione componenti
Versione software SR.504.xx Edizione 07/2003 IT 6.3 Allestire i caricatori
247
6.3.1 Preparare il tavolo CO ed i caricatori per l'allestimento
Æ Scegliere il posto nel quale si desidera mettere il caricatore.
Æ Movimentare la testa di montaggio nella posizione di attesa e premere l’interruttore dell’ARRE-
STO D’EMERGENZA.
Æ Aprire la cappa di protezione.
Æ Pulire la superficie d'appoggio del caricatore e quella del caricatore sul tavolo CO.
6.3.2 Applicare il caricatore
Æ
Applicare il caricatore (Pos. 1) prima con il lato anteriore, cioè il lato con il piede con l'intaglio,
sul tavolo CO (Pos. 4) in modo tale che la spina di centraggio (Pos. 2) scivoli nella fessura del
piede del caricatore sul tavolo CO.
Æ Abbassare ora il caricatore nel lato posteriore finché la calotta (Pos. 3) sparisce completa-
mente nel foro del caricatore.
Æ Accertarsi che i caricatori vengano collocati correttamente sul tavolo CO secondo la loro lar-
ghezza (vedi Fig. 6.3 - 2
).
Æ Controllare se il caricatore è poggiato orizzontalmente sul tavolo dei componenti.
Æ Collegare il connettore del caricatore (Pos. 5) alla presa che si trova sotto il posto.
ISTRUZIONE 6
Accertarsi di usare assolutamente la presa appartenente al posto per collegare il caricatore
perché i caricatori ricevono l'impulso di comando tramite questa presa. Possibilmente il cari-
catore non funziona nel modo giusto se non viene collegato alla presa giusta. Troverete in-
formazioni dettagliate sull'assegnazione di spina e bussola nelle istruzioni operative del
rispettivo caricatore. 6
Æ Chiudere le cappe di protezione.
Æ Sbloccare il tasto d'arresto d'emergenza.
Æ Riaccendere i comandi premendo il tasto Start.
Æ Se necessario, eseguire un controllo di riempimento.
Æ Continuare il montaggio.
6 Preparazione componenti Manuale per l'uso SIPLACE HF
6.3 Allestire i caricatori Versione software SR.504.xx Edizione 07/2003 IT
248

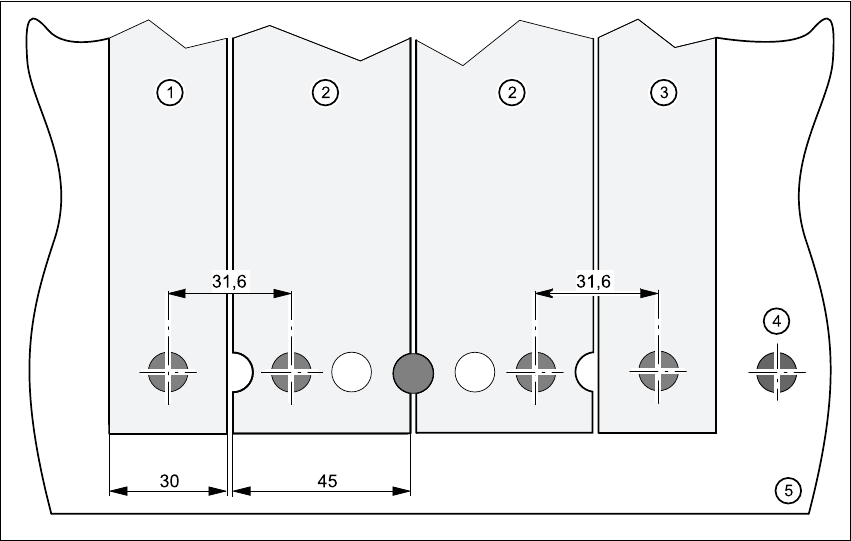

Fig. 6.3 - 2 Inserimento di caricatore di una larghezza di 30 o 45 mm sul tavolo CO
(1) Caricatore, largo 30 mm
(2) Caricatore, largo 45 mm
(3) Caricatore, largo 30 mm
Manuale per l'uso SIPLACE HF 6 Preparazione componenti
Versione software SR.504.xx Edizione 07/2003 IT 6.4 Carrello CO
249
6.4 Carrello CO
Ai dispositivi automatici SIPLACE HF si possono agganciare fino a quattro carrelli CO. Troverete
la numerazione dei posti nell'immagine seguente.
Fig. 6.4 - 1 Posti del carrello CO
1, 2, 3, 4 Posto no. 1, 2, 3, 4
(T) Direzione di trasporto CS
I carrelli CO sono moduli autonomi che si possono allestire con caricatori in un posto d'allesti-
mento esterno. La sostituzione del carrello CO richiede quindi solo una breve interruzione del pro-
cesso di produzione.
