6 Preparazione componenti Manu ale per l'uso SIPLACE HF 6.4 Carrello CO Versione software SR .504.xx Edizione 07/2003 IT 250 INDICAZIONE: Nei posti d'allesti mento e sterni è nece ssaria per il carrello CO un&a…
Manuale per l'uso SIPLACE HF 6 Preparazione componenti
Versione software SR.504.xx Edizione 07/2003 IT 6.4 Carrello CO
249
6.4 Carrello CO
Ai dispositivi automatici SIPLACE HF si possono agganciare fino a quattro carrelli CO. Troverete
la numerazione dei posti nell'immagine seguente.
Fig. 6.4 - 1 Posti del carrello CO
1, 2, 3, 4 Posto no. 1, 2, 3, 4
(T) Direzione di trasporto CS
I carrelli CO sono moduli autonomi che si possono allestire con caricatori in un posto d'allesti-
mento esterno. La sostituzione del carrello CO richiede quindi solo una breve interruzione del pro-
cesso di produzione.
6 Preparazione componenti Manuale per l'uso SIPLACE HF
6.4 Carrello CO Versione software SR.504.xx Edizione 07/2003 IT
250
INDICAZIONE:
Nei posti d'allestimento esterni è necessaria per il carrello CO un'alimentazione della tensione
esterna (vedi sezione 6.4.5, pagina 257).
6

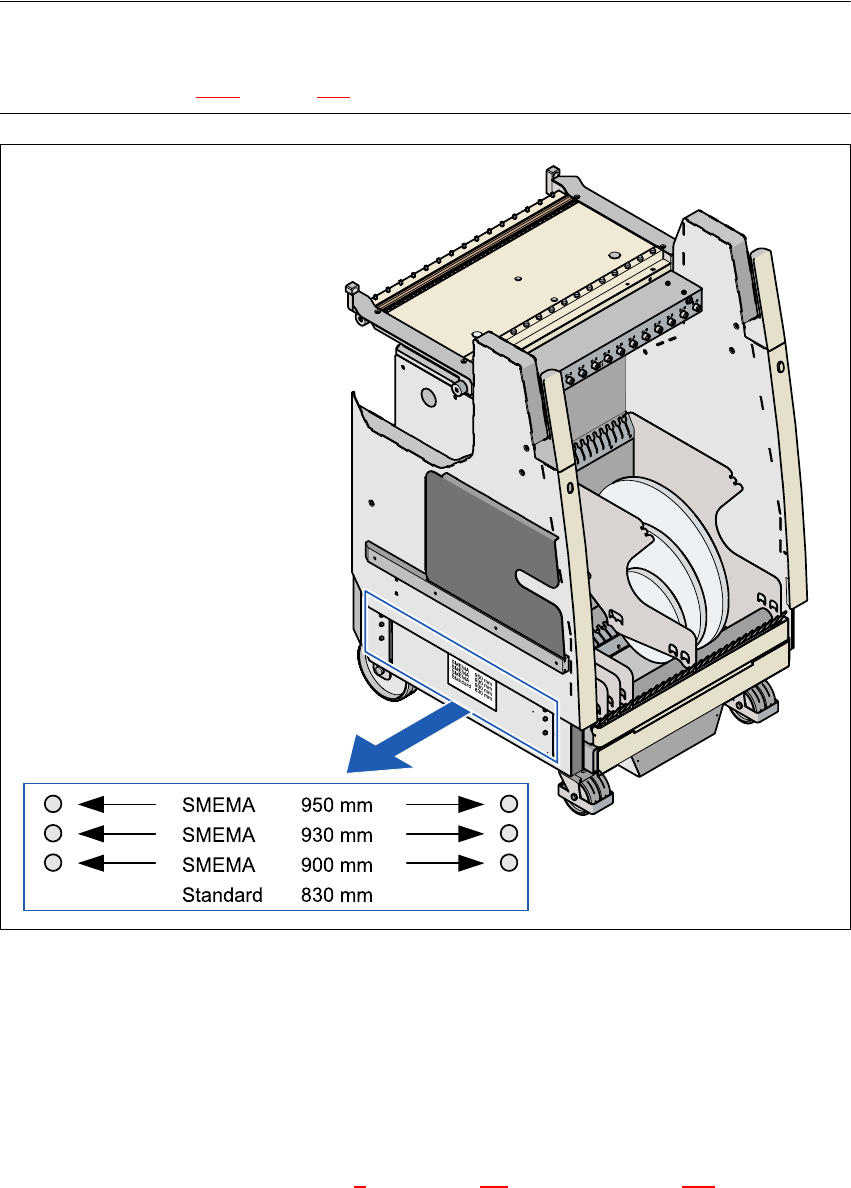

Fig. 6.4 - 2 Carrello CO con un'altezza di trasporto CS di 950 mm
6
Nella progettazione è stata data grande importanza all'ergonomia ed all'uso sicuro:
– I carrelli sono facilmente accessibili.
– Non si devono più inserire cavi che alimentano il carrello CO con energia elettrica ed aria com-
pressa. Questo vale anche per l'interfaccia di comunicazione.
– Il carrello CO si aggancia e si sgancia al dispositivo automatico con un dispositivo di rientro.
Troverete la descrizione nel Capitolo 5
alla sezione 5.9 a partire da pagina 221. Viene inserito
nel circuito di sicurezza, alimentazione e comunicazione o staccato da esso.Interruttori elettro-
nici d'approssimazione segnalano se il carrello CO è stato agganciato correttamente.
Manuale per l'uso SIPLACE HF 6 Preparazione componenti
Versione software SR.504.xx Edizione 07/2003 IT 6.4 Carrello CO
251
– Il fissaggio del carrello CO al dispositivo automatico è così preciso che è adatto anche al pro-
cesso di montaggio dei componenti 0201.
– I carrelli CO sono facilmente adattabili alle altezze di trasporto del CS di 830 mm, 900 mm, 930
mm e 950 mm.
– Il contenitore della cinghia può accettare rotoli della cinghia del diametro massimo di 15", in
via opzionale fino a 19".
– Ogni carrello CO ha un numero d'identificazione chiaro.
