6.4.5 Alimentazione di tensione esterna per il carrello CO
Per minimizzare al massimo l'intervallo di tempo per un cambio d'allestimento, è possibile preal-
lestire i carrelli CO in un posto d'allestimento esterno. Per prepararne l'uso, si possono control-
larne le funzioni e le impostazioni di trasporto, per le quali offriamo un'alimentazione di corrente
esterna. Tramite un cavo d'alimentazione il carrello CO viene alimentato con la necessaria ten-
sione d'esercizio e con aria compressa.
Dati tecnici
Fanno parte dell'ambito della fornitura un cavo di rete di norma europea, un cavo di rete di norma
americana ed un cavo d'allacciamento tra l'alimentazione della tensione ed il carrello CO.
6.4.6 Staccare l’alimentazione dell’aria compressa per il caricatore bulk-case
I caricatori bulk-case necessitano di aria compressa per il funzionamento. In via opzionale viene
pertanto offerta un'alimentazione dell'aria compressa per caricatori bulk-case.
Il montaggio è semplice. Innanzitutto estrarre il tappo di chiusura (Pos. 1) nell'allacciamento
dell'aria compressa sul tavolo CO (Pos. 2). Poi fissare l'alimentazione dell'aria compressa (Pos.
3) con due viti DIN 912, M8x20 (Pos. 4) al tavolo CO (Pos. 2). Sul retro dell'alimentazione dell'aria
compressa sono collocate due morse d'arresto (Pos. 5). che fissano il caricatore bulk-case al ta-
volo CO e garantiscono così una perfetta alimentazione dell'aria compressa.
Tensione di rete 230 V CA ± 5 %
115 V CA ± 5 %
Allacciamento dell’aria compressa Max. 1,0 MPa (10 bar)
Pressione d'uscita Regolabile con valvola
6 Preparazione componenti Manuale per l'uso SIPLACE HF
6.4 Carrello CO Versione software SR.504.xx Edizione 07/2003 IT
258
6

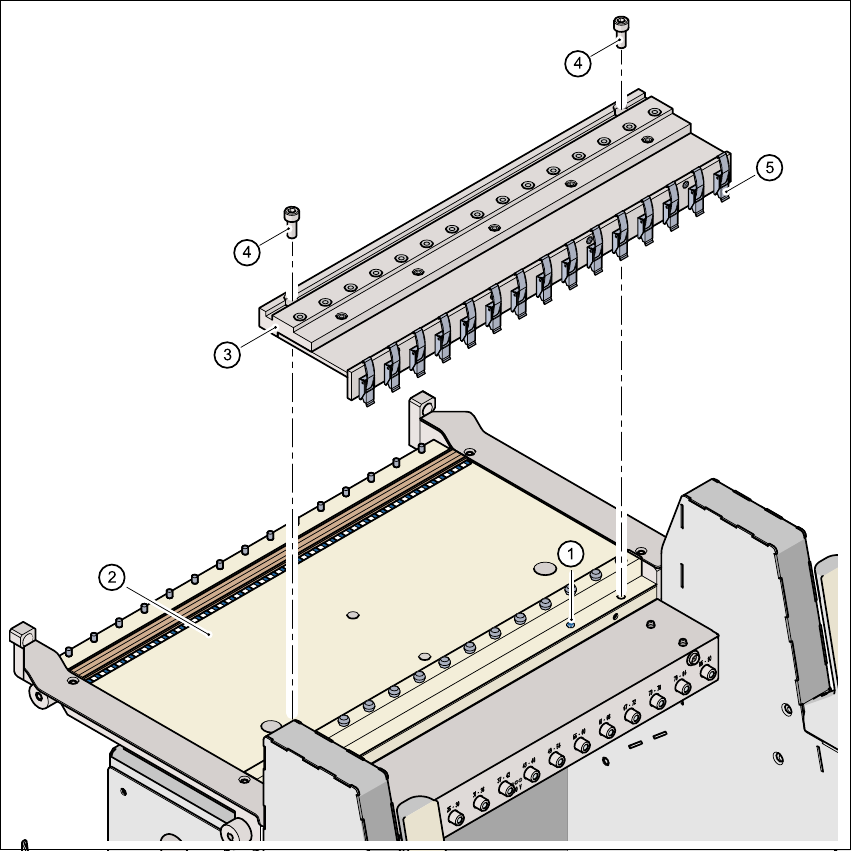

Fig. 6.4 - 7 Staccare l’alimentazione dell’aria compressa per il caricatore bulk-case
6
(1) Tappo di chiusura del tavolo CO
(2) Tavolo CO
(3) Staccare l’alimentazione dell’aria compressa per il caricatore bulk-case
(4) Vite DIN 912, M8x20
(5) Morsa d’arresto
Manuale per l'uso SIPLACE HF 6 Preparazione componenti
Versione software SR.504.xx Edizione 07/2003 IT 6.4 Carrello CO
259
6.4.7 Supporto del rotolo della cinghia centrale con caricatori di 3 x 8 mm
I caricatori del tipo 3 x 8 mm S trasportano componenti in tre tracce di caricatori fino alla posizione
di prelievo. I rotoli della cinghia delle due tracce esterne si trovano tra le lamiere di divisione nel
contenitore della cinghia. Il rotolo della cinghia centrale si raggiunge tramite i due rotoli della cin-
ghia per le tracce esterne.
Per i rulli centrali della cinghia vi servono inoltre in via aggiuntiva:
– 1 piastra dell'adattatore per l'accettazione del portarotoli della cinghia (Pos. 1),
– per ogni due caricatori 1 portarotoli della cinghia (Pos. 2) e
– 1 carrucola di rinvio (Pos. 3) per il portarotoli della cinghia nel posto 1 del tavolo CO.
La piastra dell'adattatore è fissata al carrello CO con quattro viti cilindriche al carrello CO, i porta-
rotoli della cinghia vengono inseriti nelle aperture quadrate della piastra dell'adattatore.
6

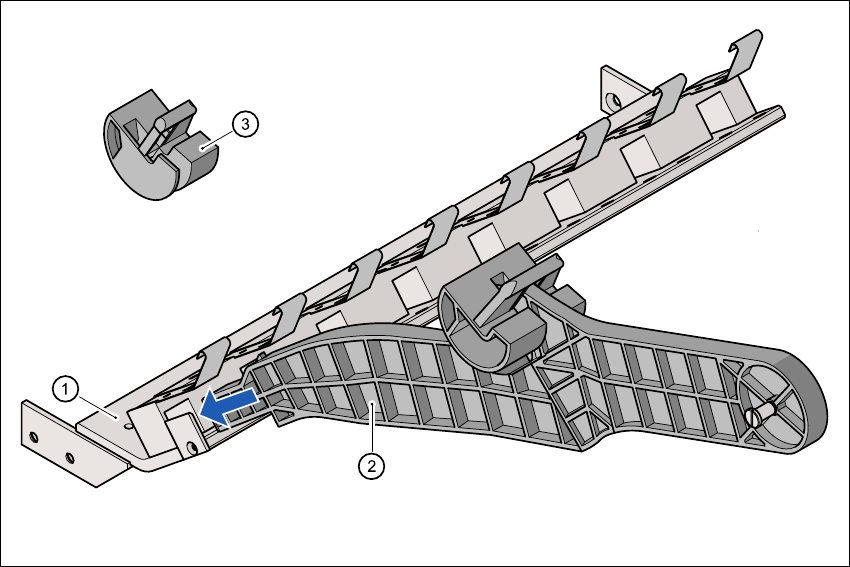

Fig. 6.4 - 8 Supporto per il rullo medio della cinghia per caricatori da 3 x 8 mm
(1) Piastra dell'adattatore
(2) Portarotoli della cinghia
(3) Carrucola di rinvio, accorciata
