Manuale per l'uso SIPLACE HF 6 Preparazione componenti Versione software SR.504.xx Edizione 07/2003 IT 6.6 Dispositivo di taglio pneumatico 263 6.6 Disposi tivo di t aglio pneumatico 6.6.1 Descrizione Il dispo sitiv…
6 Preparazione componenti Manuale per l'uso SIPLACE HF
6.5 Rientro del carrello CO Versione software SR.504.xx Edizione 07/2003 IT
262
La versione base del dispositivo automatico di montaggio è dotata di quattro rientri del carrello
CO, che sono fissati al telaio della macchina ognuno con 6 viti. Tutti i collegamenti con cavo elet-
trici sono progettati come collegamenti inseribili.
6
Fig. 6.5 - 2 Rientro del carrello CO: posizione nel dispositivo automatico
1, 2, 3, 4 Rientro del carrello CO
Nei posti 2 e 4 si possono agganciare anche scambiatori automatici di vassoi Matrix in via opzio-
nale. Per compiere questa operazione deve essere montato il dispositivo di rientro per lo scam-
biatore automatico di vassoi Matrix. La sostituzione è semplicissima.
Il montaggio e lo smontaggio del dispositivo di rientro del carrello CO è descritto nel capitolo 4
pagina 196
. La sostituzione del rientro dello scambiatore Matrix è descritta nelle istruzioni d'uso
dello scambiatore automatico di vassoi Matrix.
6.5.2 Dati tecnici
6
6
Tempo d'aggancio 2,0 ± 0,5 sec
Tempo d'aggancio 2,0 ± 0,5 sec
Manuale per l'uso SIPLACE HF 6 Preparazione componenti
Versione software SR.504.xx Edizione 07/2003 IT 6.6 Dispositivo di taglio pneumatico
263
6.6 Dispositivo di taglio pneumatico
6.6.1 Descrizione
Il dispositivo di taglio pneumatico è fissato con quattro viti al telaio del rientro del carrello CO.
Stacca cinghie di plastica, alluminio e carta fino ad una profondità massima delle tasche di 25 mm.
I ritagli della cinghia cadono nel contenitore degli scarti della cinghia del carrello CO tramite lo sci-
volo dei ritagli della cinghia.
6

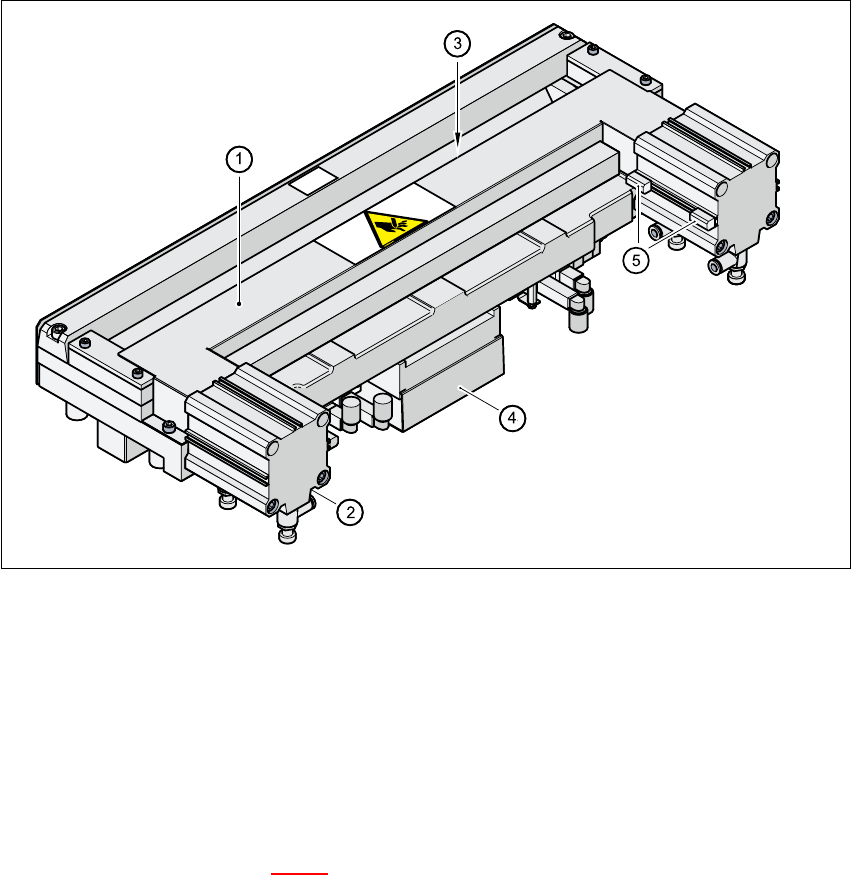

Fig. 6.6 - 1 Dispositivo di taglio pneumatico
(1) Telaio orizzontale
(2) Cilindro elevatore corto
(3) Apertura per le cinghie vuote
(4) Sistema elettronico di comando
(5) Sensore di prossimità
Tramite il canale di conduzione della cinghia vuota le cinghie vuote vengono fatte passare
nell'apertura (Pos. 3 nella Fig. 6.6 - 1
) del dispositivo di taglio.
6 Preparazione componenti Manuale per l'uso SIPLACE HF
6.6 Dispositivo di taglio pneumatico Versione software SR.504.xx Edizione 07/2003 IT
264
La base del dispositivo di taglio è una cornice poggiata orizzontalmente (Pos. 1 nella Fig. 6.6 - 1)
con un angolo di taglio fisso ed un coltello che viene mosso da due cilindri elevatori corti (Pos. 2
nella Fig. 6.6 - 1
).
Gli interruttori d'approssimazione (Pos. 5 nella Fig. 6.6 - 1
) segnalano la posizione dei pistoni dei
cilindri a corsa breve e quindi del coltello. Il sistema elettronico di comando (Pos. 4 nella Fig. 6.6
- 1) registra per esempio in questo modo che un componente rimasto in una cinghia non è stato
tagliato. Lr procedura di taglio ha luogo solo durante il montaggio. Per motivi di sicurezza d'eser-
cizio, il dispositivo di taglio è integrato nel circuito d'arresto d'emergenza. A fini d'assistenza si può
smontare ed installare il dispositivo di taglio entro circa 15 minuti.
6.6.2 Dati tecnici
Alimentatore aria compressa 0,5 MPa = 5,0 bar
Consumo di aria compressa 135 Nl/min
Tempo passi 1,5 sec per ogni procedura di taglio
Tensioni d'alimentazione 5 V CC, 24 V CC
