La base del dispositivo di taglio è una cornice poggiata orizzontalmente (Pos. 1 nella Fig. 6.6 - 1)
con un angolo di taglio fisso ed un coltello che viene mosso da due cilindri elevatori corti (Pos. 2
nella Fig. 6.6 - 1
).
Gli interruttori d'approssimazione (Pos. 5 nella Fig. 6.6 - 1
) segnalano la posizione dei pistoni dei
cilindri a corsa breve e quindi del coltello. Il sistema elettronico di comando (Pos. 4 nella Fig. 6.6
- 1) registra per esempio in questo modo che un componente rimasto in una cinghia non è stato
tagliato. Lr procedura di taglio ha luogo solo durante il montaggio. Per motivi di sicurezza d'eser-
cizio, il dispositivo di taglio è integrato nel circuito d'arresto d'emergenza. A fini d'assistenza si può
smontare ed installare il dispositivo di taglio entro circa 15 minuti.
6.6.2 Dati tecnici
Alimentatore aria compressa 0,5 MPa = 5,0 bar
Consumo di aria compressa 135 Nl/min
Tempo passi 1,5 sec per ogni procedura di taglio
Tensioni d'alimentazione 5 V CC, 24 V CC
Manuale per l'uso SIPLACE HF 6 Preparazione componenti
Versione software SR.504.xx Edizione 07/2003 IT 6.7 Canale della cinghia vuota
265
6.7 Canale della cinghia vuota
Il canale della cinghia vuota prende le cinghie vuote dai caricatori nella fessura d'entrata (Pos. 1)
e le fa passare dalla fessura d'uscita (Pos. 2) fino alla posizione di taglio del dispositivo di taglio
pneumatico, dove la cinghia viene accorciata e dove va a finire nel recipiente di raccolta del car-
rello CO tramite lo scivolo degli scarti della cinghia.
Il canale della cinghia vuota è fissato al dispositivo di taglio pneumatico con quattro viti.
6

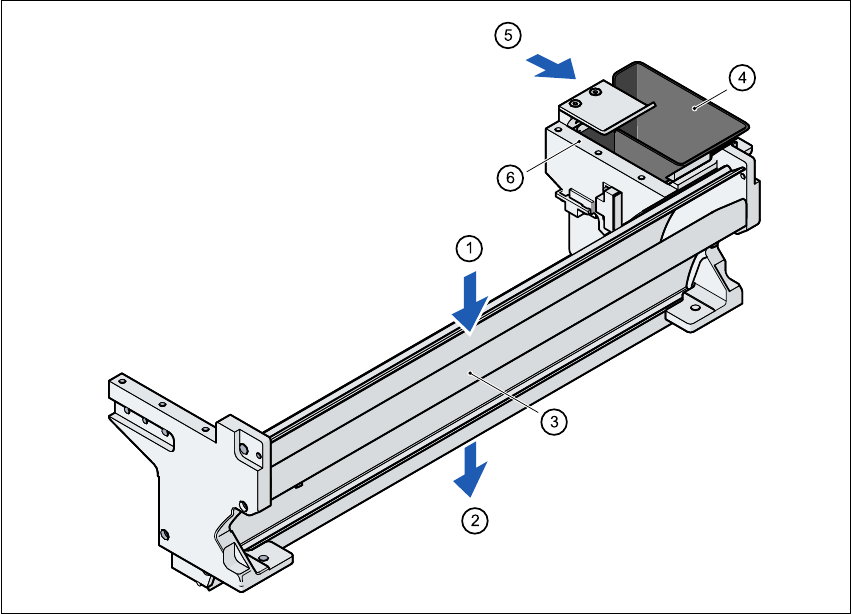

Fig. 6.7 - 1 Canale della cinghia vuota con contenitore degli scarti dei componenti
(1) Fessura d'entrata delle cinghie vuote
(2) Fessura d'uscita per le cinghie vuote sul dispositivo di taglio pneumatico
(3) Lamiera di separazione per cinghie di < 17 mm, per cinghie di > 17 mm smontabile
(4) Contenitore degli scarti CO
(5) Posizione di montaggio per il dispositivo d'estrazione delle pipette
(6) Superficie di montaggio per lo scambiatore di pipette
Il canale della cinghia vuota copre completamente la barra di taglio del dispositivo di taglio, evi-
tando così il rischio di ferite dovuto alla barra di taglio.
6 Preparazione componenti Manuale per l'uso SIPLACE HF
6.7 Canale della cinghia vuota Versione software SR.504.xx Edizione 07/2003 IT
266
Il canale della cinghia vuota porta i seguenti componenti:
– il contenitore degli scarti CO estraibile (Pos. 4)
– la superficie di montaggio (Pos. 6) per gli scambiatori di pipette della testa Collect&Place e
TwinHead
– In via opzionale si possono montare nel canale della cinghia vuota il dispositivo d'estrazione
per le pipette delle teste a 6 ed a 12 segmenti Collect & Place (vedi il capitolo 7
, Ampliamenti
della stazione).
