7 Ampliamenti della stazione Manu ale per l'uso SIPLACE HF 7.1 Scambiatore di pipette Versione software SR.504.xx E dizione 07/2003 IT 274 Nel posto 1 si poss ono in stallare fi no a 2 sca mbiatori delle pipette per…
Manuale per l'uso SIPLACE HF 7 Ampliamenti della stazione
Versione software SR.504.xx Edizione 07/2003 IT 7.1 Scambiatore di pipette
273
7 Ampliamenti della stazione
7.1 Scambiatore di pipette
Con gli scambiatori di pipette è possibile aumentare notevolmente la flessibilità delle teste di mon-
taggio per la lavorazione di tipi diversi di componenti. Se dato il programma di montaggio diventa
necessaria una sostituzione delle pipette, la testa di montaggio deposita automaticamente la vec-
chia pipetta nel garage delle pipette e ne preleva una nuova. Nella prova del vuoto si possono
inoltre sostituire velocemente le pipette eliminate.
L'accettazione delle pipette da uno scambiatore di pipette è notevolmente più esatta e più veloce
di quanto sarebbe possibile manualmente. Per il processo di montaggio di componenti piccoli è
assolutamente necessario che l'eccentricità radiale della rotazione delle pipette sia minima.
7.1.1 Scambiatore di pipette per la testa Collect&Place da 12 segmenti
Questo scambiatore di pipette può accettare fino a 5 caricatori contenenti ognuno 12 garage delle
pipette. I vassoi sono collocati su un supporto comune. Ogni caricatore è centrato con due spine
cilindriche e fissato con morsetti.
77

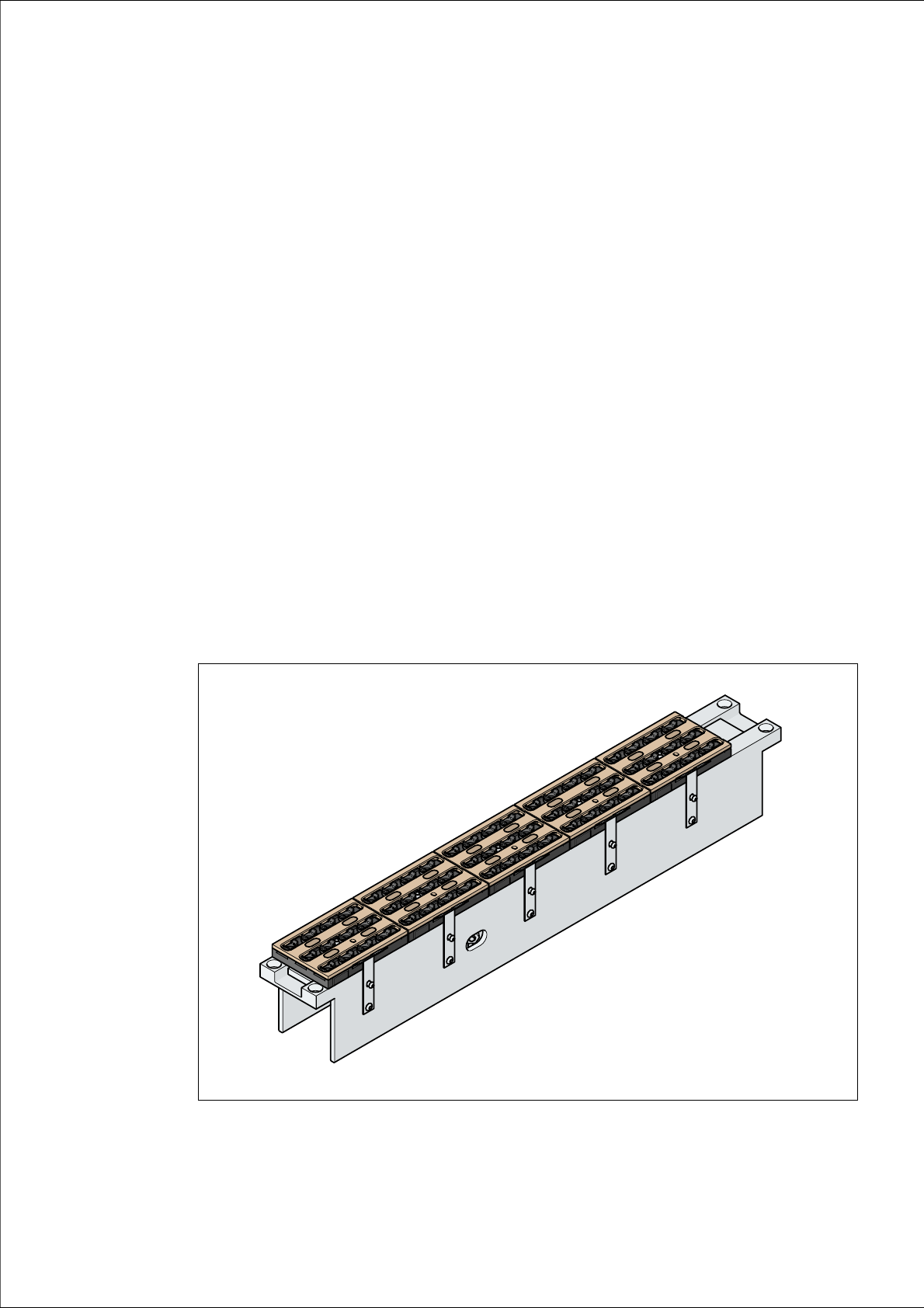

Fig. 7.1 - 1 Scambiatore di pipette per la testa Collect&Place da 12 segmenti
7 Ampliamenti della stazione Manuale per l'uso SIPLACE HF
7.1 Scambiatore di pipette Versione software SR.504.xx Edizione 07/2003 IT
274
Nel posto 1 si possono installare fino a 2 scambiatori delle pipette per la testa Collect&Place a 12
segmenti (Pos. 1 e 2 nella Fig. 7.1 - 2
). Nel posto 3 si può installare un terzo scambiatore di pi-
pette. Ne risulta una capacità totale di 15 caricatori con rispettivamente 180 garage delle pipette.
7.1.1.1 Posizione
77
Fig. 7.1 - 2 Posizione dello scambiatore di pipette per la testa Collect&Place a 12 segmenti
77
(1) Scambiatore di pipette no. 1
(2) Scambiatore di pipette no. 2
(3) Scambiatore di pipette no. 3
(4) Contenitore degli scarti dei componenti
(5) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(6) Caricatore delle pipette
Manuale per l'uso SIPLACE HF 7 Ampliamenti della stazione
Versione software SR.504.xx Edizione 07/2003 IT 7.1 Scambiatore di pipette
275
7.1.1.2 Dati tecnici
77
7.1.1.3 Montaggio
Gli scambiatori di pipette no. 1 e 3 (vedi Fig. 7.1 - 2) sono fissati ognuno al rientro del carrello CO.
Per lo scambiatore di pipette no. 2 c'è un set di montaggio extra, composto dal dispositivo d'estra-
zione e dal contenitore degli scarti per le pipette (vedi la sezione 7.1.1.8
).
77
Fig. 7.1 - 3 Posizione di montaggio
77
(1)Il gancio con molla è rivolto verso l'operatore
(2)La morsa d'arresto è rivolta verso il trasporto CS
Scambiatore di pipette per la testa Collect&Place da 12 segmenti
Misure (lunghezza x larghezza x altezza) 449 mm x 62,7 mm x 77,7 mm
Numero di garage di pipette 60
Tipi di pipette 9xx
Tempo per aprire e per chiudere la lastra di bloccaggio < 200 ms
Allacciamento dell'aria compressa 0,48 MPa (4,8 bar)
