7 Ampliamenti della stazione Manu ale per l'uso SIPLACE HF 7.1 Scambiatore di pipette Versione software SR.504.xx E dizione 07/2003 IT 280 INDICAZIONE Si deve in serir e il vass oio in modo tale che le s pine di cen…
Manuale per l'uso SIPLACE HF 7 Ampliamenti della stazione
Versione software SR.504.xx Edizione 07/2003 IT 7.1 Scambiatore di pipette
279
7.1.1.6 Sostituzione del vassoio
Æ Per estrarre il vassoio premere sul gancio a molla (Pos. 1 della Fig. 7.1 - 5) in direzione con-
traria al vassoio. Estrarre il vassoio dal supporto.
77
Fig. 7.1 - 5 Sostituzione del vassoio
(1) Gancio a molla
(2) Morsa d’arresto
(3) Foro di centraggio
(4) Foro longitudinale
(A) Allontanare il gancio a molla dal vassoio premendolo
7 Ampliamenti della stazione Manuale per l'uso SIPLACE HF
7.1 Scambiatore di pipette Versione software SR.504.xx Edizione 07/2003 IT
280
INDICAZIONE
Si deve inserire il vassoio in modo tale che le spine di centraggio scivolino nel foro di centraggio
(Pos. 3) e nel foro longitudinale (Pos. 4). 7
Æ Innanzitutto mettere sul supporto il vassoio con il lato della numerazione delle pipette 1, 2, 3 e
4. La morsa d’arresto (Pos. 2) deve scivolare nella fessura del vassoio.
Æ Allontanare il gancio a molla dal vassoio premendolo.
Æ Premere il vassoio a livello sul supporto e lasciare andare il gancio a molla. Il gancio a molla
deve entrare in posizione.
7.1.1.7 Riconoscimento di posizione
Ogni caricatore dello scambiatore di pipette ha una fiducial di posizione per il riconoscimento di
posizione.
77

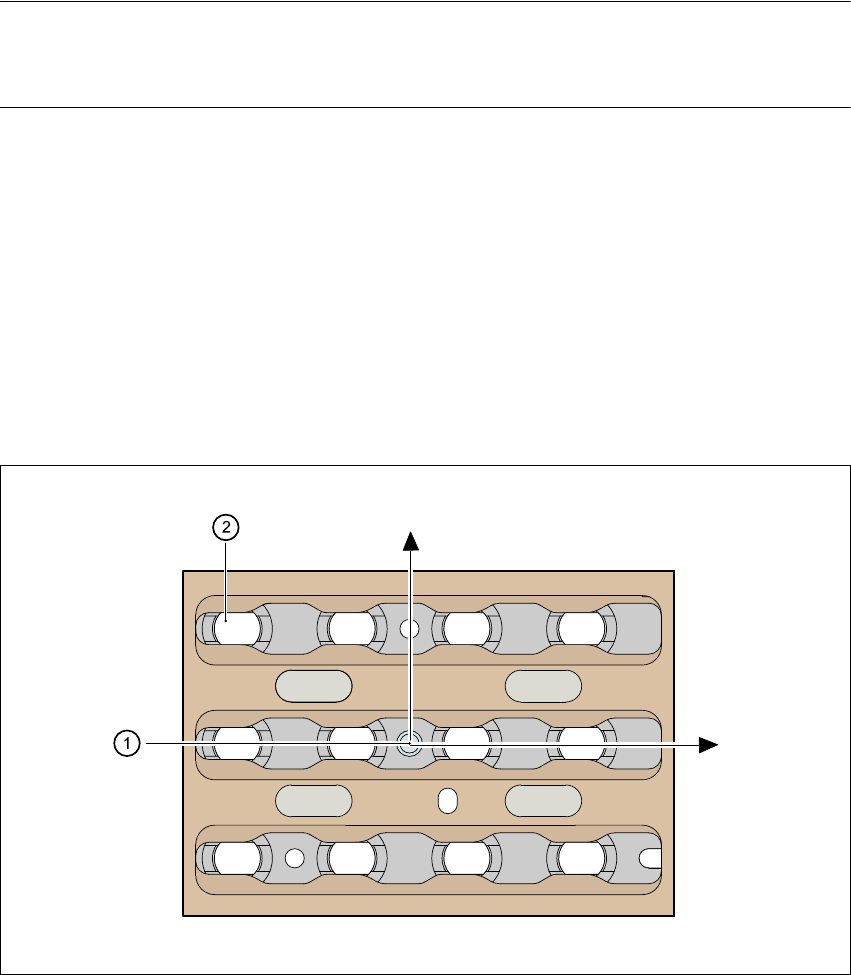

Fig. 7.1 - 6 Scambiatore di pipette - riconoscimento di posizione
77
(1) Fiducial di posizione
(2) Posizione delle pipette nel caricatore rispetto alla fiducial di posizione
12 3
4
10 11
12
Y
X
9
5
6
7
8
Manuale per l'uso SIPLACE HF 7 Ampliamenti della stazione
Versione software SR.504.xx Edizione 07/2003 IT 7.1 Scambiatore di pipette
281
7.1.1.8 Set di montaggio per il secondo scambiatore di pipette
Il secondo scambiatore di pipette viene installato nel posto 1 (vedi Fig. 7.1 - 2). Il pacchetto d'al-
lestimento contiene, oltre allo scambiatore delle pipette un set di montaggio ed un dispositivo
d'estrazione delle pipette con contenitore degli scarti.
77

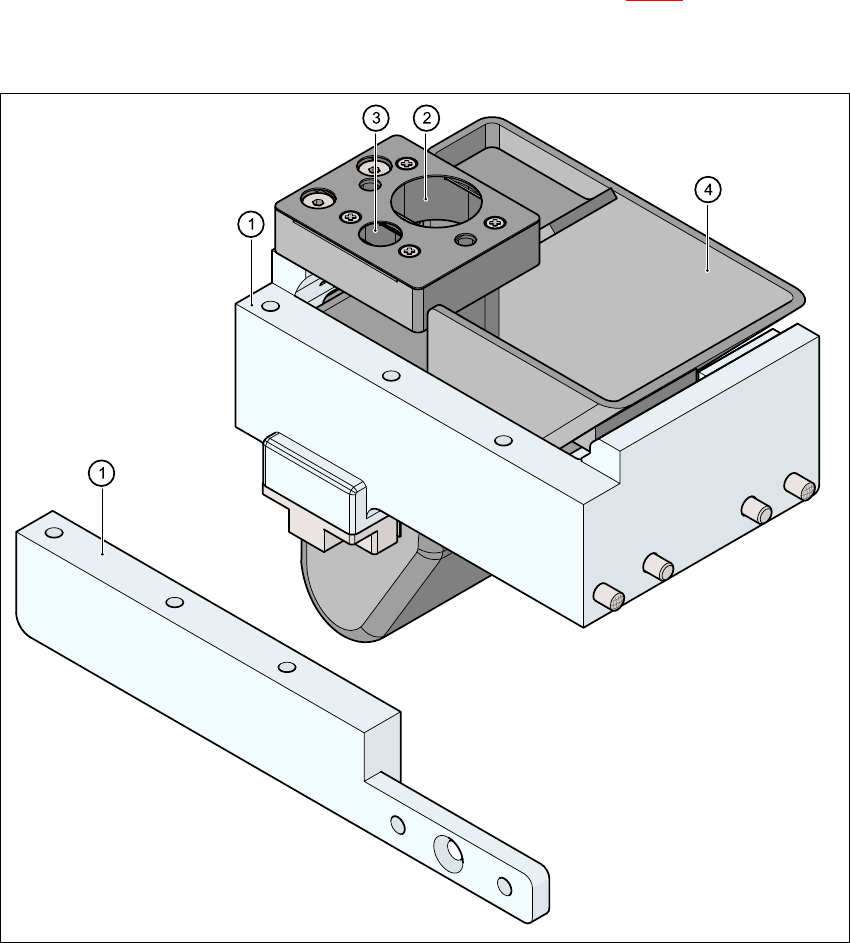

Fig. 7.1 - 7 Set di montaggio per il secondo scambiatore di pipette
(1) Set di montaggio per il secondo scambiatore di pipette
(2) Dispositivo d'estrazione delle pipette di tipo 8xx
(3) Dispositivo d'estrazione delle pipette di tipo 9xx
(4) Contenitore degli scarti delle pipette
