Manuale per l'uso SIPLACE HF 7 Ampliamenti della stazione
Versione software SR.504.xx Edizione 07/2003 IT 7.1 Scambiatore di pipette
287
7.1.2.5 Indicazioni per l’uso
Æ Nell'ambito di una famiglia di pipette si possono riempire i caricatori con tipi di pipette diversi:
caricatori da 8 per esempio con i tipi di pipette 821, 822, 823, caricatori da 9 con i tipi di pipette
911, 914 ecc.
ISTRUZIONE 7
Riempire i caricatori fuori dalla macchina e scambiare sempre solo caricatori completi. 7
Æ Aprire la lastra di bloccaggio ed inserire le pipette nei rispettivi garage.
Æ Chiudere la lastra di bloccaggio, in modo che le pipette non possano cadere dai vassoi.
ATTENZIONE 7
Si possono riempire i vassoi solo se tutte le pipette che si trovano nella testa Collect&Place
sono state reinserite nei rispettivi vassoi. 7
Æ La programmazione dello scambiatore di pipette è descritta nelle istruzioni d'uso di SIPLACE
Pro.
ISTRUZIONE 7
Æ Accertarsi che i componenti non cadano sui vassoi per evitare che si blocchi la lastra di bloc-
caggio.
Æ Evitare anche che componenti cadano su posti liberi di caricatori. I componenti sono attaccati
alla barra magnetica. Caricatori non poggiati correttamente sul tavolo CO possono causare in-
terruzioni dell’esercizio. Pulire quindi regolarmente i caricatori ed i posti liberi.
7 Ampliamenti della stazione Manuale per l'uso SIPLACE HF
7.1 Scambiatore di pipette Versione software SR.504.xx Edizione 07/2003 IT
288
7.1.2.6 Sostituzione del vassoio
Æ Per estrarre il caricatore premere il gancio con molla (Pos. 1) fuori dal caricatore ed estrarre il
caricatore dal supporto.
77
Fig. 7.1 - 12 Sostituzione del vassoio
(1) Gancio a molla
(2) Morsa d’arresto
(3) Foro di centraggio
(4) Foro longitudinale
(A) Allontanare il gancio a molla dal vassoio premendolo
INDICAZIONE
Si deve inserire il vassoio in modo tale che le spine di centraggio scivolino nel foro di centraggio
(Pos. 3) e nel foro longitudinale (Pos. 4). 7
Æ Innanzitutto mettere sul supporto il vassoio con il lato del foro di centraggio (Pos. 3) ed il foro
longitudinale (Pos. 4). I due bottoni del vassoio devono inserirsi nella morsa d'arresto
(Pos. 2).
Æ Allontanare il gancio a molla dal vassoio premendolo.
Manuale per l'uso SIPLACE HF 7 Ampliamenti della stazione
Versione software SR.504.xx Edizione 07/2003 IT 7.1 Scambiatore di pipette
289
Æ Premere il vassoio a livello sul supporto e lasciare andare il gancio a molla. Il gancio a molla
deve entrare in posizione.
77
77
77
77
7.1.2.7 Riconoscimento di posizione
Ogni caricatore dello scambiatore di pipette ha una fiducial di posizione per il riconoscimento di
posizione.
77

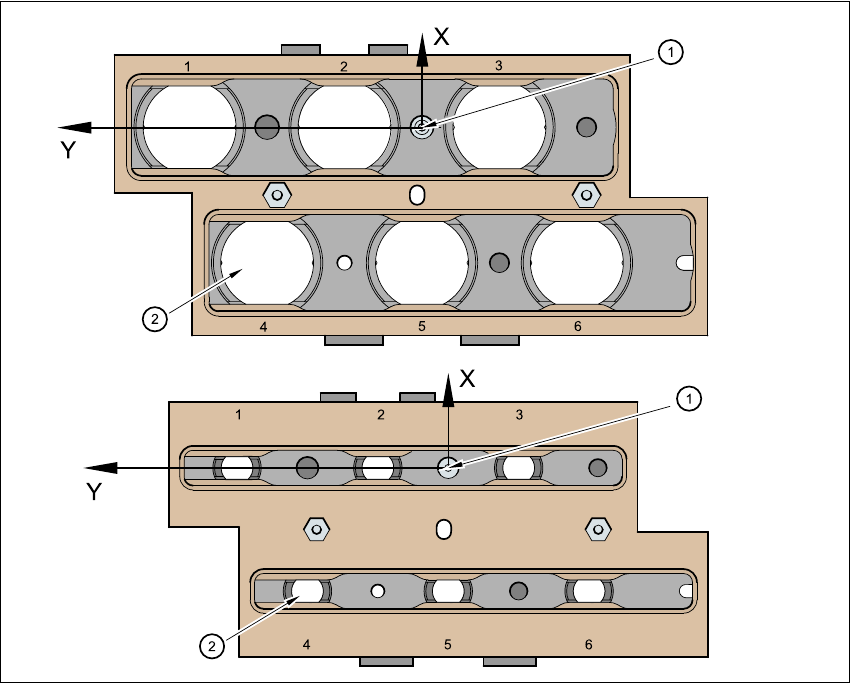

Fig. 7.1 - 13 Scambiatore di pipette - riconoscimento di posizione
77
(1) Fiducial di posizione
(2) Posizione delle pipette nel caricatore rispetto alla fiducial di posizione
