7 Ampliamenti della stazione Manu ale per l'uso SIPLACE HF 7.1 Scambiatore di pipette Versione software SR.504.xx E dizione 07/2003 IT 296 Configurazione del ca ricatore di tipo C con un max. di 20 pipe tte diverse …
Manuale per l'uso SIPLACE HF 7 Ampliamenti della stazione
Versione software SR.504.xx Edizione 07/2003 IT 7.1 Scambiatore di pipette
295
7.1.3.5 Configurazione dei caricatori
Sono possibili tre configurazioni dei caricatori.

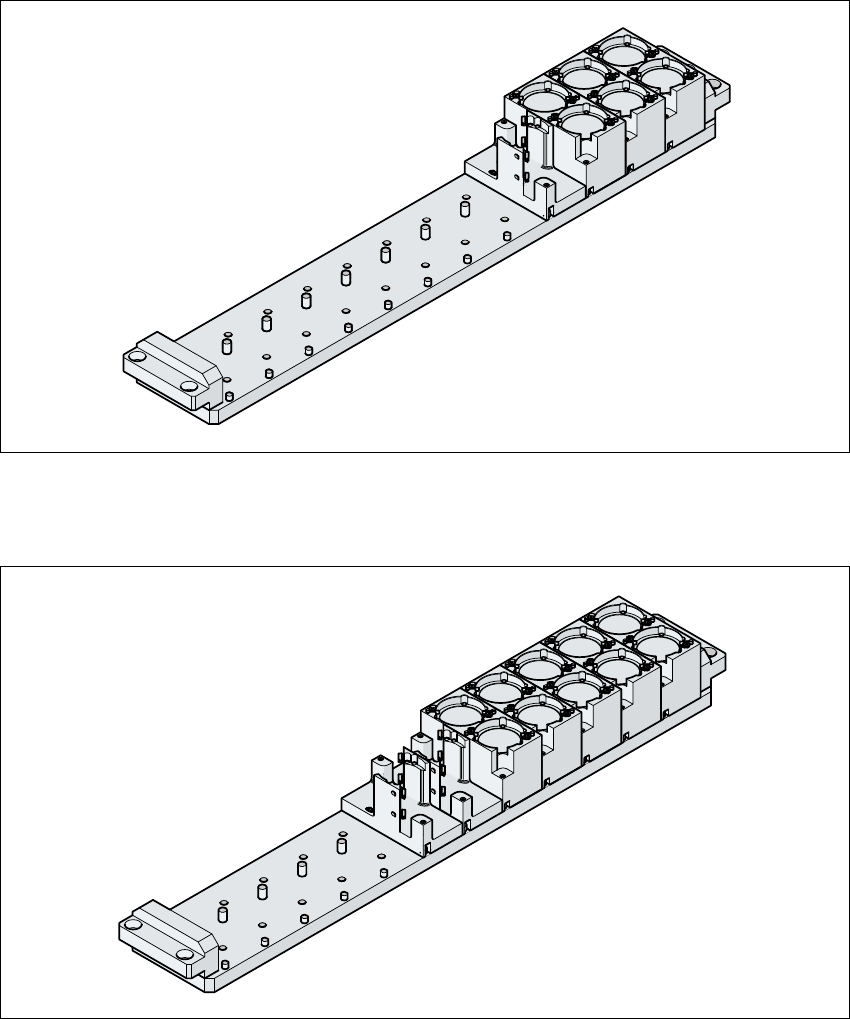

Configurazione del caricatore di tipo A con un max. di 7 pipette diverse 7
77
Fig. 7.1 - 19 Configurazione dei caricatori, tipo C
Configurazione del caricatore di tipo B con un max. di 12 pipette diverse 7
77
Fig. 7.1 - 20 Configurazione del caricatore, tipo B
7 Ampliamenti della stazione Manuale per l'uso SIPLACE HF
7.1 Scambiatore di pipette Versione software SR.504.xx Edizione 07/2003 IT
296
Configurazione del caricatore di tipo C con un max. di 20 pipette diverse 7
77
Fig. 7.1 - 21 Configurazione dei caricatori, tipo C
7.1.3.6 Contenitore degli scarti CO
Per la testa SIPLACE TwinHead si può installare un contenitore degli scarti CO, posizionato ac-
canto al modulo Vision Fine-Pitch (vedi Fig. 7.1 - 10
, pagina 284).
77
Fig. 7.1 - 22 Contenitore degli scarti CO
Manuale per l'uso SIPLACE HF 7 Ampliamenti della stazione
Versione software SR.504.xx Edizione 07/2003 IT 7.1 Scambiatore di pipette
297
7.1.4 Pinze e pipette speciali
I dispositivi automatici SIPLACE elaborano oltre alla gamma standard SMT anche componenti in
tecnica di montaggio a perforazione (Through Hole Technology) e componenti OSC (Odd Shaped
Components). Parallelamente a questi, SIEMENSDEMATIC sviluppa costantemente pipette spe-
ciali e pinze.
Le pipette speciali vengono offerte per tutte le teste di montaggio per poter lavorare ordini di mon-
taggio con la massima velocità, precisione e flessibilità. L'uso degli scambiatori automatici di pi-
pette riduce inoltre i tempi d'allestimento che si presentano durante la sostituzione di un prodotto.
Per le teste Pick&Place, SIEMENSDEMATIC offre pinze automatiche. I componenti la cui super-
ficie non è adatta all'aspirazione con le pipette vengono prelevati e montati da pinze meccaniche.
Esistono due modelli di pinze, che si possono suddividere in due gruppi in base alla loro funzione:
– pinze che afferrano il componente negli angoli esterni
– pinze che afferrano il componente negli angoli interni.
Alla SIEMENSDEMATIC riceverete informazioni sulle pipette speciali e le pinze. Anche per rea-
lizzare caricatori speciali e pinze, vi preghiamo di rivolgervi a SIEMENSDEMATIC.
