7.2 Videocamera CO per la TwinHead
7.2.1 Struttura della videocamera CO (stazionario, P&P (tipo 20) 8 x 8)
77
Fig. 7.2 - 1 Videocamera CO per la TwinHead (stazionario, P&P, tipo 20, 8 x 8)
7.2.1.1 Dati tecnici
77
(1) Involucro della videocamera con video-
camera integrata ed amplificatore della
videocamera
(2) Lastra di vetro sotto la quale si trovano
i piani d'illuminazione ed ottico
Misure CO
0,6 mm x 0,3 mm fino a 8 mm x 8 mm con misurazione semplice
del componente
Gamma CO
Da 0201 a SO, PLCC, QFP, zoccoli, prese, BGA, CO speciali,
Bare Die, Flip-Chip, Shield
Reticolo min. piedini 0,1 mm
Diametro min. Ball-/Bump 0,08 mm
Campo visivo 11 mm x 11 mm
Tipo d’illuminazione Illuminazione dall’alto (tre livelli programmabili)
Manuale per l'uso SIPLACE HF 7 Ampliamenti della stazione
Versione software SR.504.xx Edizione 07/2003 IT 7.2 Videocamera CO per la TwinHead
299
7.2.1.2 Posizione
77

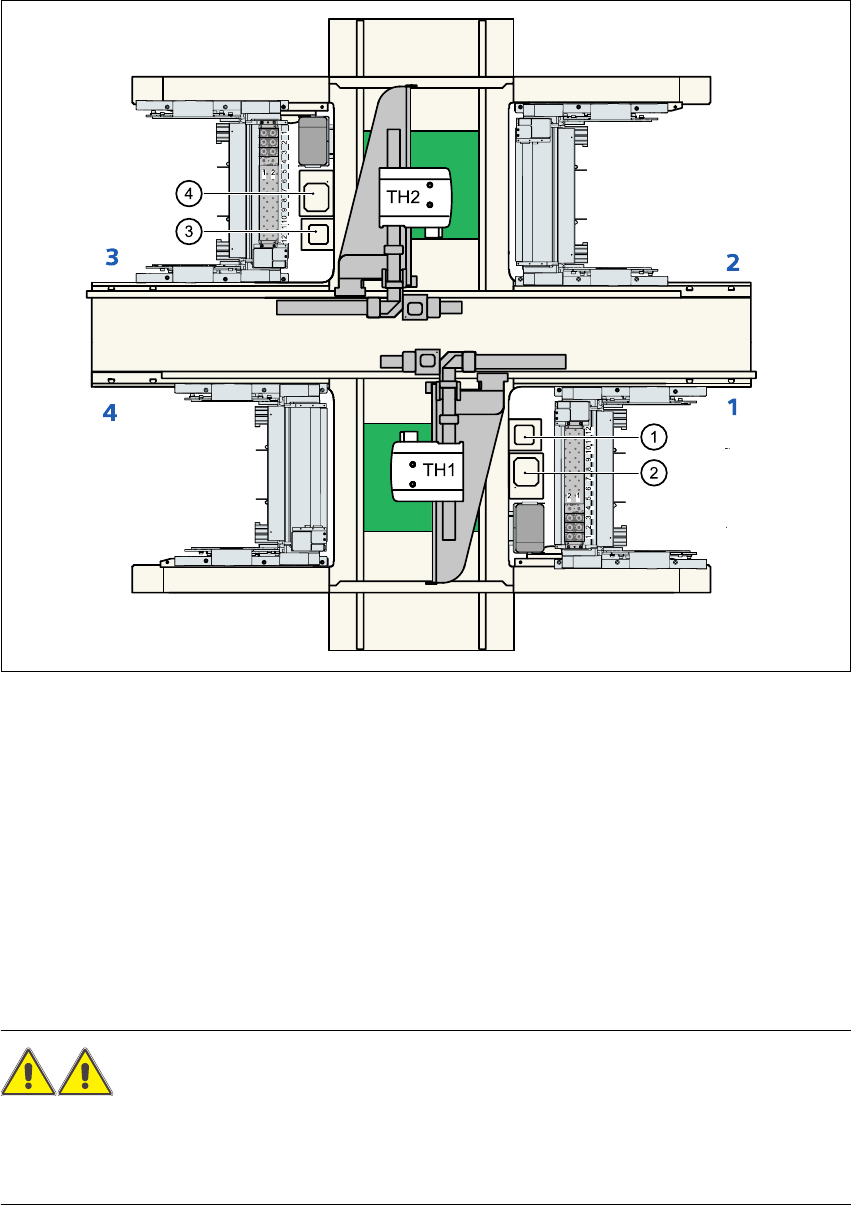

Fig. 7.2 - 2 Posizione delle videocamere CO per il SIPLACE TwinHead
TH1 TwinHead, portale 1
TH2 TwinHead, portale 2
(1) Posizione di montaggio per la videocamera CO (stazionario, P&P (tipo 20) 8 x 8), posto 1
(2) Posizione di montaggio per la videocamera CO (stazionario, P&P (tipo 22) 50 x 40), posto 1
(3) Posizione di montaggio per la videocamera CO (stazionario, P&P (tipo 20) 8 x 8), posto 3
(4) Posizione di montaggio per la videocamera CO (stazionario, P&P (tipo 22) 50 x 40), posto 3
7.2.2 Indicazioni di sicurezza per le videocamere CO della TwinHead durante
la sostituzione di una testa di montaggio
AVVERTENZA PERICOLO DI SCONTRO CON LA TESTA 7
Durante la sostituzione di una testa, dalla testa TwinHead alla testa Collect&Place, le videoca-
mere CO (stazionaria P&P, tipo 22, 50 x 40, e tipo 20, 8 x 8) della TwinHead devono essere
smontate, altrimenti la testa Collect&Place collide con gli involucri della videocamera.
7 Ampliamenti della stazione Manuale per l'uso SIPLACE HF
7.3 Lettore di codice a barre dei componenti Versione software SR.504.xx Edizione 07/2003 IT
300
7.3 Lettore di codice a barre dei componenti
7.3.1 Indicazioni generali
Il dispositivo di montaggio offre la possibilità di leggere l’occupazione delle tracce con l’aiuto di un
lettore di codice a barre per controllare se coincidono e di leggere i dati dei componenti dalle bo-
bine dei componenti. Nei due pannelli d'uso del dispositivo automatico di montaggio è possibile
installare lettori del codice a barre dei componenti. Un set di postallestimento contiene due lettori
del codice a barre dei componenti.
77

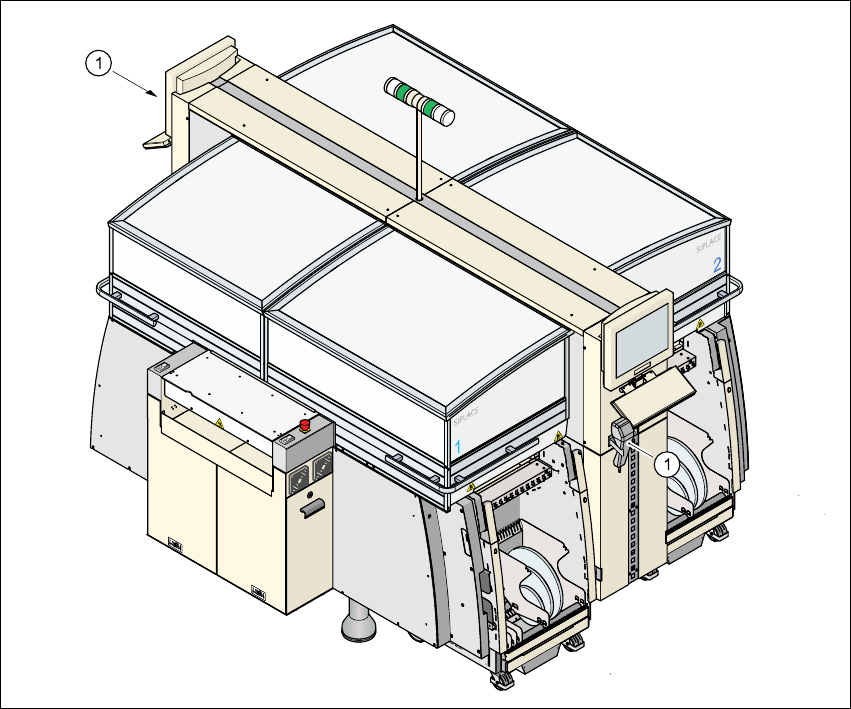

Fig. 7.3 - 1 Lettore di codice a barre dei componenti
(1) Lettore di codice a barre
Occupazione delle tracce 7
Per l’occupazione delle tracce, nelle vetrate di protezione laterali sono collocate strisce di codice
a barre a quattro cifre. La prima cifra serve ad identificare il tavolo CO (1, 2, 3 o 4), le altre tre
indicano il numero della traccia. Ad entrambe le estremità della striscia del codice a barre sono
