Manuale per l'uso SIPLACE HF 7 Am pliamenti della stazione Versione software SR.504.xx Edizione 07/2003 IT 7. 5 Lettore di codice a barre CS 309 7.5.5 Possibilità di montaggio de l lettore di c odice a barre CS Fig.…
7 Ampliamenti della stazione Manuale per l'uso SIPLACE HF
7.5 Lettore di codice a barre CS Versione software SR.504.xx Edizione 07/2003 IT
308
7.5.3 Dati tecnici - Lettore di codice a barre 1D
77
77
77
7.5.4 Dati tecnici - Lettore di codice a barre 2D
77
77
Diodo laser Luce rossa
Lunghezza delle onde 670 nm
Classe laser Classe 2, in base alla DIN EN 60825-1: 2001
Frequenza di scansione 400 ... 1200 Hz
Risoluzione 0,15 mm ... 0,5 mm
Tipi di codice Code 39, Code 128, Code 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(altri su richiesta)
Lunghezza del codice a barre Max. 50 caratteri
Visualizzazione ottica Visualizzazione del funzionamento 4 x LED
Visualizzazione acustica Cicalino
Interfaccia dati RS232, RS 422/485
Allacciamento acustico Spina a 15-pin D-Sub-HD
Tensione d'esercizio 10 V CC ... 30 V CC
Tipo di protezione IP65
Diodo laser Luce rossa
Lunghezza delle onde 650 nm
Classe laser Classe 2, in base alla DIN EN 60825-1: 2001
Frequenza di scansione 100 ... 15 kHz
Risoluzione 0,17 mm ... 0,5 mm
Tipi di codice 2D Matrice dati ECC 200
Lunghezza del codice a barre 2D Max. 20 caratteri
Tipi di codice 1D Code 39, Code 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(altri su richiesta)
Lunghezza del codice a barre 1D Max. 50 caratteri
Visualizzazione ottica Visualizzazione del funzionamento 4 x LED
Visualizzazione acustica Cicalino
Interfaccia dati RS232, RS 422/485, Ethernet
Allacciamento acustico Spina a 15-pin D-Sub-HD
Spina RJ45 10baseT
Tensione d'esercizio 10 V CC ... 30 V CC
Tipo di protezione Classe 3
Manuale per l'uso SIPLACE HF 7 Ampliamenti della stazione
Versione software SR.504.xx Edizione 07/2003 IT 7.5 Lettore di codice a barre CS
309
7.5.5 Possibilità di montaggio del lettore di codice a barre CS

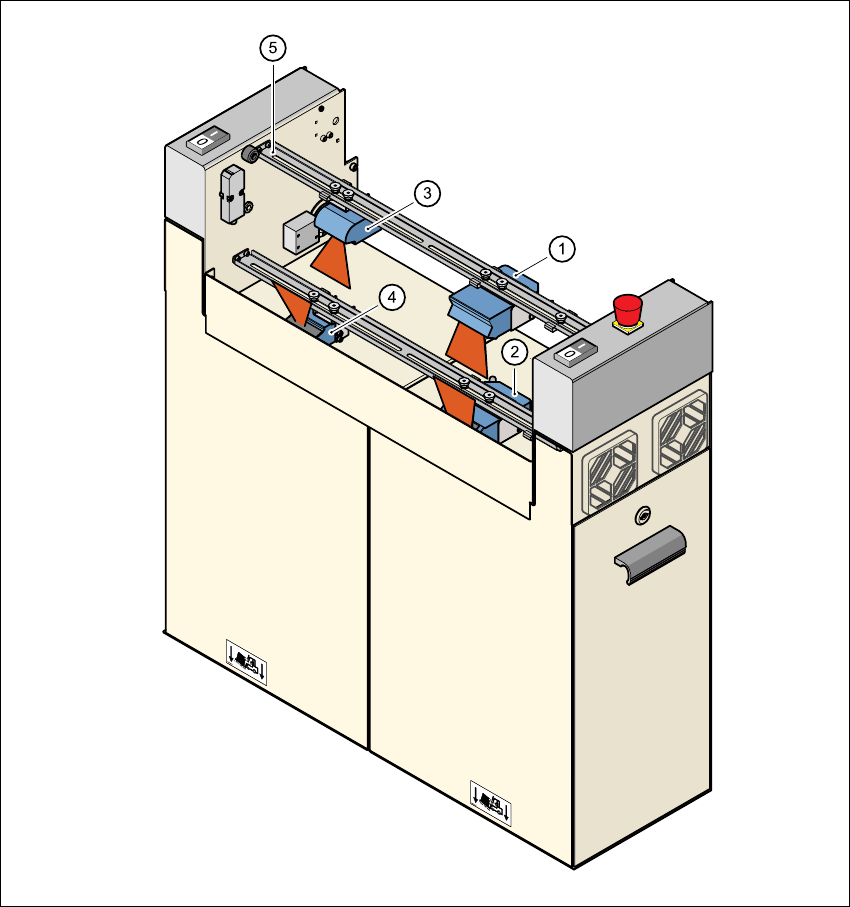

Fig. 7.5 - 3 Possibilità di montaggio del lettore di codice a barre CS
77
(1)Lettore di codice a barre 2D "sopra"
(2)Lettore di codice a barre 2D "sotto"
(3)Lettore di codice a barre 1D "sopra"
(4)Lettore di codice a barre 1D "sotto"
(5)Binario di montaggio
7 Ampliamenti della stazione Manuale per l'uso SIPLACE HF
7.6 Centraggio substrato ceramica Versione software SR.504.xx Edizione 07/2003 IT
310
7.6 Centraggio substrato ceramica
7.6.1 Indicazioni generali
I substrati di ceramica sono fragili e quindi sensibili nei confronti degli oneri meccanici, una sen-
sibilità che si presenta per esempio quando si bloccano i circuiti stampati per il processo di mon-
taggio.Quando si montano i substrati di ceramica, i dispositivi automatici dovrebbero quindi
essere sempre dotati del centraggio meccanico del substrato di ceramica.Per ogni traccia di tra-
sporto vengono installati due dispositivi di centraggio meccanici.
7.6.2 Centraggio meccanico
Il centraggio dei substrati di ceramica è montato sul tavolo di sollevamento. Quando il substrato
raggiunge la sua posizione di montaggio, il tavolo di sollevamento si muove verso l'alto.Quando
raggiunge la posizione finale superiore, si attiva il centraggio meccanico del substrato di ceramica
ed il substrato viene fissato stabilmente nel trasporto dei circuiti stampati.Dopo il centraggio mec-
canico, segue il centraggio ottico con la videocamera CS.Un vantaggio particolare del centraggio
del substrato di ceramica è che si possono centrare i substrati di ceramica fino al margine del su-
bstrato.
