Manuale per l'uso SIPLACE HF 7 Ampliamenti della stazione

Versione software SR.504.xx Edizione 07/2003 IT 7.10 Calibrazione di precisione

319

7.10 Calibrazione di precisione

7.10.1 Indicazioni generali

Nella calibrazione di precisione si misura l’offset di montaggio del dispositivo automatico e si cal-

colano con esso i valori di correzione. Il programma di misura ’Calibrazione di precisione’ è inte-

grato nel programma SITEST. Una descrizione dettagliata della procedura di misura è contenuta

nelle istruzioni d’uso della ’Calibrazione di precisione’ (Art.-n. 00191655-xx).

ATTENZIONE

L’accesso al programma SITEST è protetto da una password. Questo programma può essere ri-

chiamato ed usato solo da tecnici della ditta SIEMENSDEMATIC o da persone munite della rela-

tiva qualifica. 7

7.10.2 Requisiti del sistema

Per l’uso della calibrazione di precisione si devono soddisfare i seguenti requisiti del sistema:

Tipo di dispositivo automatico HF

Software del calcolatore della stazione a partire dalla versione 504.xx

SITEST a partire dalla versione 504.xx

7.10.3 Dispositivi di misura e ausiliari

Vengono forniti insieme alla macchina:

– lastra di misura (lastra di vetro in una cornice di metallo)

– pellicola trasparente adesiva da entrambi i lati

– unità d’illuminazione

– componenti CERAM nel caricatore per la testa Collect&Place da 12 segmenti

7.10.4 Descrizione del funzionamento

Montare un numero maggiore di componenti CERAM su una lastra di vetro rivestita da pellicola

adesiva. I componenti CERAM sono muniti di fiducial di riferimento agli angoli del lato superiore.

Nelle immediate vicinanze di queste fiducial dei componenti si trovano anche sulla lastra di vetro

fiducial di riferimento.

7 Ampliamenti della stazione Manuale per l'uso SIPLACE HF

7.10 Calibrazione di precisione Versione software SR.504.xx Edizione 07/2003 IT

320

. 77

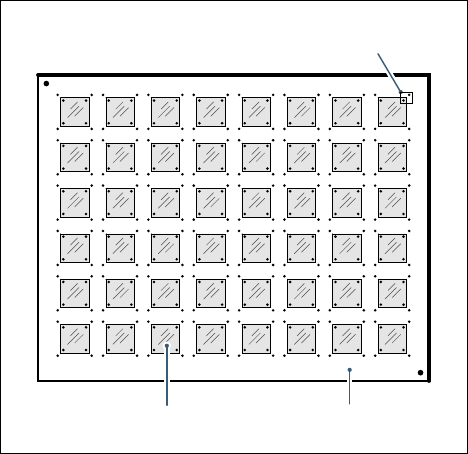

Fig. 7.10 - 1 Principio della calibrazione di precisione

Subito dopo il montaggio, la videocamera del circuito stampato fa quattro sequenze di riprese

delle relative fiducial di riferimento del circuito stampato e componente. Poi con l'aiuto del pro-

gramma di analisi si determinano gli offset di montaggio in direzione X/Y e la deviazione angolare

Φ. Con i valori di offset si calcolano i valori di correzione, che vengono inseriti nel file di macchina

FK_off.ma del dispositivo automatico.

7.10.5 Modalità di misura

Per la misura si può scegliere una delle seguenti modalità:

– misurare i valori di una singola testa di montaggio.

– misurare i valori di tutte le teste di montaggio di un'area di lavorazione.

– misurare i valori per tutto il dispositivo automatico.

Si può ripetere a piacere la misurazione con o senza la misurazione nuova dei componenti

CERAM.

7.10.6 Rappresentare ed analizzare i valori di misura

Si possono rappresentare graficamente sullo schermo e memorizzare su dischetto i valori di mi-

sura. È possibile scegliere uno dei seguenti tipi di rappresentazione:

– rappresentare valori di misura per ogni singola testa di montaggio.

– rappresentare i valori di misura di ogni singolo segmento

– rappresentare valori di misura per la direzione X o Y o misurazione degli angoli.

Componenti di vetro Lastra di vetro

Area della videocamera dei circuiti stampati

Manuale per l'uso SIPLACE HF 7 Ampliamenti della stazione

Versione software SR.504.xx Edizione 07/2003 IT 7.11 Sensore dei componenti

321

7.11 Sensore dei componenti

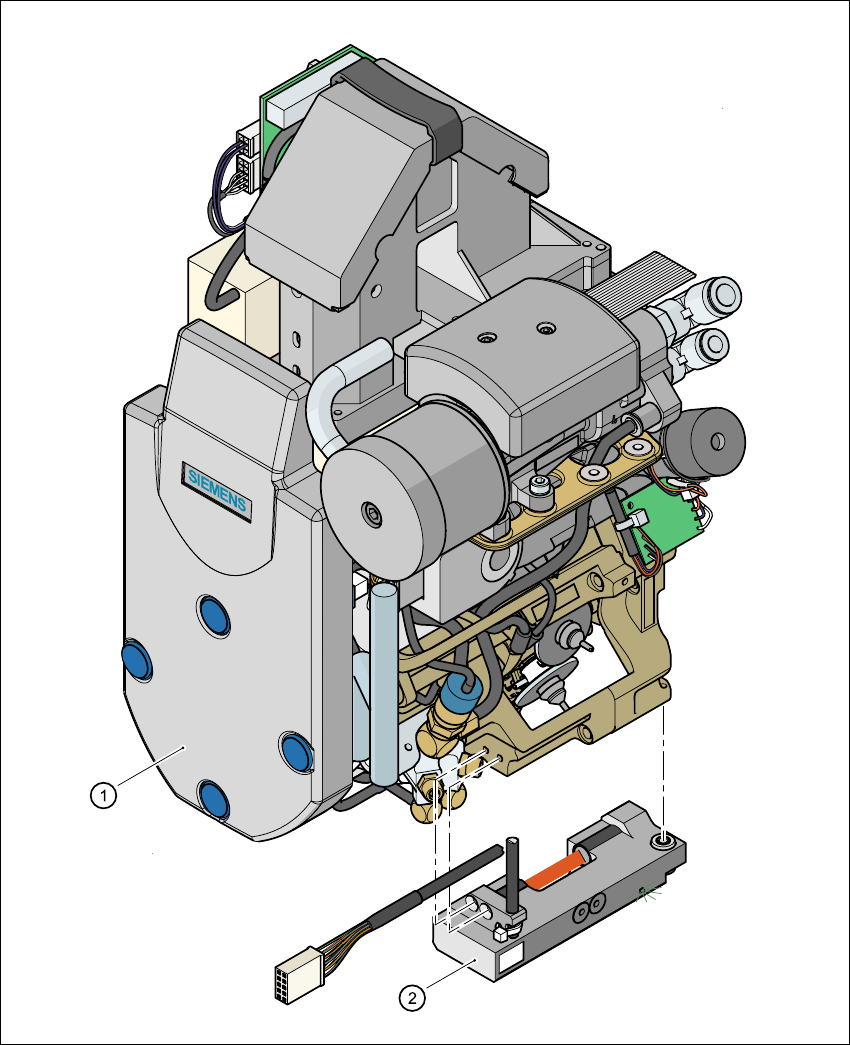

Fig. 7.11 - 1 Testa di montaggio con sensore dei componenti

(1) Testa di montaggio

(2) Sensore dei componenti
