2.5.3 Indicazioni di sicurezza per l'estrazione delle pipette nelle teste Collect&Place
ATTENZIONE
PERICOLO DI FERITE ALLE DITA A CAUSA DELLE PIPETTE APPUNTITE 2
Quando si estraggono le pipette, fare attenzione alle dita quando si estraggono dalla bussola le
pipette delle teste Collect&Place nella posizione di prelievo/montaggio (Pos. 2 nella Fig. 2.5 - 2).
Se si estraggono a mano le pipette dalla bussola, procedere nel modo descritto a seguito:
Æ Fare avanzare a passi fino alla posizione di prelievo (Pos. 1) la bussola dalla quale si desidera
estrarre la pipetta.
Æ In questa posizione estrarre la pipetta dalla bussola.
2
Fig. 2.5 - 2 Posizione della bussola durante la sostituzione manuale della pipetta
2
(1) Posizione di prelievo per bussole e pipette
(2) Posizione di prelievo e di montaggio
Manuale per l'uso SIPLACE HF 2 Sicurezza d’esercizio
Versione software SR.504.xx Edizione 07/2003 IT 2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico
49
2.5.4 Indicazioni di sicurezza per lo spostamento manuale dell'asse Z nella
TwinHead
ATTENZIONE PERICOLO DI SCHIACCIAMENTO NELLA TWINHEAD 2
Non si può assolutamente muovere verso il basso l'asse Z con la mano nel tampone dell'unità di
ripresa. A causa della forte forza elastica del cilindro, quando il tampone ritorna sussiste pericolo
di ferite per le dita. Ciò vale anche per il settore interno della TwinHead, quando l'asta dello stan-
tuffo ritorna alla posizione di partenza.
Fig. 2.5 - 3 Pericolo di schiacciamento a causa dell'unità di ripresa nella TwinHead
2
(1)Unità di ripresa, cilindro dell'aria compressa
(2)Asta dello stantuffo
(3)Tampone dell'unità di ripresa
(A)Punto di schiacciamento delle dita
2 Sicurezza d’esercizio Manuale per l'uso SIPLACE HF
2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico Versione software SR.504.xx Edizione 07/2003 IT
50
2.5.5 Indicazioni di sicurezza per le videocamere CO della TwinHead durante
la sostituzione di una testa
AVVERTENZA PERICOLO DI SCONTRO CON LA TESTA 2
Durante la sostituzione di una testa, dalla testa TwinHead alla testa Collect&Place, le videoca-
mere CO (stazionaria P&P, tipo 22, 50 x 40, e tipo 20, 8 x 8) della TwinHead devono essere
smontate, altrimenti la testa Collect&Place collide con gli involucri della videocamera.
2

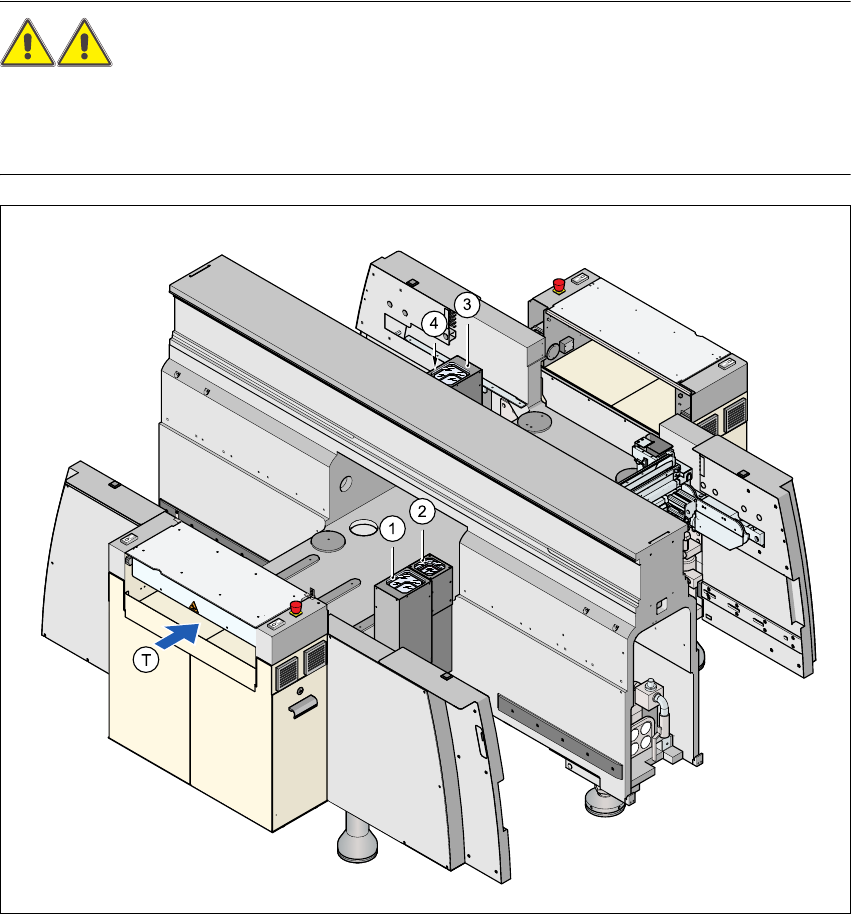

Fig. 2.5 - 4 Indicazioni di sicurezza per i moduli Vision della TwinHead durante la sostituzione
di una testa di montaggio
2
(1) Posizione di montaggio, videocamera CO (stazionario, P&P (tipo 22) 50 x 40), posto 1
(2) Posizione di montaggio, videocamera CO (stazionario, P&P (tipo 20) 8 x 8), posto 1
(3) Posizione di montaggio, videocamera CO (stazionario, P&P (tipo 22) 50 x 40), posto 3
(4) Posizione di montaggio, videocamera CO (stazionario, P&P (tipo 20) 8 x 8), posto 3
