Manuale per l'uso SIPLACE HF 2 Sicurezza d’esercizio Versione software SR.504.xx Edizione 07/2003 IT 2.6 Dispositivi di sicurezza 55 2.6.2 Interruttori e t ast i del dispositivo automatico 2.6.2.1 Posizione di inter…
2 Sicurezza d’esercizio Manuale per l'uso SIPLACE HF
2.6 Dispositivi di sicurezza Versione software SR.504.xx Edizione 07/2003 IT
54
menti ribaltabili in alto sul convogliatore d'entrata o d'uscita del trasporto dei circuiti stampati e la
protezione ad innesto del convogliatore d'entrata e d'uscita rendono sicuro l'accesso al trasporto
dei circuiti stampati.
Funzionamento 2
Se una cappa protettiva viene oscillata verso l’alto o uno dei rivestimenti sul trasporto dei circuiti
stampati viene sollevato, l’alimentazione di corrente degli assi del portale viene interrotta imme-
diatamente. Gli assi del portale si fermano. Sullo schermo viene visualizzato il messaggio "Chiu-
dere il rivestimento".
Æ Chiudere le cappe protettive e premere uno dei tasti d'avvio per continuare il montaggio.
2

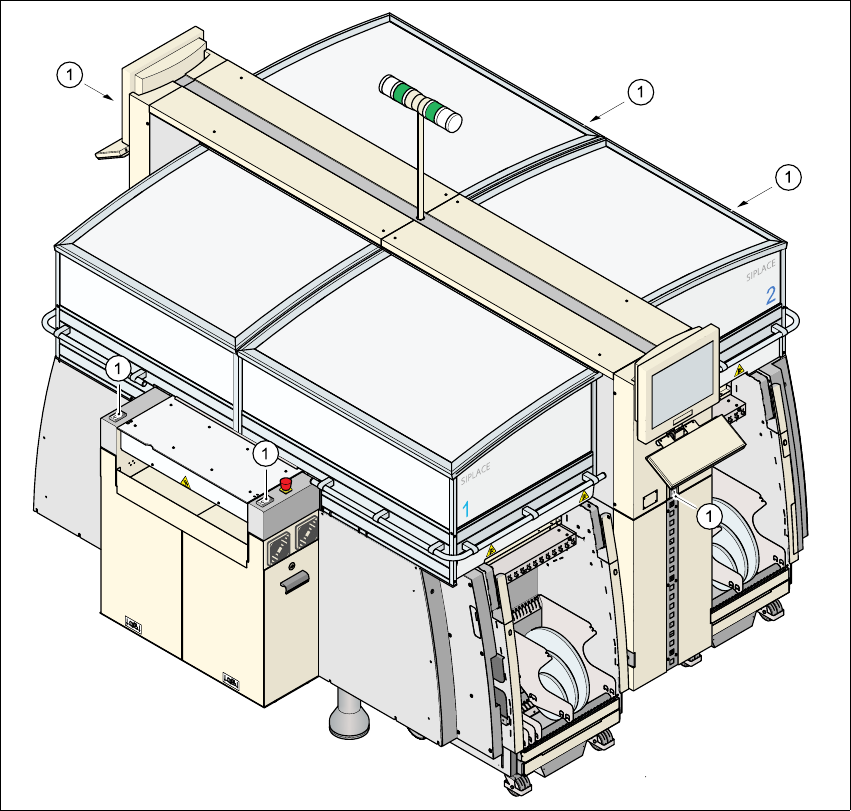

Fig. 2.6 - 2 Posizione dei tasti d'avvio (bianco) sul dispositivo automatico
(1) Tasto d'avvio (bianco) sul dispositivo automatico
Manuale per l'uso SIPLACE HF 2 Sicurezza d’esercizio
Versione software SR.504.xx Edizione 07/2003 IT 2.6 Dispositivi di sicurezza
55
2.6.2 Interruttori e tasti del dispositivo automatico
2.6.2.1 Posizione di interruttori e tasti nel dispositivo automatico
2
Fig. 2.6 - 3 Posizione di interruttori e tasti - panoramica sul lato d'uscita del CS
2
(1) Interruttore principale
(2)Tasto stop (nero) nel pannello di controllo sul lato dell'alimentazione di corrente
(3)Tasto Start (bianco) nel pannello di controllo sul lato dell'alimentazione di corrente
(4)Contatore di componenti nel pannello di controllo sul lato dell'alimentazione della corrente
(5)Tasto di ARRESTO D'EMERGENZA nel lato d’uscita
(6)Tasto d'avvio (bianco) nel lato d’uscita
(7)Tasto d'arresto (nero) nel lato d’uscita
(8)Presa di servizio nell'innesto dell'alimentazione della corrente dietro il rivestimento
(T)Direzione di trasporto CS
2 Sicurezza d’esercizio Manuale per l'uso SIPLACE HF
2.6 Dispositivi di sicurezza Versione software SR.504.xx Edizione 07/2003 IT
56
2
Fig. 2.6 - 4 Posizione di interruttori e tasti - panoramica sul lato d'entrata del CS
2
(1)Tasto di ARRESTO D'EMERGENZA nel lato d’entrata
(2) Tasto d'avvio (bianco) nel lato di entrata
(3) Tasto d'arresto (nero) nel lato di entrata
(4) Tasto Start (bianco) nel pannello di controllo sul lato dell'unità dell'aria compressa
(5) Tasto Stop (nero) nel pannello di controllo sul lato dell'unità ad aria compressa
(T)Direzione di trasporto CS
