2.6.2 Interruttori e tasti del dispositivo automatico
2.6.2.1 Posizione di interruttori e tasti nel dispositivo automatico
2
Fig. 2.6 - 3 Posizione di interruttori e tasti - panoramica sul lato d'uscita del CS
2
(1) Interruttore principale
(2)Tasto stop (nero) nel pannello di controllo sul lato dell'alimentazione di corrente
(3)Tasto Start (bianco) nel pannello di controllo sul lato dell'alimentazione di corrente
(4)Contatore di componenti nel pannello di controllo sul lato dell'alimentazione della corrente
(5)Tasto di ARRESTO D'EMERGENZA nel lato d’uscita
(6)Tasto d'avvio (bianco) nel lato d’uscita
(7)Tasto d'arresto (nero) nel lato d’uscita
(8)Presa di servizio nell'innesto dell'alimentazione della corrente dietro il rivestimento
(T)Direzione di trasporto CS
2 Sicurezza d’esercizio Manuale per l'uso SIPLACE HF
2.6 Dispositivi di sicurezza Versione software SR.504.xx Edizione 07/2003 IT
56
2

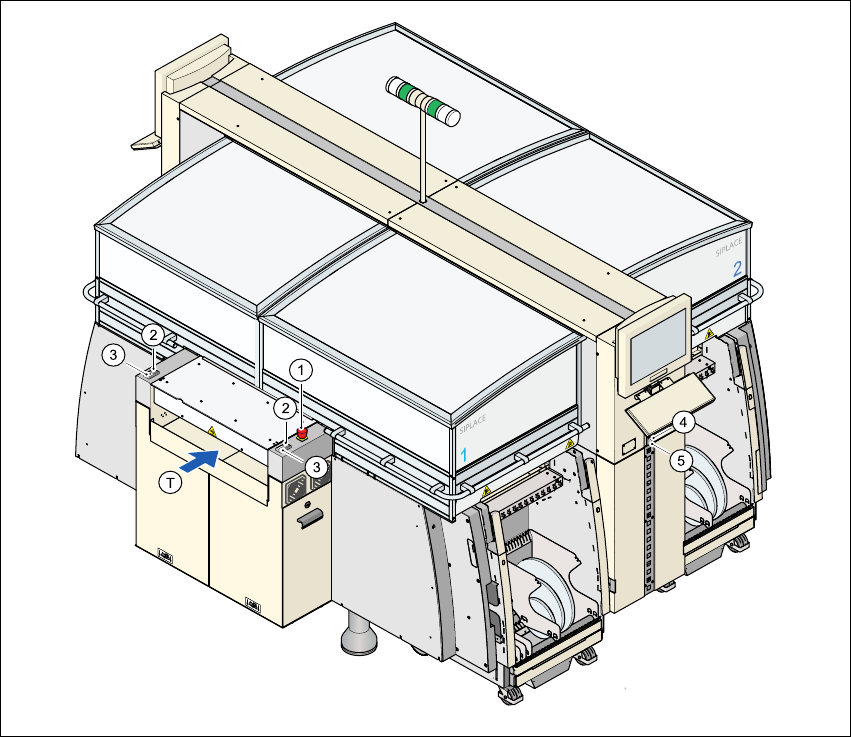

Fig. 2.6 - 4 Posizione di interruttori e tasti - panoramica sul lato d'entrata del CS
2
(1)Tasto di ARRESTO D'EMERGENZA nel lato d’entrata
(2) Tasto d'avvio (bianco) nel lato di entrata
(3) Tasto d'arresto (nero) nel lato di entrata
(4) Tasto Start (bianco) nel pannello di controllo sul lato dell'unità dell'aria compressa
(5) Tasto Stop (nero) nel pannello di controllo sul lato dell'unità ad aria compressa
(T)Direzione di trasporto CS
Manuale per l'uso SIPLACE HF 2 Sicurezza d’esercizio
Versione software SR.504.xx Edizione 07/2003 IT 2.6 Dispositivi di sicurezza
57
2.6.2.2 Posizione degli interruttori di protezione nel dispositivo automatico
2

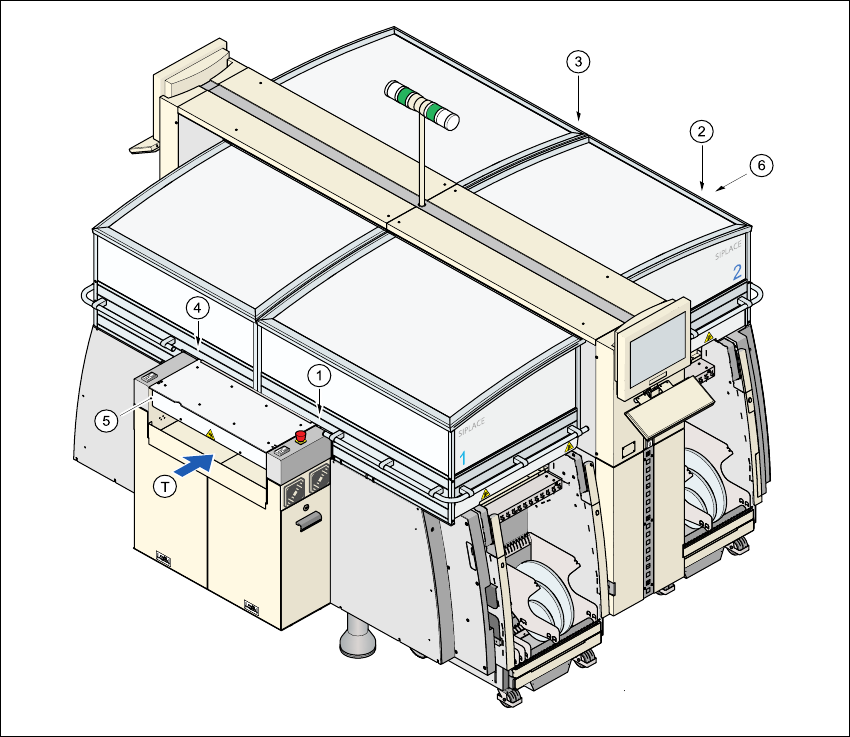

Fig. 2.6 - 5 Posizione degli interruttori di protezione nel dispositivo automatico
2
(1)Interruttore delle cappe di protezione, posto 1
(2)Interruttore delle cappe di protezione, posto 2
(3)Interruttore delle cappe di protezione, posto 3
(4)Interruttore delle cappe di protezione, posto 4
(5)Interruttore di protezione per la cappa di rivestimento nel lato d'entrata del trasporto CS
(6)Interruttore di protezione per la cappa di rivestimento nel lato d'uscita del trasporto CS
(T)Direzione di trasporto CS
