2 Sicurezza d’esercizio Manu ale per l'uso SIPLACE HF 2.6 Dispositivi di sicurezza Versione software SR.504.xx Edizione 07/2003 IT 60 2.6.3 Posizione della combinazione di sicu rezza di protezione e presa di servizi…
Manuale per l'uso SIPLACE HF 2 Sicurezza d’esercizio
Versione software SR.504.xx Edizione 07/2003 IT 2.6 Dispositivi di sicurezza
59
Contatore dei componenti (Pos. 4 nella Fig. 2.6 - 3) 2
Qui si può leggere il numero dei componenti montati.
Tasto d'ARRESTO D'EMERGENZA, arrestabile, con protezione di sovraccarico a norma della
EN 418 (Pos. 5 nella Fig. 2.6 - 3
e Pos. 1 nella Fig. 2.6 - 4) 2
Il tasto d'ARRESTO D'EMERGENZA è un tasto con pulsante rosso che rimane fermo in questa
posizione dopo averlo premuto. Quando si preme il tasto d'ARRESTO D'EMERGENZA, il contatto
di commutazione apre il circuito di sicurezza e si attiva il dispositivo di sicurezza (CPS K6). La
tensione del circuito intermedio (250 V CC) per gli assi del portale e la tensione del circuito inter-
medio (145 V CC) per gli assi della stella vengono spente. I servoamplificatori degli assi DP o Z
continuano ad essere alimentati con 40 V. Il contatto spia del tasto d'ARRESTO D'EMERGENZA
si chiude e sullo schermo appare il messaggio "ARRESTO D'EMERGENZA attivato". I gruppi di
componenti
– trasporto CS
– bloccaggio CS
– regolazione larghezza
– stopper CS e
– dispositivo di taglio cinghia vuota
vengono disattivati.
INDICAZIONE Il montaggio viene interrotto e può essere continuato o interrotto dopo che la mac-
china è ritornata ad essere in funzione. 2
Interruttore delle cappe di protezione 1, 2, 3 e 4 (Pos. 1, 2, 3 e 4 nella Fig. 2.6 - 4) ed interruttore
di protezione per le cappe di protezione nel lato d'entrata e d'uscita del trasporto CS (Pos. 5
nella Fig. 2.6 - 4
) 2
Questi interruttori controllano che le cappe di protezione o di rivestimento siano chiuse. Se le
cappe sono chiuse, il contatto di sicurezza è chiuso e quello spia è aperto. Quando si apre una
delle cappe, si apre il circuito di sicurezza e si chiude quello spia. Singole componenti vengono
disattivate o rimangono attivate (vedi Fig. 2.6 - 9
, pagina 65).
2 Sicurezza d’esercizio Manuale per l'uso SIPLACE HF
2.6 Dispositivi di sicurezza Versione software SR.504.xx Edizione 07/2003 IT
60
2.6.3 Posizione della combinazione di sicurezza di protezione e presa di servizio
2

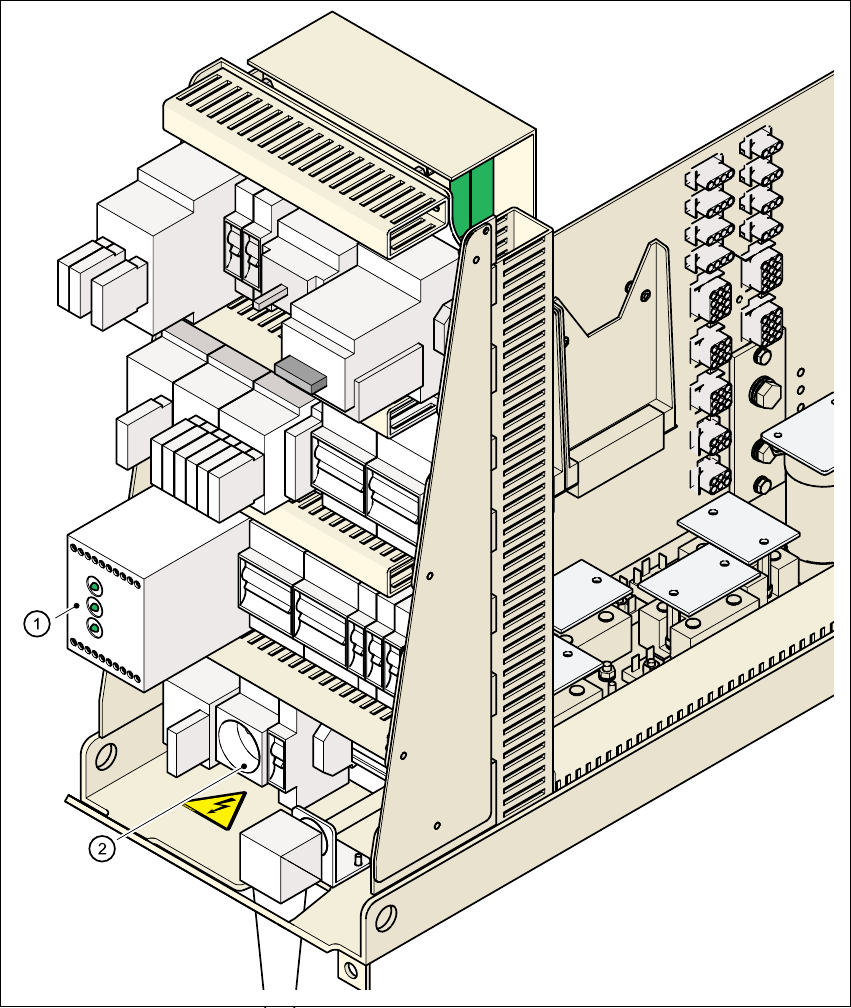

Fig. 2.6 - 6 Posizione della combinazione di sicurezza di protezione e presa di servizio
2
(1) Combinazione di protezione di sicurezza
(2)Presa di servizio
Manuale per l'uso SIPLACE HF 2 Sicurezza d’esercizio
Versione software SR.504.xx Edizione 07/2003 IT 2.6 Dispositivi di sicurezza
61
Combinazione di protezione di sicurezza 3TK2806 (Pos. 1 nella Fig. 2.6 - 6) 2
La combinazione protettiva di sicurezza si trova nell'innesto dell'alimentazione della corrente.
Viene usata per controllare gli interruttori d'arresto d'emergenza ed i dispositivi di protezione.
Si deve adempiere a tre condizioni per l'attivazione della combinazione di protezione di sicurezza:
– Deve essere stato dato il segnale "attivazione del software".
– Deve essere chiuso il circuito di sicurezza.
– Deve essere stato premuto il tasto avvio.
Sul lato anteriore della combinazione di sicurezza si trovano tre LED verdi per la visualizzazione
d'esercizio (vedi Fig. 2.6 - 8
, pagina 63):
– Il LED "Rete" indica la presenza di tensione.
– I LED "Canale 1" e "Canale 2" sono accesi quando è stato premuto il tasto Avvio ed è chiuso
il circuito d'arresto d'emergenza.
Presa di servizio (Pos. 2 nella Fig. 2.6 - 6) 2
La presa di servizio si trova nell'innesto dell'alimentazione di corrente ed è protetta dal rivesti-
mento. La si può usare solo se il dispositivo automatico è dotato di allacciamento a 5 conduttori
(L1, L2, L3, N e PE) con la rete d'alimentazione. In caso di allacciamento a 4 conduttori, per esem-
pio senza N, non si potrà usare la presa.
AVVERTENZA 2
Osservare anche le istruzioni di sicurezza sulle tensioni con pericolo di morte, anche se il dispo-
sitivo automatico è spento! (Vedi sezione 2.1.5 pagina 26)
