Manuale per l'uso SIPLACE HF 2 Sicurezza d’esercizio Versione software SR.504.xx Edizione 07/2003 IT 2.9 Stato d'energia del dispositivo automatico d opo lo spegnimento dell'interrutt ore principale 75 2 F…
2 Sicurezza d’esercizio Manuale per l'uso SIPLACE HF
2.9 Stato d'energia del dispositivo automatico dopo lo spegnimento dell'interruttore principale Versione software SR.504.xx Edizione 07/
2003 IT
74
2.9.1 Interruttore principale spento - dispositivo automatico attaccato alla rete
AVVERTENZA
Nonostante l'interruttore principale spento, i seguenti componenti continuano a portare tensioni
pericolose per la vita delle persone:
– Morsetti di collegamento cavi L1, L3 e L5 dell'interruttore principale Q1 (vedi Fig. 2.9 - 4
)
– Presa di servizio X102 (vedi Fig. 2.9 - 4
)
– Dispositivo automatico di sicurezza F1 per la presa di servizio (vedi Fig. 2.9 - 4
)
– Filtro di rete Z1 (vedi Fig. 2.9 - 4
)
– Morsettiera X100 per il collegamento del cavo d'alimentazione di rete
– Il colore di tutti i compressori singoli che trasmettono corrente anche quando l'interruttore prin-
cipale è spento è marrone.
– Unità dell'asse
Manuale per l'uso SIPLACE HF 2 Sicurezza d’esercizio
Versione software SR.504.xx Edizione 07/2003 IT 2.9 Stato d'energia del dispositivo automatico dopo lo spegnimento dell'interruttore
principale
75
2

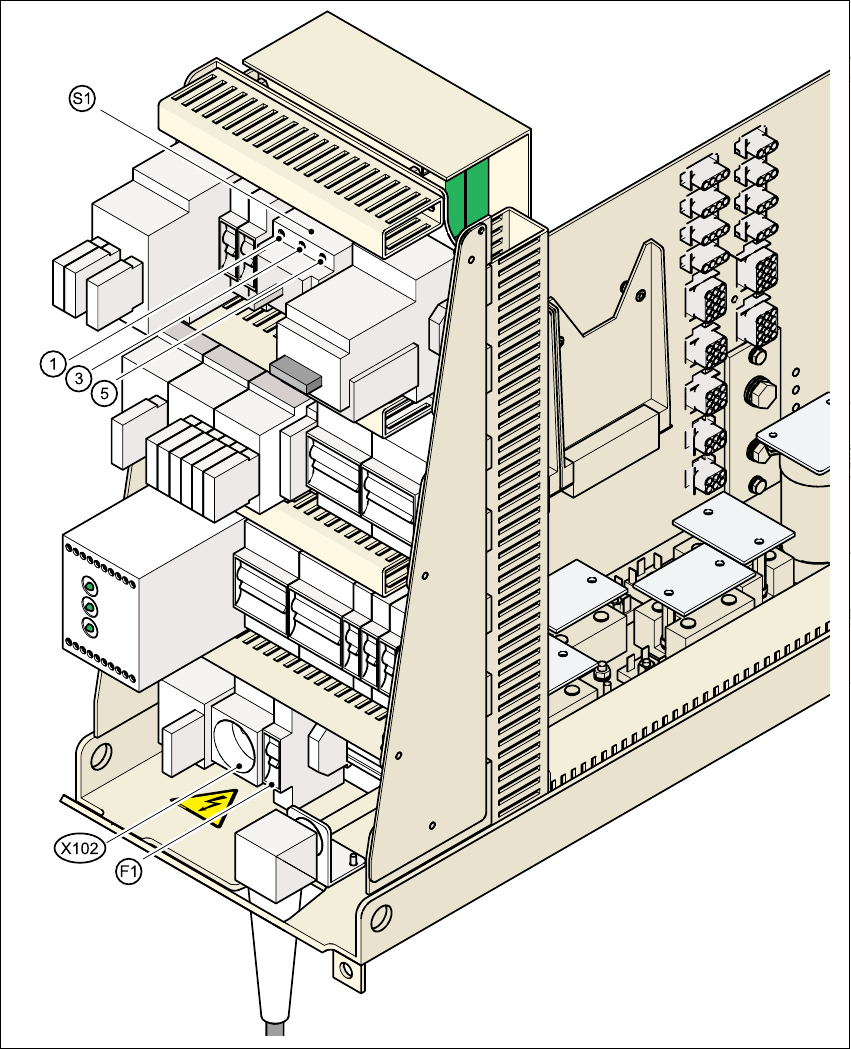

Fig. 2.9 - 4 Innesto dell'alimentazione della corrente, panoramica frontale
2
S1 Interruttore principale
X102 Presa di servizio
F1 Dispositivo di protezione per la presa di servizio
2 Sicurezza d’esercizio Manuale per l'uso SIPLACE HF
2.9 Stato d'energia del dispositivo automatico dopo lo spegnimento dell'interruttore principale Versione software SR.504.xx Edizione 07/
2003 IT
76
2

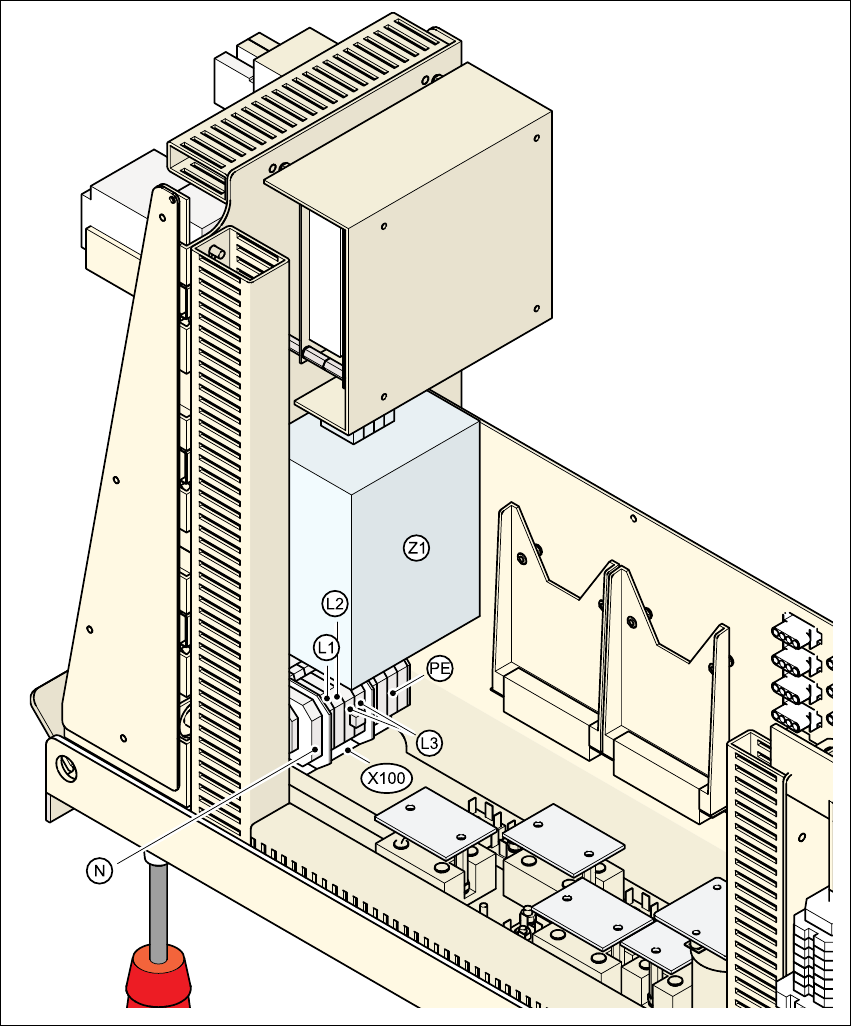

Fig. 2.9 - 5 Innesto dell'alimentazione di corrente, panoramica retro
2
Z1 Filtro di rete
X100 Morsetti di collegamento per il cavo d'alimentazione di rete
