2.9.2 Interruttore principale spento - dispositivo automatico staccato dalla rete
Il dispositivo automatico é elettricamente privo d'energia tranne tracce minime di tensioni residue
nel innesto dell’alimentazione di corrente.
2.9.3 Stato dell'aria compressa dopo lo spegnimento dell'interruttore principale
Quando si spegne l'interruttore principale (Pos. 1 della Fig. 2.9 - 1) o quando viene meno l'alimen-
tazione di rete per il dispositivo automatico, si chiude la valvola principale a controllo elettrico Y1
dell'unità dell'aria compressa (Pos. 1 della Fig. 2.8 - 1
). Entro 5 sec., la pressione diminuisce e
passa a 0 MPa (0 bar).
2.10 Bloccaggio del dispositivo automatico e posizio-
namento di cartelli d'avvertenza
2.10.1 Compito e scopo
Prima di eseguire qualsiasi tipo di operazioni di manutenzione o d'assistenza, ci si deve assicu-
rare che la macchina non possa riaccendersi e posizionare i relativi cartelli d'avvertenza. Attenen-
dosi severamente alla procedura descritta a seguito si escluderà il pericolo di ferimento dei
dipendenti.
ISTRUZIONE Questo procedimento contiene i requisiti minimi posti alla procedura di bloccaggio
o posizionamento di cartelli d'avvertenza nel dispositivo automatico durante le operazioni di ma-
nutenzione e di assistenza. Altri provvedimenti di sicurezza necessari per concludere in modo si-
curo tutte le operazioni potranno essere specificate dalla sicurezza sul lavoro, dall'incaricato alla
sicurezza, dal comitato di sicurezza e dal reparto salute. 2
2.10.2 Descrizione
Attenersi sempre alla procedura descritta a seguito se si desidera attivare, regolare o mettere in
circolazione energia nel dispositivo automatico.
Æ Informare tutti i dipendenti interessati.
Æ Spegnere il dispositivo automatico o tutti gli apparecchi accessori. Per compiere questa ope-
razione, eseguire le procedure di spegnimento normali come
– premere il tasto d'arresto,
– spegnere il calcolatore della stazione,
Manuale per l'uso SIPLACE HF 2 Sicurezza d’esercizio
Versione software SR.504.xx Edizione 07/2003 IT 2.10 Bloccaggio del dispositivo automatico e posizionamento di cartelli d'avvertenza
79
– spegnere il dispositivo automatico con l'interruttore principale.
Æ Staccare il dispositivo automatico da tutte le sue fonti d'energia come
– l'alimentazione dell'aria compressa e
– l'alimentazione di rete.
Æ Bloccare gli impianti.
– Applicare ovunque sia possibile un lucchetto, per esempio nel salvamotore.
2

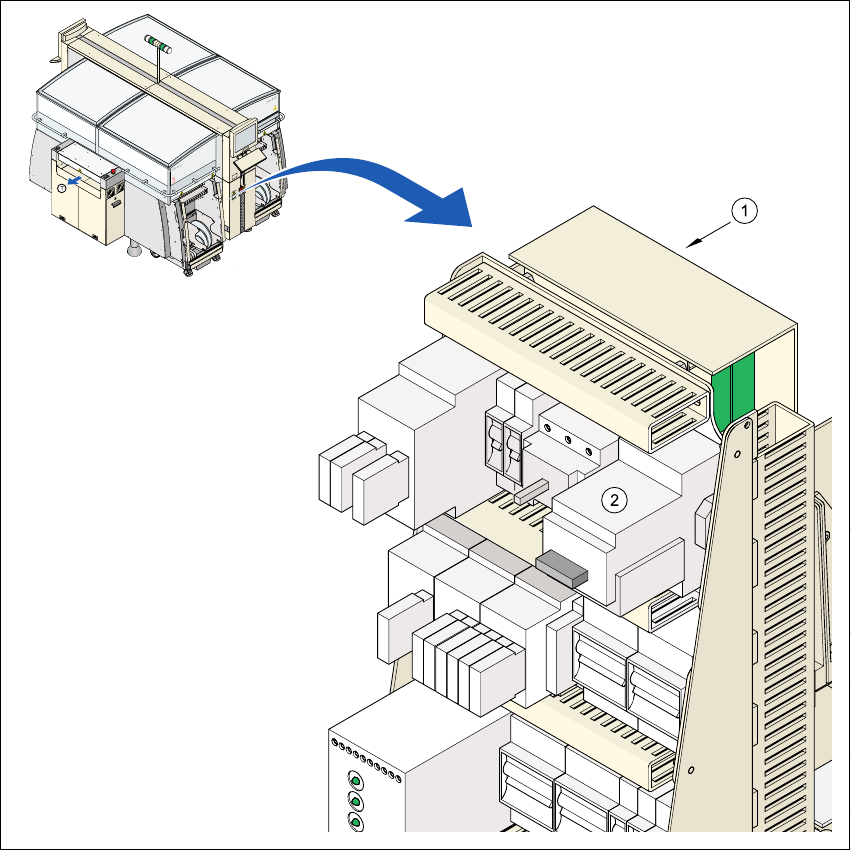

Fig. 2.10 - 1 Posizione dell'interruttore di protezione del motore
2
(1)Alimentazione di corrente
(2)Interruttore di protezione del motore
(T)Direzione di trasporto circuito stampato
2 Sicurezza d’esercizio Manuale per l'uso SIPLACE HF
2.10 Bloccaggio del dispositivo automatico e posizionamento di cartelli d'avvertenza Versione software SR.504.xx Edizione 07/2003 IT
80
2
Fig. 2.10 - 2 Salvamotore bloccato
2
– In alternativa: posizionare cartelli d'avvertenza
Se è possibile bloccare la macchina con un lucchetto, farlo in ogni caso. Ci sono tuttavia
situazioni in cui non si può applicare un lucchetto per attivare l'energia. In questi casi è ne-
cessario applicare cartelli d'avvertenza nelle macchine attivate per informare i dipendenti
che la macchina è stata accesa per motivi di assistenza. Il cartello deve essere fissato
bene, deve essere visibile da tutti i lati e può essere eliminato solo da colui che lo ha appli-
cato. 2
Æ Messa in circolazione dell'energia accumulata
Si devono mettere in circolazione con sistemi adeguati le energie accumulate nell'alimenta-
zione dell'aria compressa e le energie elettriche nei condensatori ad elettroliti. 2

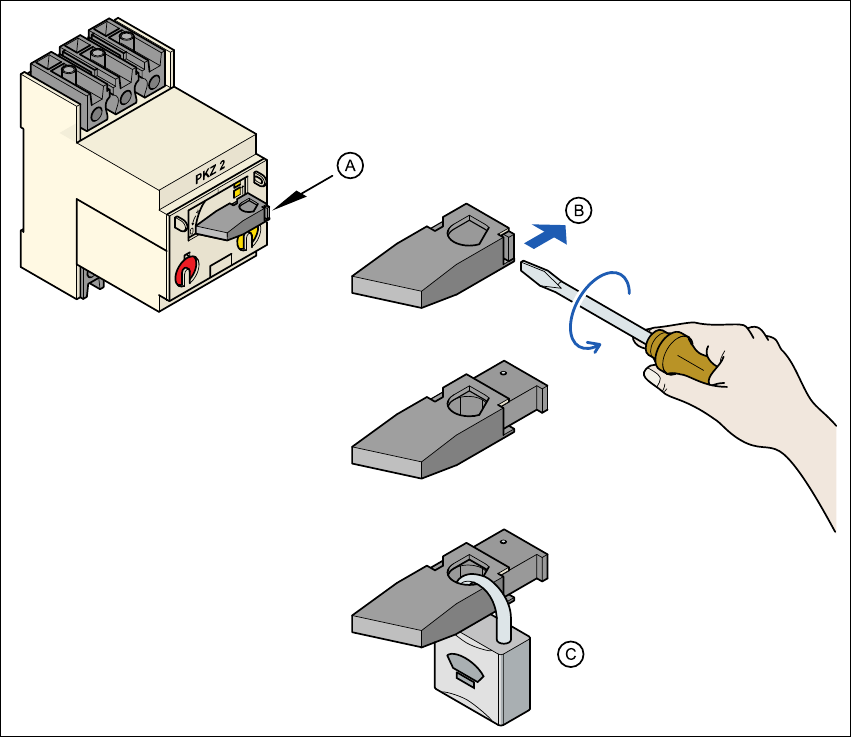

(A) Ruotare la leva di commutazione in senso orario.
(B) Con il cacciavite estrarre la linguetta d'arresto dalla leva di commutazione.
(C) Fissare la leva di commutazione con il chiavistello.
