– Con il Productivity Lift è stato realizzata la funzione di montaggio parallelo, con la quale è pos-
sibile migliorare il rapporto tra tempi produttivi ed improduttivi.
3.1.2 Dati tecnici
Tipi di teste di montaggio SIPLACE TwinHead (TH)
Testa Collect&Place da 6 segmenti (C&P6)
Testa Collect&Place da 12 segmenti (C&P12)
Numero dei portali 2
Potenza di montaggio
(benchmark)
C&P 12 / TH 17.000 CO/h
C&P 6 / TH 12.500 CO/h
TH / TH 7.000 CO/h
Gamma di componenti 0,3 x 0,6 mm² (0201) fino a 85 x 85 mm² / 125 x 10 mm²
Max. 200 x 125 mm²
Altezza CO C&P12: 6 mm
C&P6: 8,5 mm
TH: 25 mm (altezza maggiore su richiesta)
21,7 mm, se è installata una videocamera CS multicolor (tipo 18)
21
Precisione di montaggio C&P12: ± 60 µm (4 σ) standard, ± 55 µm (4 σ) videocamera DCA
C&P6: ± 60 µm (4 σ) standard, ± 55 µm (4 σ) videocamera DCA
TH: ± 35 µm (4 σ) standard, ± 30 µm (4 σ) videocamera CO,
stazionario, P&P (tipo 20) 8x8
Precisione angolare C&P12: ± 0,7° (4 σ)
C&P6: ± 0,3° (4 σ)
TH: ± 0,07° (4 σ)
Formato dei circuiti stampati
(L x L)
Trasporto singolo
50 x 50 mm² fino a 450 x 508 mm²
50 x 80 mm² fino a 610 x 508 mm² (opzione "CS extralunghi")
Trasporto doppio
50 x 50 mm² fino a 450 x 250 mm²
50 x 80 mm² fino a 610 x 250 mm² (opzione "CS extralunghi")
Trasporto doppio in modalità trasporto singolo
50 x 50 mm² fino a 450 x 450 mm²
50 x 80 mm² fino a 610 x 450 mm² (opzione "CS extralunghi")
(su richiesta)
Capacità di preparazione 180 tracce, larghezza 8 mm (60 caricatori S, 3 x 8 mm)
120 tracce, larghezza 8 mm (60 caricatori S, 2 x 8 mm)
60 tracce, larghezza 12 oppure 16 mm (60 caricatori S, 12/16 mm)
40 tracce, larghezza 24 oppure 32 mm (40 caricatori S, 24/32 mm)
28 tracce, larghezza 44 mm (28 caricatori S, 44 mm)
24 tracce, larghezza 56 mm (24 caricatori S, 56 mm)
20 tracce, larghezza 72 mm (20 caricatori S, 72 mm)
16 tracce, larghezza 88 mm (16 caricatori S, 88 mm)
Preparazione dei componenti 4 carrelli CO con portarotoli della cinghia e pattumiere integrate
15 posti da 30 mm di larghezza per carrello CO o fino a
2 Matrix Tray Changer invece dei carrelli CO
Manuale per l'uso SIPLACE HF 3 Dati tecnici
Versione software SR.504.xx Edizione 07/2003 IT 3.1 Descrizione della macchina
89
3
3
Tipi di caricatori Cinghie, bulk-case, caricatori a barra, caricatori OEM specifici
secondo l'applicazione, caricatori Surftape (8, 12, 16 mm), tray
manuale
Allacciamento dell'aria compressa 0,5 - 1,0 MPa (5 - 10 bar),
ca. 350 NL/min. (da C&P 12/TH o C&P 6/TH)
Alimentazione di corrente 3 x 204 V CA ± 5 %, 50/60 Hz, 3 x 32 A
3 x 230 V CA ± 5 %, 50/60 Hz, 3 x 32 A
3 x 380 V CA ± 5 %, 50/60 Hz, 3 x 16 A
3 x 400 V CA ± 5 %, 50/60 Hz, 3 x 16 A
3 x 415 V CA ± 5 %, 50/60 Hz, 3 x 16 A
Spazio necessario (L x L)
Peso
2380 x 2515 mm² / 6,0 m²
2380 x 2614 mm² incl. monitor
3800 kg (macchina base)
4700 kg (allestimento completo con caricatori)
3 Dati tecnici Manuale per l'uso SIPLACE HF
3.2 Progettazione linee Versione software SR.504.xx Edizione 07/2003 IT
90
3.2 Progettazione linee
3.2.1 Descrizione
3
Flessibilità, modularità, compattezza ed elevata densità di potenza contraddistinguono il modello
SIPLACE, che consente la configurazione individuale di una linea di produzione con moduli uguali
e diversi. Se cambiano i requisiti di produzione, grazie alla rispettiva compattezza é possibile ri-
combinare velocemente e senza grandi sforzi i singoli sistemi di montaggio.
3

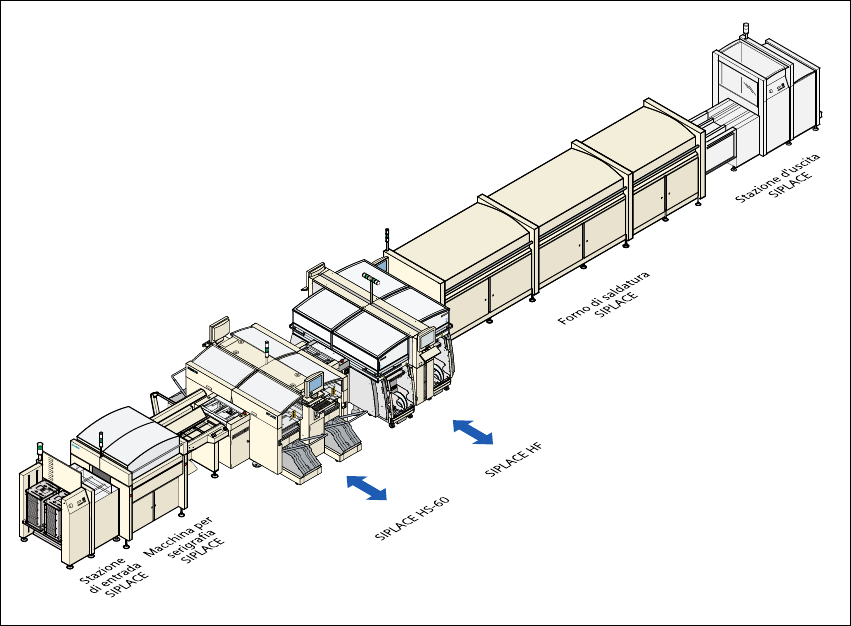

Fig. 3.2 - 1 Progettazione linee (esempio)
3
La famiglia SIPLACE offre il sistema di montaggio adatto ad ogni requisito di prestazione:
I dispositivi automatici SIPLACE HF sono in grado di montare tutta la gamma di componenti SMD
con una potenza di montaggio elevata.
Il modello SIPLACE HS-60 è un sistema di montaggio Super High-Speed che opera con compo-
nenti di misura da 0201 a 18,7 x 18,7 mm².
Il modello SIPLACE S-27 HM è un sistema di montaggio High-Speed per componenti da 0201 a
32 x 32 mm².
