Manuale per l'uso SIPLACE HF 3 D ati t ecni ci Versione software SR.504.xx Edizione 07/2003 IT 3.3 Teste di montaggio 93 Quando s i ordina un sis tema di mont aggio S IPLACE HF si può scegli ere se inst allar e un t…
3 Dati tecnici Manuale per l'uso SIPLACE HF
3.3 Teste di montaggio Versione software SR.504.xx Edizione 07/2003 IT
92
3.3 Teste di montaggio
3.3.1 Progetto di modularità della testa (Head Modularity)
Una caratteristica molto vantaggiosa della famiglia SIPLACE è la modularità delle teste. Il dispo-
sitivo automatico HF offre le seguenti possibilità:
Portale 1
– Testa Collect&Place da 12 segmenti o
– Testa Collect&Place da 6 segmenti o
– SIPLACE TwinHead
Portale 2
– SIPLACE TwinHead
Con una semplice sostituzione della testa di montaggio si possono adattare i dispositivi automatici
ai requisiti correnti della produzione.
3
Fig. 3.3 - 1 Progetto di modularità della testa (Head Modularity)
Portale 2
Portale 1
SIPLACE
TwinHead
Testa Collect&Place
da 6 segmenti
Testa Collect&Place
da 12 segmenti
Manuale per l'uso SIPLACE HF 3 Dati tecnici
Versione software SR.504.xx Edizione 07/2003 IT 3.3 Teste di montaggio
93
Quando si ordina un sistema di montaggio SIPLACE HF si può scegliere se installare un testa a
6 o a 12 segmenti Collect&Place i un SIPLACE TwinHead nel portale 1. Il sistema di montaggio
viene configurato e fornito in base all'ordine del committente.
Se si desidera sostituire sul posto la testa di montaggio si ha a disposizione un kit di riconfigura-
zione. Oltre alla testa di montaggio, questo pacchetto contiene i pezzi da montare, i cavi ecc...
Dopo una sostituzione della testa di montaggio si deve modificare il pro-software della stazione e
del SIPLACE e ricalibrare il sistema. Ad un tecnico addestrato bastano circa otto ore in base alla
nostra esperienza.
La modularità della testa, ovvero l'adattamento del dispositivo automatico ai requisiti di produzio-
ne grazie alla sostituzione della testa di montaggio offre il vantaggio di avere a disposizione facil-
mente ed in qualsiasi momento, un sistema di montaggio adatto alle proprie esigenze senza
spese d'investimento per un ulteriore dispositivo automatico.
3 Dati tecnici Manuale per l'uso SIPLACE HF
3.3 Teste di montaggio Versione software SR.504.xx Edizione 07/2003 IT
94
3.3.2 Testa a 12 segmenti Collect&Place per il montaggio High-Speed
3

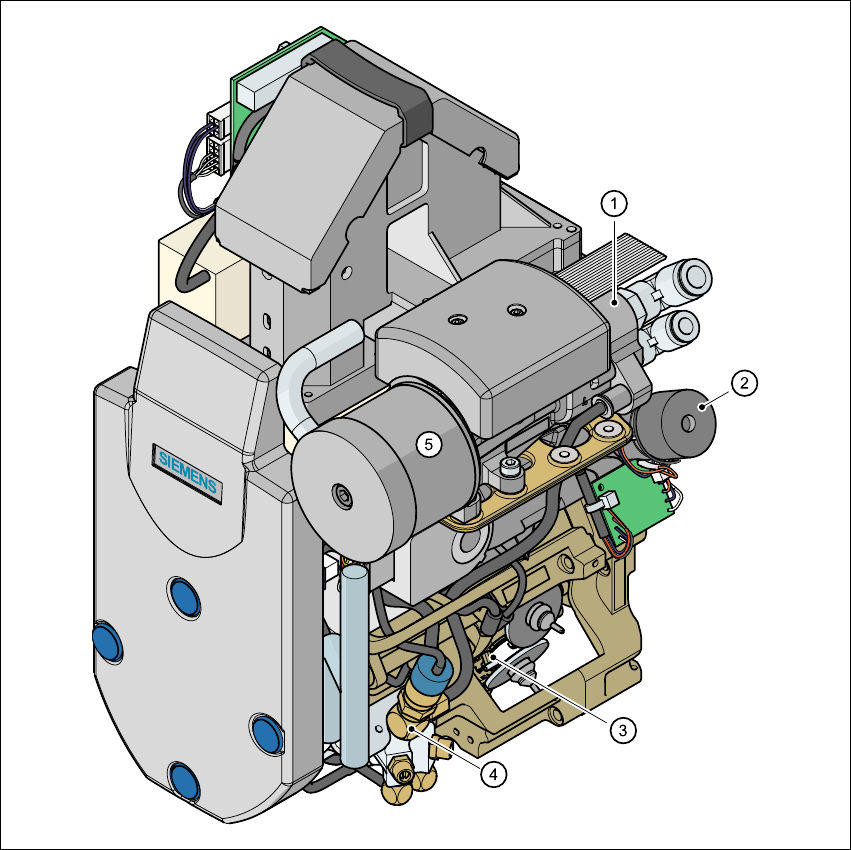

Fig. 3.3 - 2 Testa Collect&Place da 12 segmenti - gruppi funzionali, parte 1
3
(1) Generatore del vuoto
(2) Stazione di rotazione, asse DP
(3) Stella con 12 bussole, asse DR
(4) Valvola del getto d'aria
(5)Silenziatore
