4OM-1513 第一章2.维护保养检查表 1-13 2.6 每五年维护保养 润滑油的表记 DE1:DAPHNE EPONEX GREASE No.1 对象单元 点检、清扫、注油部位 作业 润滑油 作业用具 检查 3.2.2 刮板头部 刮板头 Y 轴直线导轨 ( 左侧 )、( 右侧 ) 注油 DE1 注油枪、 U 形和 P 形 或 SPK-3C 丝网识别 X 轴直线导轨 注油 DE1 刷子、刮刀 3.2.3 丝网架部 丝网 Y …
4OM-1513
1-12
第一章2.维护保养检查表
2.4 每三个月维护保养
润滑油的表记
NM1:MOLYNOC GREASE AP1
Notice
只有第一次在一个月后注油。
以后每三个月注油一次。
对象单元 点检、清扫、注油部位 作业
润滑油
作业用具
检查
3.2.7 工作台部 工作台 θ 轴
移动轴承外周
注油 NM1 刷子、刮刀
T4A9
2.5 每六个月维护保养
润滑油的表记
DE1:DAPHNE EPONEX GREASE No.1
对象单元 点检、清扫、注油部位 作业
润滑油
作业用具
检查
3.2.2
刮板头部
刮板头
Y 轴滚珠丝杠
注油 DE1 刷子、刮刀
刮板上下用
导套
注油 DE1 刷子、刮刀
丝网识别
X 轴滚珠丝杠
注油 DE1 刷子、刮刀
3.2.3
丝网架部
丝网
Y 轴滚珠丝杠
注油 DE1 刷子
3.2.4
线路板识别部
线路板制动器
导套
注油 DE1 刷子、刮刀
线路板识别
X 轴滚珠丝杠
注油 DE1 刷子、刮刀
线路板识别
Y 轴滚珠丝杠
注油 DE1 刷子、刮刀
3.2.6
线路板吸盘部
支撑台 Z 轴导套 注油 DE1 刷子、刮刀
支撑台 Z 轴滚珠丝杠 注油 DE1 刷子、刮刀
滑道宽变更用
梯形螺丝
( 左侧 )( 右侧 )
注油 DE1 刷子、刮刀
3.2.7 工作台部 工作台 X 轴滚珠丝杠 注油 DE1 刷子、刮刀
工作台 Z 轴滚珠丝杠 注油 DE1 刷子、刮刀
工作台
Z 轴导套
注油 DE1 刷子、刮刀
工作台轴滚珠丝杠 注油 DE1 刷子、刮刀
3.2.9
透明盖部
前侧透明盖铰链部 注油 DE1 刷子
后侧透明盖铰链部 注油 DE1 刷子
气体减震器
( 前后左右共 4 处 )
注油 DE1 刷子、注油枪、P 形
3.2.10
吹气单元
真空过滤器 清扫 － 气枪、吸尘器
T4A10
0908-001
4OM-1513
第一章2.维护保养检查表
1-13
2.6 每五年维护保养
润滑油的表记
DE1:DAPHNE EPONEX GREASE No.1
对象单元 点检、清扫、注油部位 作业
润滑油
作业用具
检查
3.2.2
刮板头部
刮板头
Y 轴直线导轨
( 左侧 )、( 右侧 )
注油 DE1 注油枪、
U 形和 P 形
或 SPK-3C
丝网识别
X 轴直线导轨
注油 DE1 刷子、刮刀
3.2.3
丝网架部
丝网
Y 轴直线导轨
( 前侧 )、( 后侧 )
注油 DE1 刷子、注油枪、
U 形和 P 形
或 SPK-3C
3.2.4
线路板识别部
线路板识别
X 轴直线导轨
注油 DE1 刷子、刮刀
线路板识别
Y 轴直线导轨
( 前侧左 )、( 前侧右 )
( 后侧 )
注油 DE1 刷子、注油枪、
H 形
3.2.5
传送带部
L 传送带宽变更用
直线导轨
注油 DE1 刷子、刮刀
R 传送带宽变更用
直线导轨
注油 DE1 刷子、刮刀
3.2.6
线路板吸盘部
滑道宽变更用
直线导轨
( 左侧 )( 右侧 )
注油 DE1 刷子、刮刀
线路板紧固用
直线导轨
注油 DE1 刷子、刮刀
3.2.7 工作台部 工作台
θ
轴直线导轨 注油 DE1 注油枪、H 形
工作台 X 轴直线导轨
( 前侧左 )、( 前侧右 )
( 后侧 )
注油 DE1 刷子、注油枪、
U 形和 P 形
或 SPK-3C
T4A11
0908-001
4OM-1513
1-14
第一章3.维护保养部位
0908-001
3. 维护保养部位

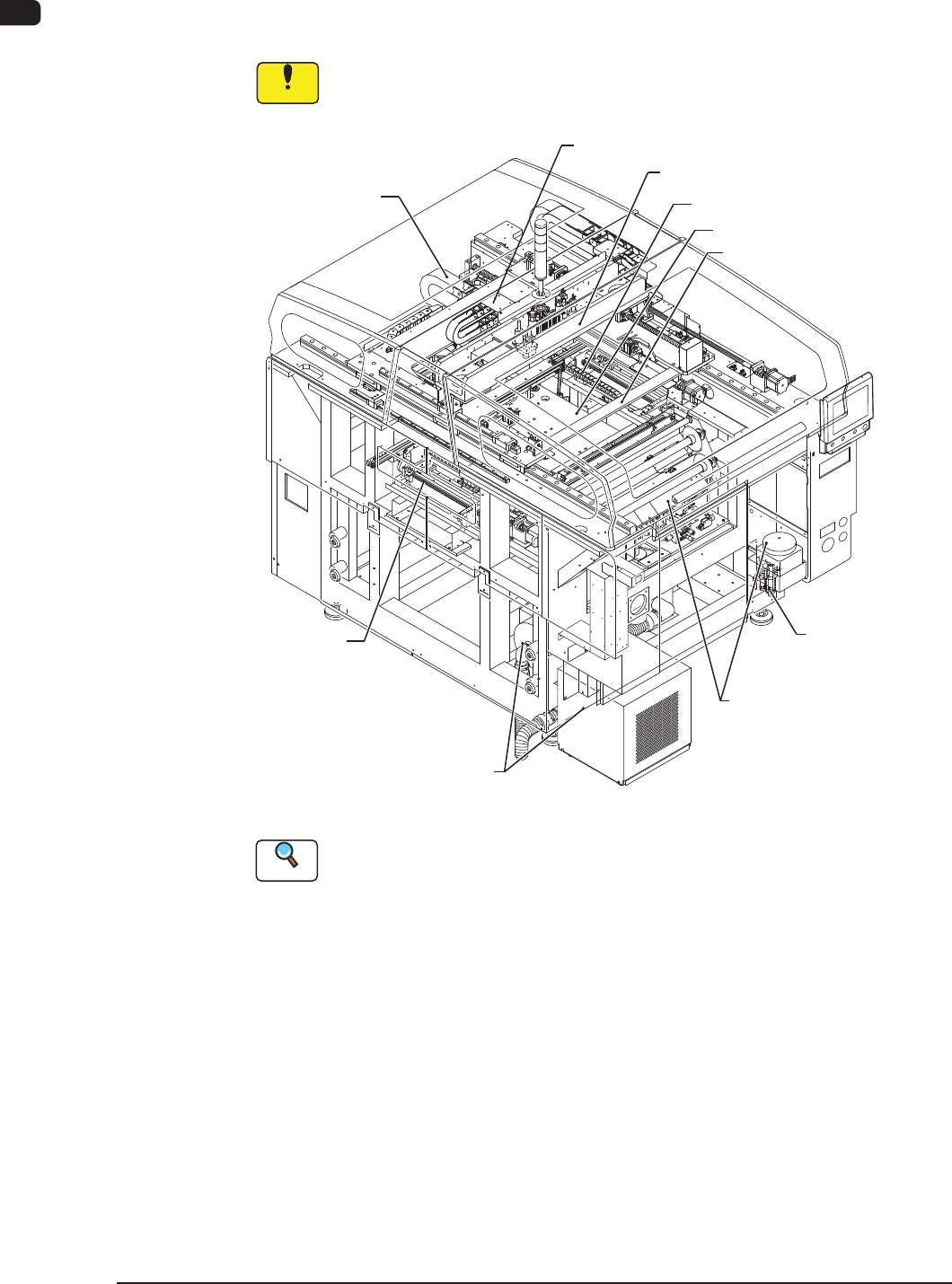

3.1 整体图
Notice
包括卸下装置机盖的操作。
结束维护保养后，请安装机盖。
F4A3
Reference
(a) 各部详细的维护保养部位以及维护保养方法请参照
“
3.2
”
以后的章节。
(b) 关于选项，请参照各特殊规格的使用说明书进行维护保养。
线路板识别部
气源
丝网架部
丝网识别部
清洁部
吹气单元
L传送带部
R传送带部
工作台部
刮板头部
