4OM-1513 1-16 第一章3.维护保养部位 3.2.2 刮板头部 刮板 每天 清扫 请用浸过工业酒精(溶剂)的棉纱 清扫或用工业酒精(溶剂)洗净， 去除劣化的锡膏。 前侧 F4A5 丝网识别照明玻璃面 每月 清扫 请用照相机用吹气刷除去垃圾或 灰尘。 后侧 照相机 透镜 照明 F4A6 0908-001
4OM-1513
1-15
第一章3.维护保养部位
3.2 点检、清扫、注油部位
记载各单元必需的维护保养。
Reference
关于按周期分类的维护保养项目 , 请参照
“
2. 维护保养检查表
”
章节。

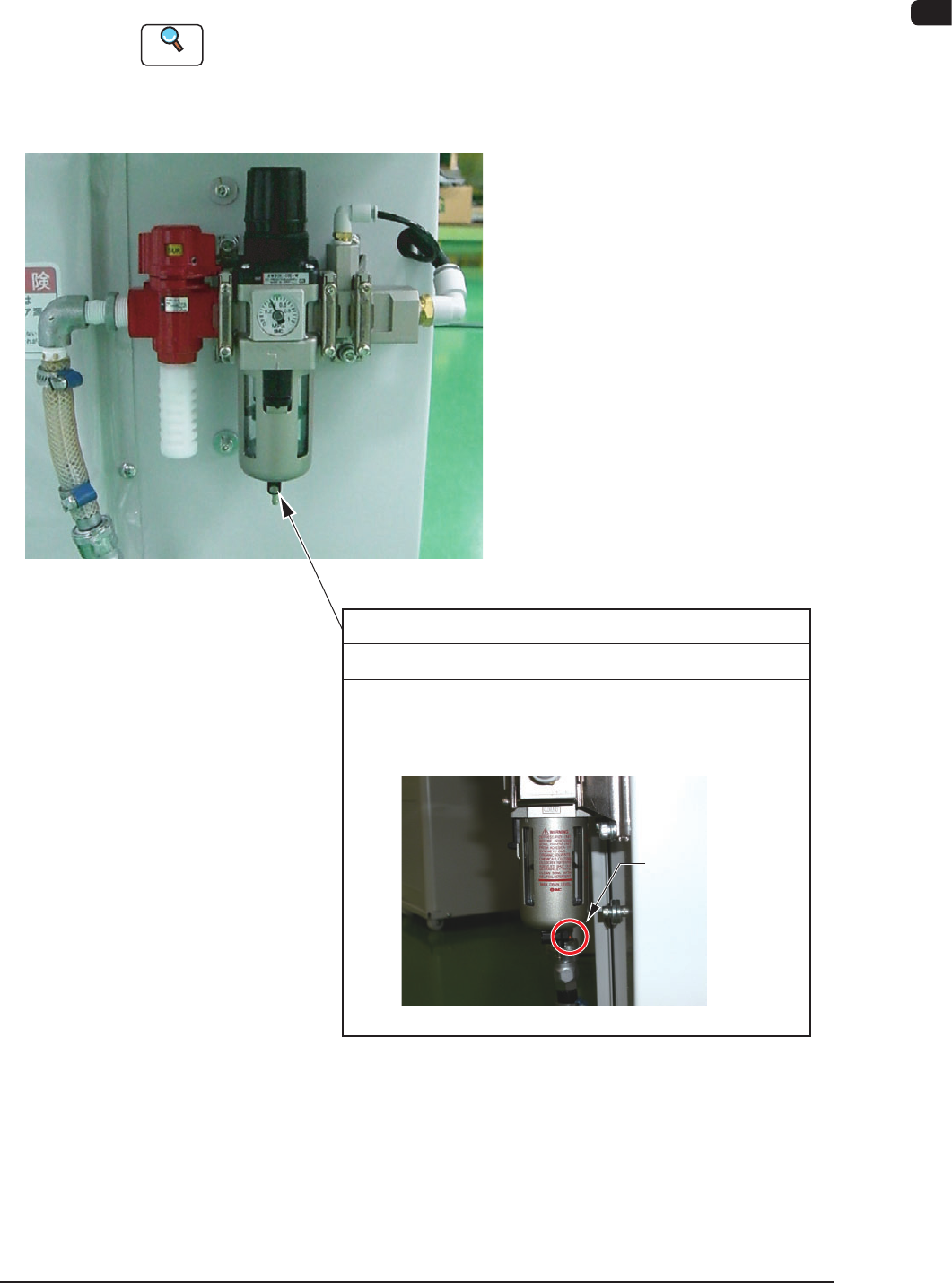

3.2.1 气源
排水管
请按以下步骤进行排水管的抽水。
(1)在排水管的排出口下面放置容器等。
(2)按橙色按钮。
每周 清扫
抽水按钮
F4A4
0908-001
4OM-1513
1-16
第一章3.维护保养部位

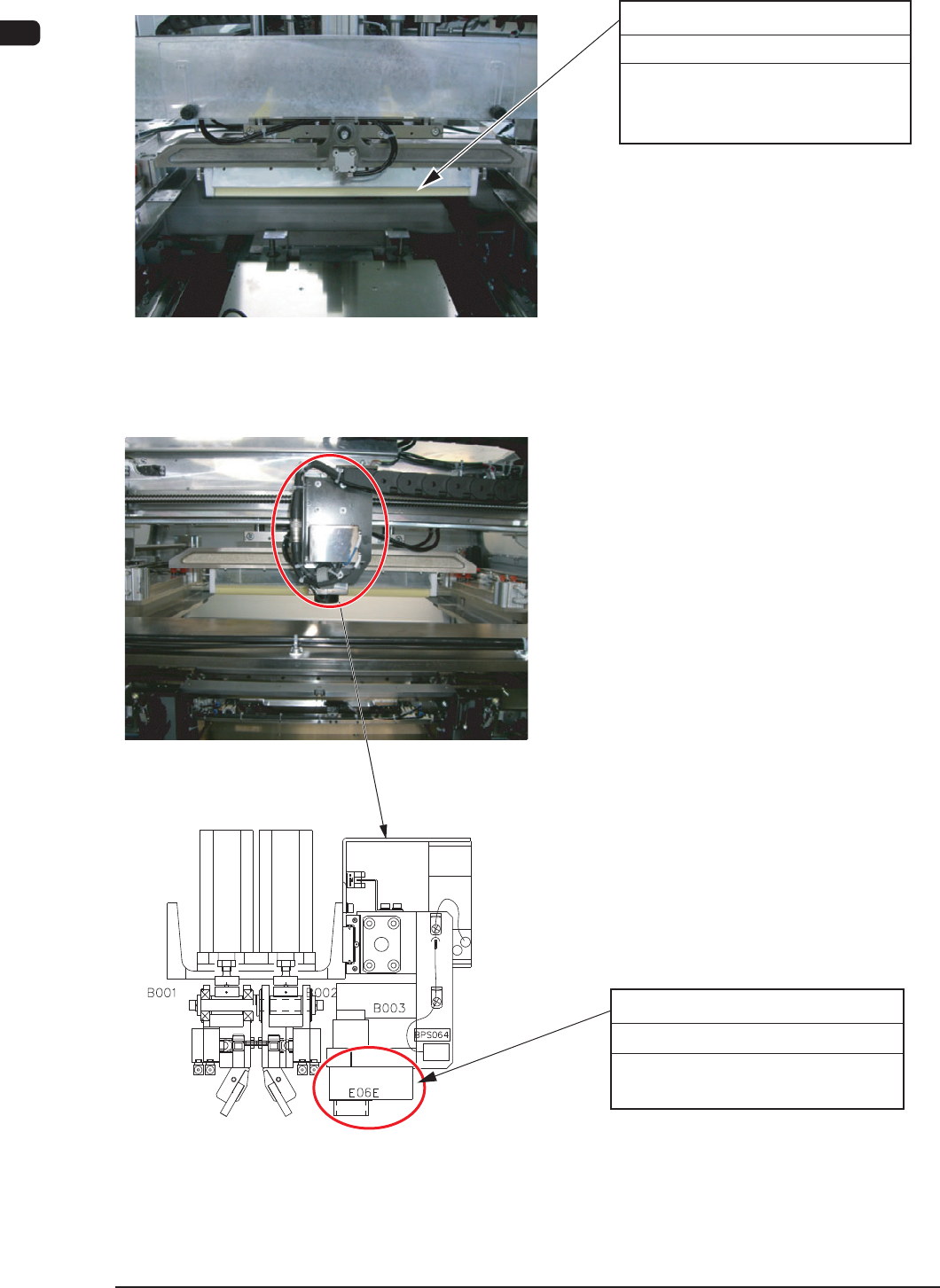

3.2.2 刮板头部
刮板
每天 清扫
请用浸过工业酒精(溶剂)的棉纱
清扫或用工业酒精(溶剂)洗净，
去除劣化的锡膏。
前侧
F4A5
丝网识别照明玻璃面
每月 清扫
请用照相机用吹气刷除去垃圾或
灰尘。
后侧
照相机
透镜
照明
F4A6
0908-001
4OM-1513
1-17
第一章3.维护保养部位

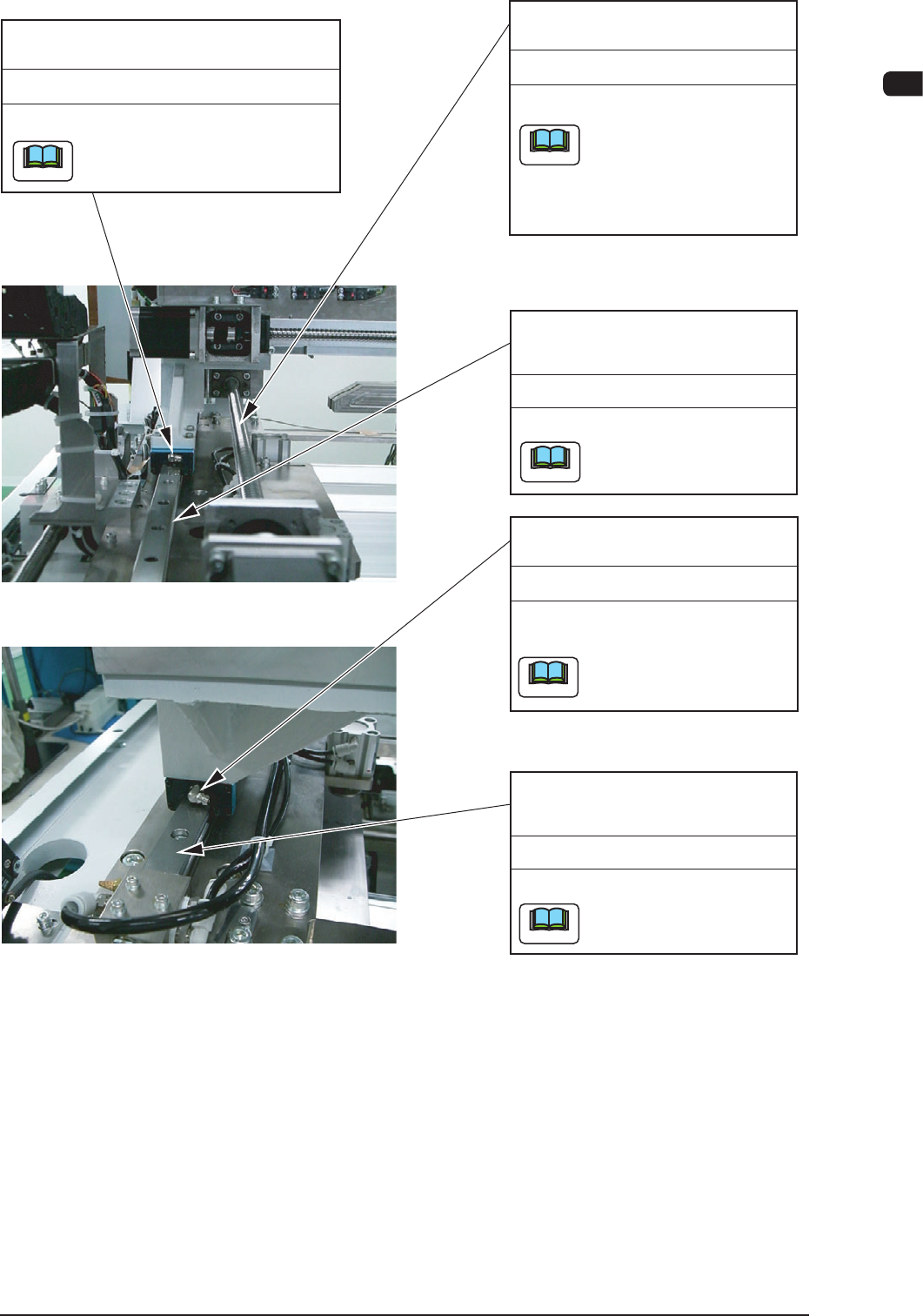

每五年 注油
刮板头Y轴
直线导轨(右侧)(前后各1处)
请用刷子或刮刀涂刷润滑油。
若大量涂刷润滑油，线路
板上或丝网上的润滑油就
会四处飞散，因此，请用
刷子或刮刀在滚珠丝杠表
面薄薄涂上一层。
每五年 注油
刮板头Y轴
滚珠丝杠(仅右侧)
用注油枪从注油嘴注入新的润滑油。
使用助推杆为U形和P形或SPK-3C。
请用油棉纱清扫。
每月 清扫
直线导轨(右侧)
刮板头Y轴
请注意不要残留纱头。
每五年 注油
刮板头Y轴
直线导轨(左侧)
用注油枪从注油嘴注入新的润滑
油。
使用助推杆为U形和P形或
SPK-3C。
请用油棉纱清扫。
每月 清扫
直线导轨(左侧)
刮板头Y轴
请注意不要残留纱头。
后侧
前侧
F4A7
0908-001
