4OM-1513 1-21 第一章3.维护保养部位 3.2.4 线路板识别部 线路板制动器 防止线路板翘曲固定器(柱塞前端部) 滚轴外周面附着垃圾时，请用棉纱 除去。 每周 清扫 请用棉纱清扫。 每周 清扫 请注意不要残留纱头。 照相机(透镜) 线路板识别照明玻璃面 请用照相机用吹气刷除去垃圾或 灰尘。 每月 清扫 线路板识别X轴直线导轨 每月 清扫 线路板识别X轴直线导轨 请用刷子或刮刀涂刷润滑油。 每六个月 注油 请用油棉纱…
4OM-1513
1-20
第一章3.维护保养部位

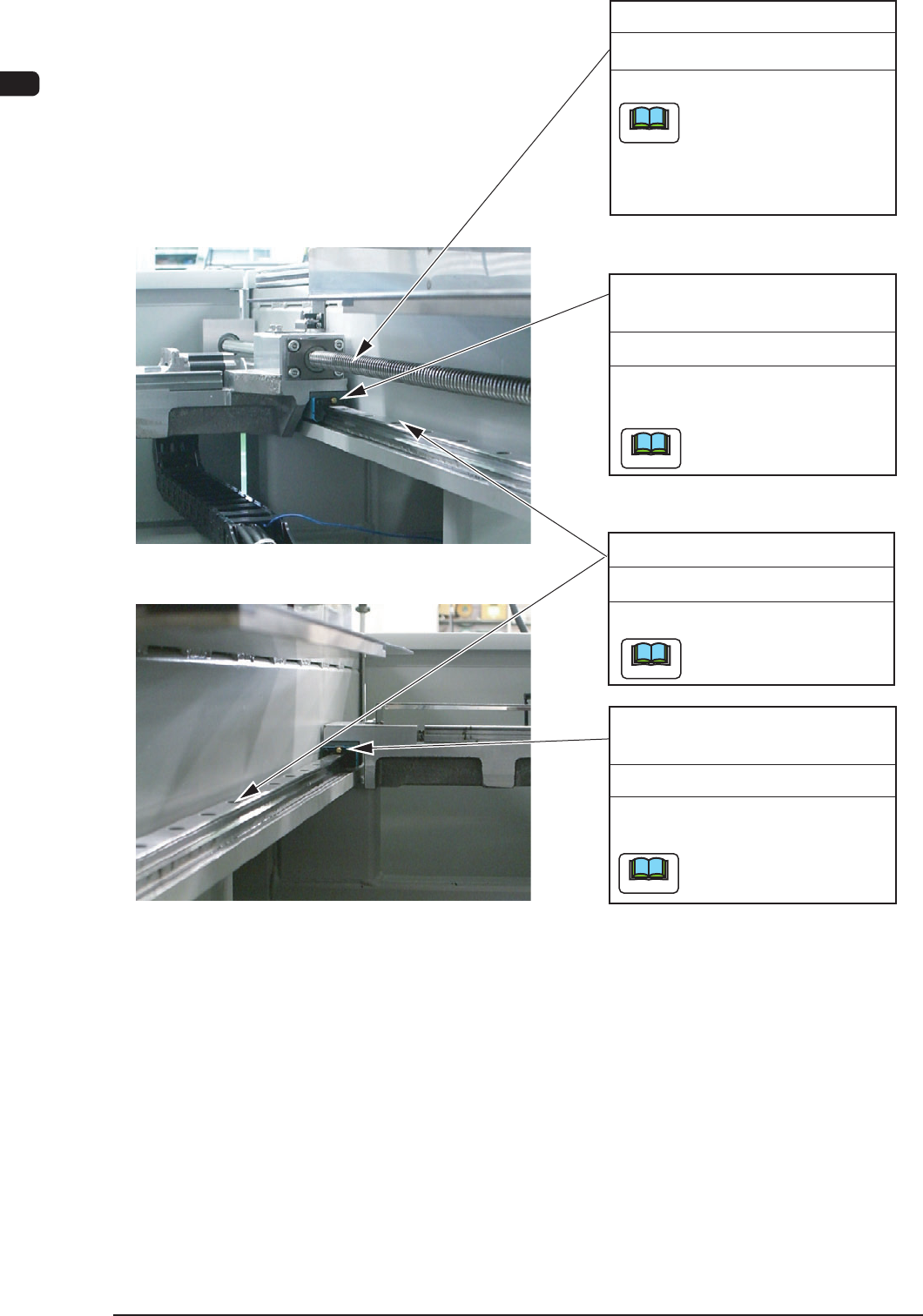

丝网Y轴直线导轨
每月 清扫
请用油棉纱清扫。
请注意不要残留纱头。
每五年 注油
丝网Y轴直线导轨
(右侧)
用刷子或注油枪从注油嘴注入新
的润滑油。
使用助推杆为U形和P形或
SPK-3C。
若大量涂刷润滑油，线路
板上或丝网上的润滑油就
会四处飞散，因此，请用
刷子或刮刀在滚珠丝杠表
面薄薄涂上一层。
每六个月 注油
丝网Y轴滚珠丝杠
请用刷子涂刷润滑油。
前侧右
前侧右
F4A11
丝网Y轴直线导轨
每月 清扫
请用油棉纱清扫。
请注意不要残留纱头。
每五年 注油
丝网Y轴直线导轨
(左侧)
使用助推杆为U形和P形或
SPK-3C。
用刷子或注油枪从注油嘴注入新
的润滑油。
前侧左
F4A12
0908-001
Note
Note
Note
Note
Note
4OM-1513
1-21
第一章3.维护保养部位
3.2.4 线路板识别部
线路板制动器
防止线路板翘曲固定器(柱塞前端部)
滚轴外周面附着垃圾时，请用棉纱
除去。
每周 清扫
请用棉纱清扫。
每周 清扫
请注意不要残留纱头。
照相机(透镜)
线路板识别照明玻璃面
请用照相机用吹气刷除去垃圾或
灰尘。
每月 清扫
线路板识别X轴直线导轨
每月 清扫
线路板识别X轴直线导轨
请用刷子或刮刀涂刷润滑油。
每六个月 注油
请用油棉纱清扫。
请注意不要残留纱头。
F4A13
0908-001
Note
Note
4OM-1513
1-22
第一章3.维护保养部位
线路板识别Y轴直线导轨
(前侧左)
每六个月 注油
使用助推杆为H形。
线路板识别Y轴直线导轨
(前侧右)
每六个月 注油
使用助推杆为H形。
用刷子或注油枪从注油嘴注入新
的润滑油。
用刷子或注油枪从注油嘴注入新
的润滑油。
线路板识别Y轴直线导轨
每月 清扫
请用油棉纱清扫。
请注意不要残留纱头。
线路板识别Y轴滚珠丝杠
请用刷子或刮刀涂刷润滑油。
若大量涂刷润滑油，线路
板上或丝网上的润滑油就
会四处飞散，因此，请用
刷子或刮刀在滚珠丝杠表
面薄薄涂上一层。
每六个月 注油
F4A14
0908-001
Note
Note
Note
Note
